单色LCD带数字键操作面板。

E300系列高级文本终端，相比纯功能键版增加数字键盘，适合需要数值输入、报警确认、配方参数录入的工业与船舶控制。

单色背光LCD 240×64；24VDC，最大450mA；8功能键加数字键；RS232+RS422，可选Profibus/DeviceNet/以太网/CC-Link；400KB Flash可扩；前壳IP65，后壳IP20。

数值键盘直接设定值，多色LED状态，报警带时标，配方存内部或PCMCIA，Class I Div 2危险区版本依认证；CE/UL类工业认证。

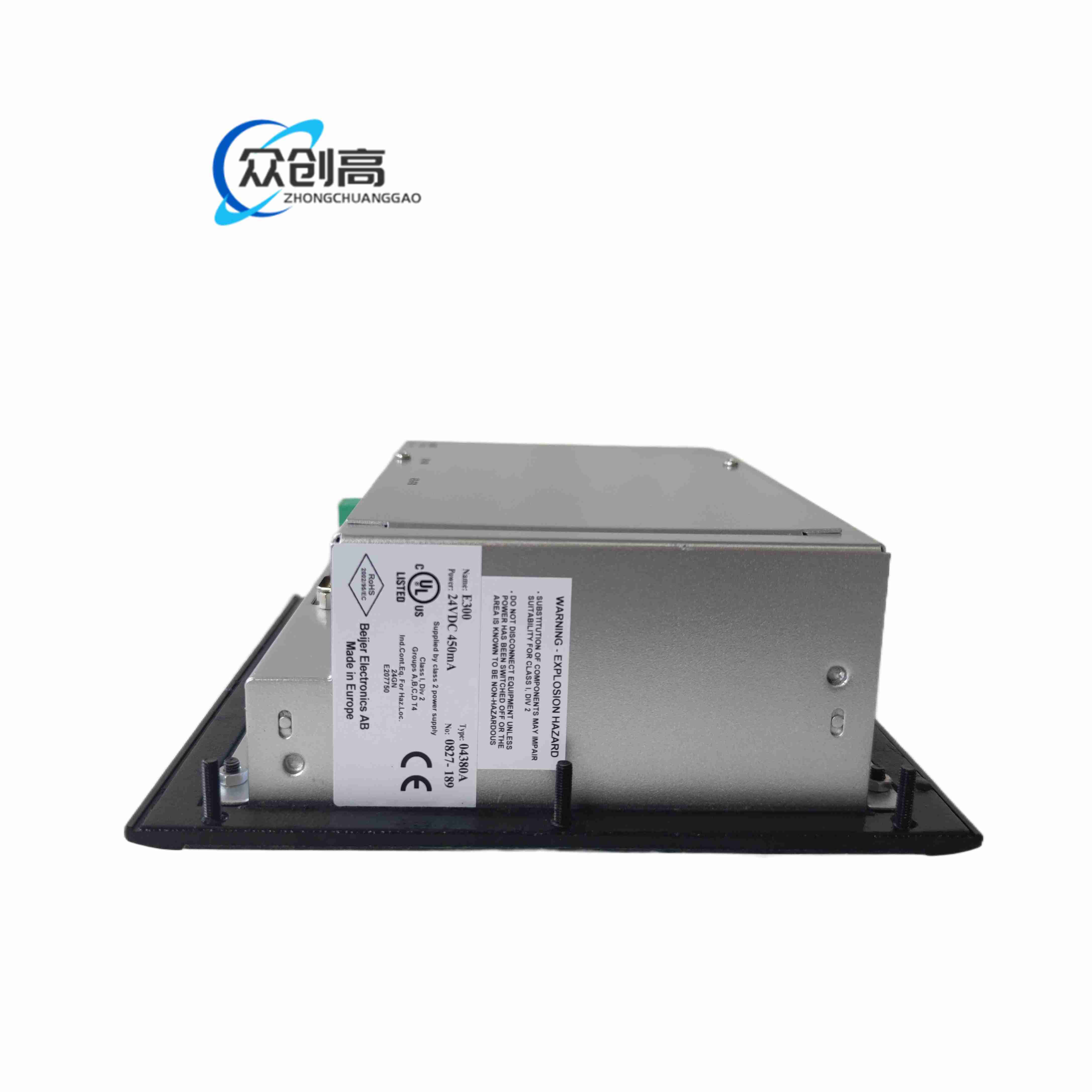

工作0–50℃，存储－20–60℃；湿度不结露；外形约198×212×69mm，开孔约184×198mm，重量1.35–1.5kg；背光约50000小时。

ABS前框，钣金/塑料后壳，硅胶数字键，工业涂层PCB，密封垫圈实现前面板防护。

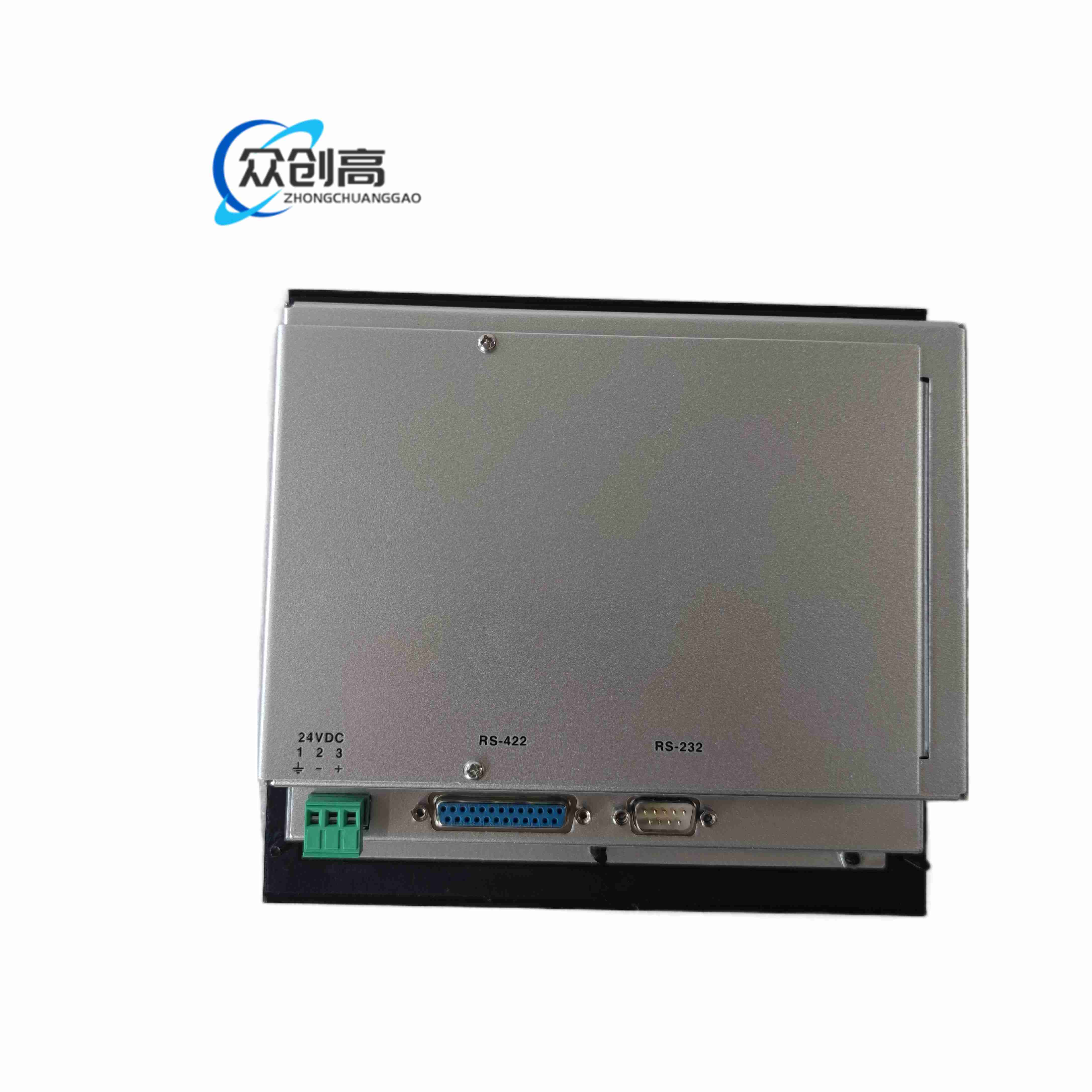

面板嵌入式，后部D-sub/端子混合接口，扩展槽装通信卡；夹紧架固定，前屏密封、后侧敞开于控制柜。

工程软件组态画面与PLC地址，键盘/功能键产生输入事件，串口轮询变量；LCD显示状态、趋势、报警，输出命令到PLC。

开孔尺寸按04380A图纸，密封垫无扭曲；24VDC隔离，线径0.75–1.5mm²；RS422/232屏蔽单端接地；危险区使用前确认Div 2证书与外壳密封。

不要对后部电子直接冲洗；改通信卡需重装驱动并备份原工程；长期不用定期通电防LCD失效；按键粘连或背光变暗及时更换面板。
