DMC-4080 独立式8轴运动控制器

DMC-4080是Galil Motion Control公司推出的独立式8轴运动控制器。该控制器采用以太网通信，集成了多轴协调运动控制功能，适用于复杂的多轴自动化设备。

控制轴数：8轴

通信接口：10/100 Base-T以太网，RS232

反馈接口：每轴支持正交编码器

数字输入/输出：多路通用I/O

工作电压：24伏直流

工作温度：0至70摄氏度

支持点位、速度、直线插补、圆弧插补、螺旋插补。

支持电子齿轮、电子凸轮和跟随功能。

内置可编程逻辑控制器功能。

支持多任务，可同时运行8个用户程序。

提供状态反馈和诊断功能。

包装机械

工业机器人

电子装配设备

印刷机械

材料测试系统

控制周期：伺服更新率可编程

编码器输入频率：最高22兆赫兹

脉冲输出频率：最高6兆赫兹

程序存储空间：非易失性存储器

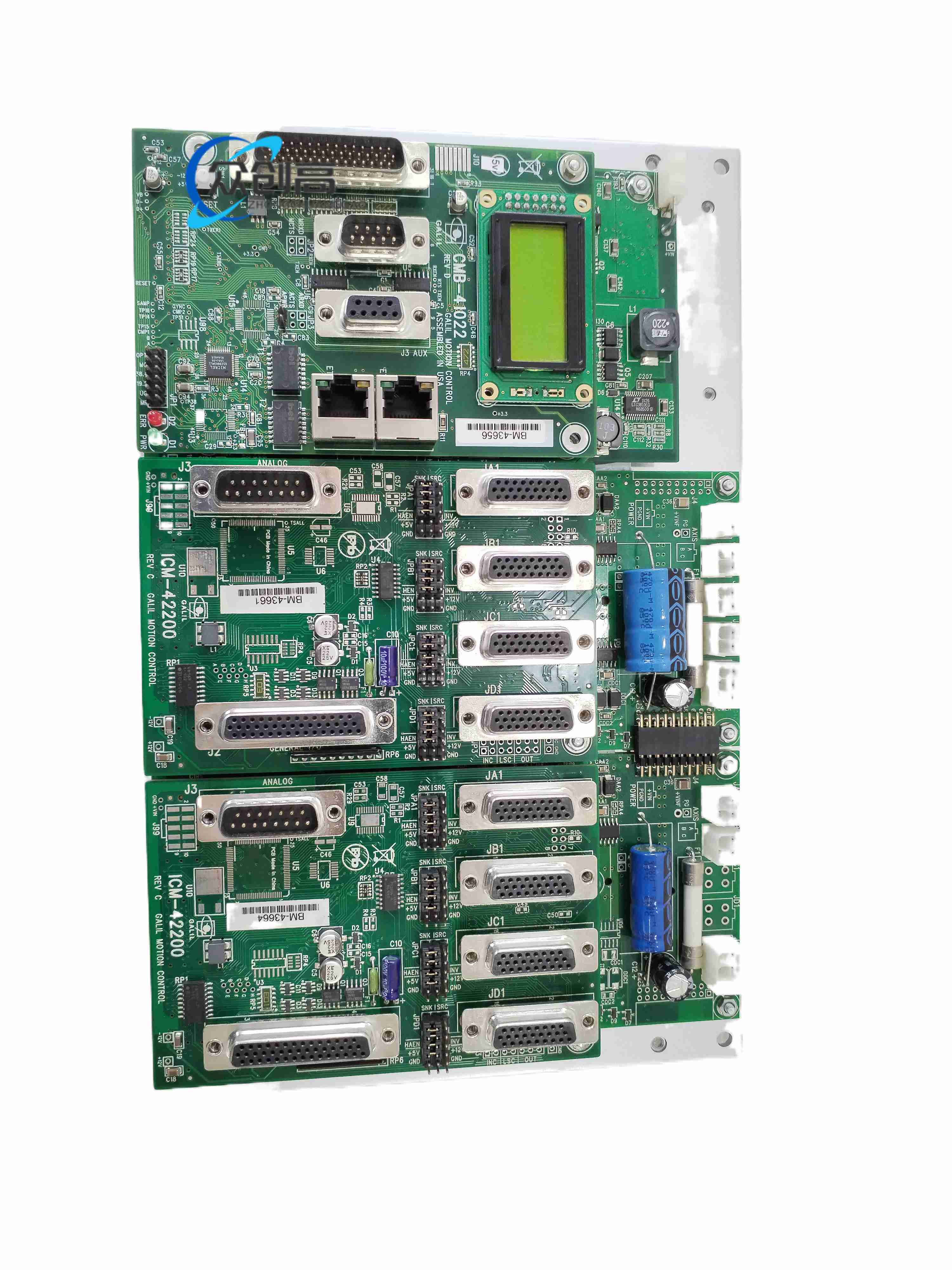

外壳采用金属材质，提供电磁屏蔽和散热功能，内部电路板为多层FR4板材。

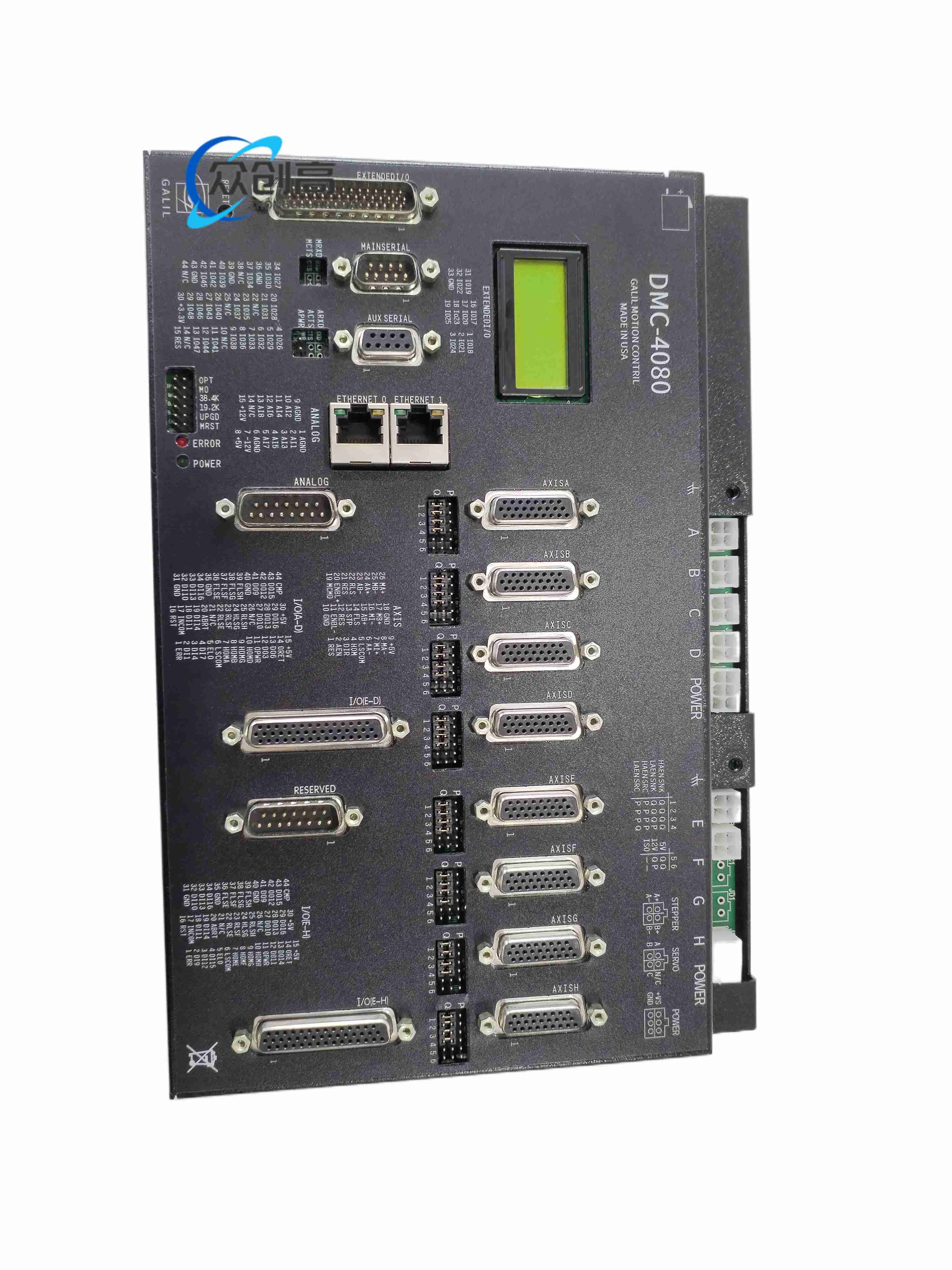

独立盒式结构，带有可拆卸接线端子，前面板设有状态指示灯，后部设有通信和I/O接口。

通过以太网或串口接收主机指令，内部处理器执行运动控制算法，输出脉冲或模拟量信号控制电机驱动器，同时采集编码器反馈实现闭环控制。

可使用标准DIN导轨安装或面板安装，连接24伏直流电源，通过网线连接至控制网络，连接电机驱动器和反馈线缆。

确保供电电压稳定，避免电压尖峰。接线时需注意信号线与动力线的隔离，避免干扰。定期备份用户程序。避免在粉尘过多或腐蚀性气体环境中使用。
