增强型数字励磁控制系统，带以太网与多通讯接口的发电机励磁控制器。

面向中大型同步发电机，采用数字信号处理与可编程逻辑架构，集成自动电压调节、电力系统稳定、无功控制、限制保护和模块化I/O，适用于电厂与船舶等要求高通讯能力的场合。

控制架构：双核数字信号处理与现场可编程门阵列组合，资料机型如此配置。

励磁输出：按机型与订单配置，资料示例含0至200伏直流、0至20安连续，短时峰值按强励策略确定。

控制周期：资料示例不大于1毫秒。

通讯接口：双以太网Modbus TCP/IEC 61850，双RS-485 Modbus RTU，USB。

I/O扩展：模块化插槽，配置模拟量、数字量输入与输出。

工作温度：宽温机型资料为零下40至70摄氏度。

防护等级：前面板资料示例IP52。

自动电压调节、手动励磁、功率因数、无功控制。

可选电力系统稳定器抑制低频振荡。

过压、欠压、过频、欠频、失磁、过励、欠励、伏赫兹限制。

趋势记录、录波、事件顺序记录、远程维护。

水力、燃气、蒸汽发电机组励磁；船舶电站；工业自备电厂；并网要求较高的同步发电机。

电压采样与频率采样按高精度ADC配置。

建压时间按系统条件与励磁机类型确定，资料示例小于0.5秒达到95%额定电压。

通讯协议支持Modbus与IEC 61850，具体功能按订货启用。

金属前面板与模块化机箱，内部为信号处理板、功率驱动板、隔离电源、接插件。

PCB可按环境做三防涂覆。

前面板人机界面与状态指示。

主机槽位安装I/O模块。

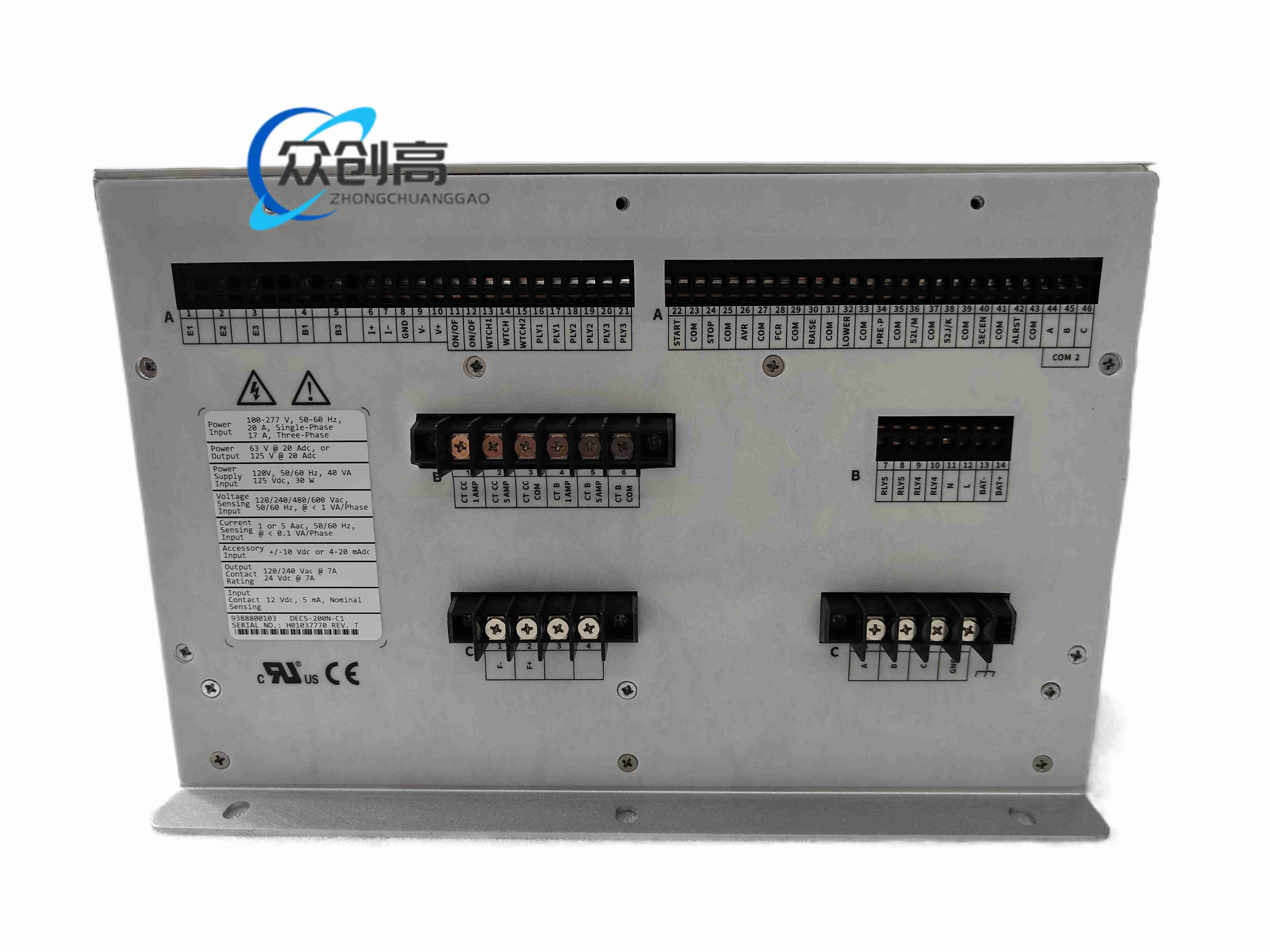

后板为PT、CT、励磁、控制电源、网络、数字量端子。

同步采集机端三相电压电流，计算电压、频率、有功、无功、功率因数，由AVR主环与稳定器补偿环生成励磁指令，经功率级驱动转子励磁；保护模块在异常时限制或闭锁输出。

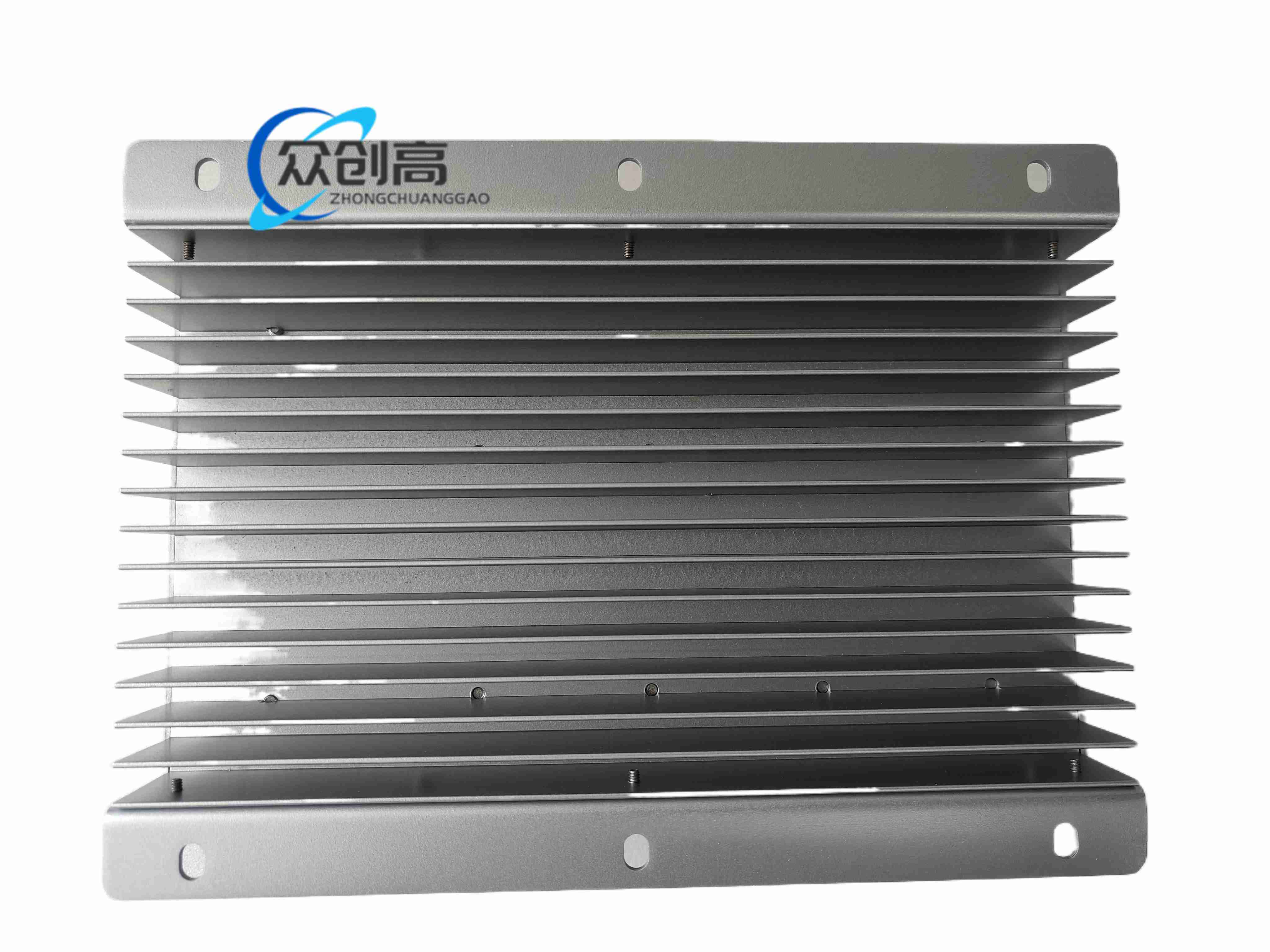

机柜预留横向散热间距，模块化卡件按槽位装配。

以太网与控制网分开规划IP与VLAN。

PT、CT二次线独立屏蔽接地。

投运前导入机组参数、变比、限制值与通讯点表。

IEC 61850配置须与电站监控系统命名一致。

热插拔I/O仅限厂家允许且在安全状态下操作。

强励定值不得超出转子温升与整流桥额定。

固件升级前备份参数并核对型号版本。
