工业RS-232与RS-485隔离串口转换器。

将RS-232C设备接入RS-485工业总线，实现老式仪表、PLC、HMI与长距离多点网络的透明通讯，内置隔离与浪涌防护。

RS-232接口：DB9，按型号为母头或公头。

RS-485接口：螺丝端子，支持两线半双工，部分型号支持四线全双工。

波特率：300至115200比特每秒。

数据格式：5至8数据位，1、1.5或2停止位，无/奇/偶校验。

隔离电压：光耦隔离，资料机型2500至3000伏直流。

供电：9至30伏直流，典型24伏；部分型号支持串口取电或5至24伏宽压。

工作温度：资料常见零下20至70摄氏度，部分工业型号标称更宽。

安装：35毫米导轨。

RS-485自动收发方向控制，无需外部RTS/CTS硬切换。

内置120欧终端电阻，通过拨码或软件启用。

光耦隔离抑制地环路。

TVS与ESD保护应对浪涌和静电。

电源反接保护。

PLC与变频器、电表、传感器组网约线。

老旧CNC、HMI、条码设备接入SCADA。

楼宇HVAC、远程抄表、工业数据采集。

船舶与工厂串行网关改造。

RS-485距离按波特率与电缆质量确定，资料典型1200米。

节点数按标准负载计算，常见32个，加中继可扩展。

指示灯显示电源、发送、接收状态。

外壳采用阻燃ABS或金属屏蔽壳体。

内部为光耦、RS-232收发器、RS-485收发器、电源转换与TVS保护元件。

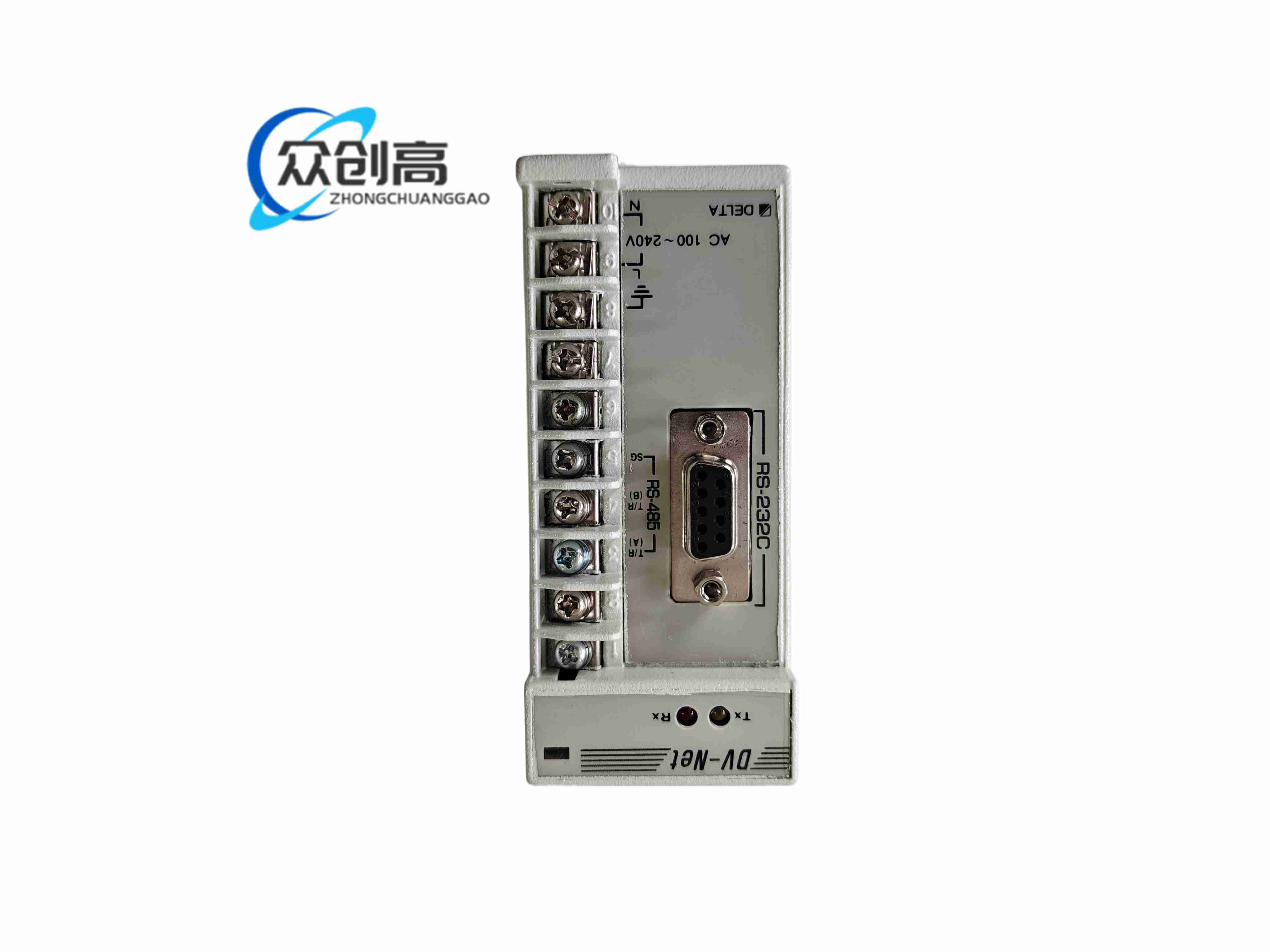

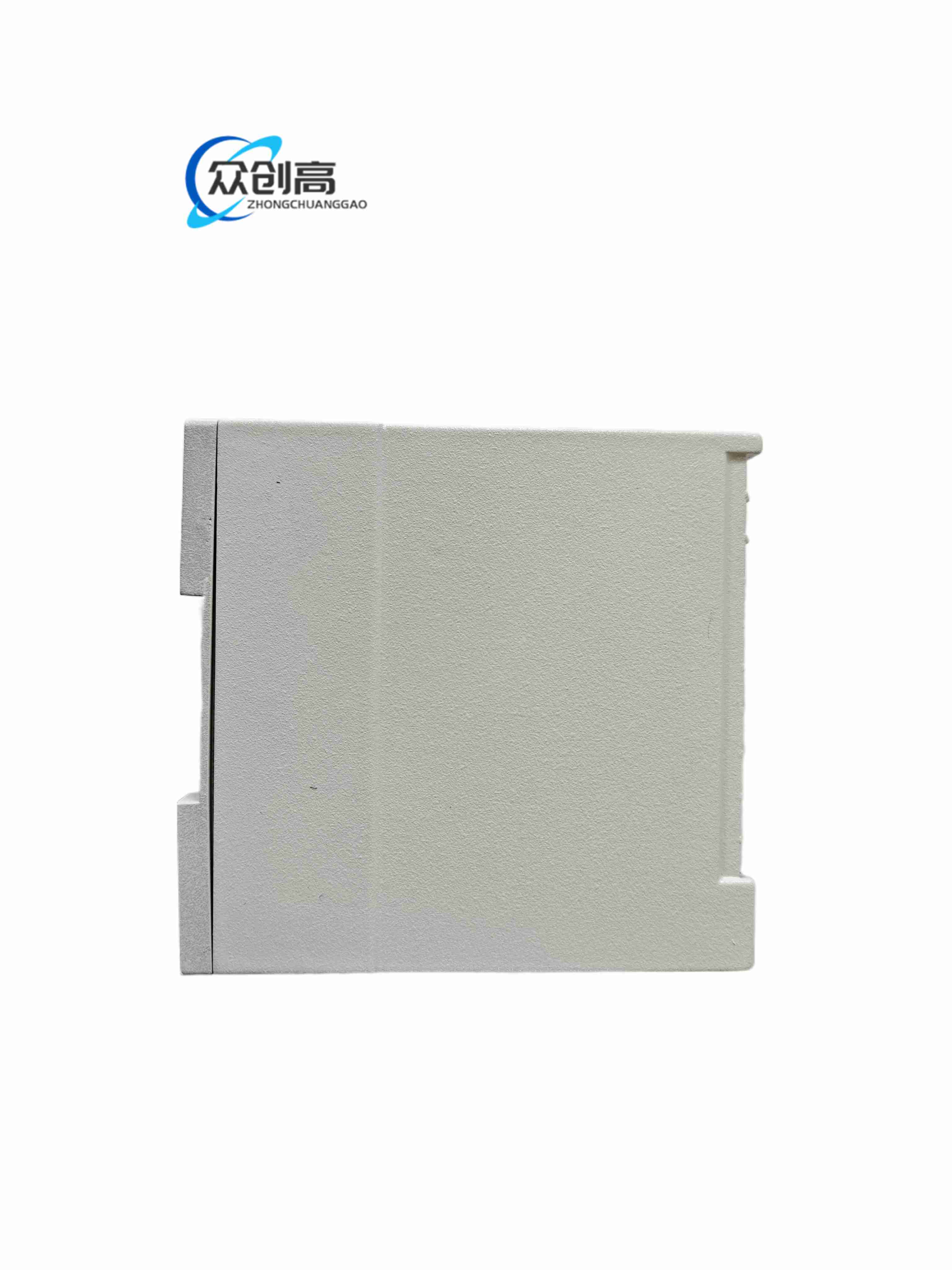

紧凑导轨壳体，一侧DB9，一侧螺丝端子。

拨码开关用于终端电阻、波特率或工作模式。

顶部或侧面设电源与通信指示灯。

RS-232侧接收电脑或设备异步帧，转换器完成电平与协议帧透传，RS-485侧以差分信号在多节点总线上收发；光耦在两边电源与信号间形成电气隔离，降低地电位差与干扰。

控制柜35毫米导轨安装，远离大电流动力线。

RS-485使用屏蔽双绞线，A/B不反接。

总线物理两端接120欧终端电阻，中间节点不接。

屏蔽层单端接地，避免形成地环。

A/B反接会造成通讯失败但不一定损坏，核对线色后重启。

长距离低波特率更稳定，高波特率应缩短电缆。

多电源系统确认隔离地与原系统接地策略。

雷雨频繁现场选用带防雷与更强TVS型号。
