工业人机界面操作面板。

该型号为触摸屏式HMI，用于设备状态显示、参数设置、报警确认和与PLC通信，替代传统按钮台和文本显示器。

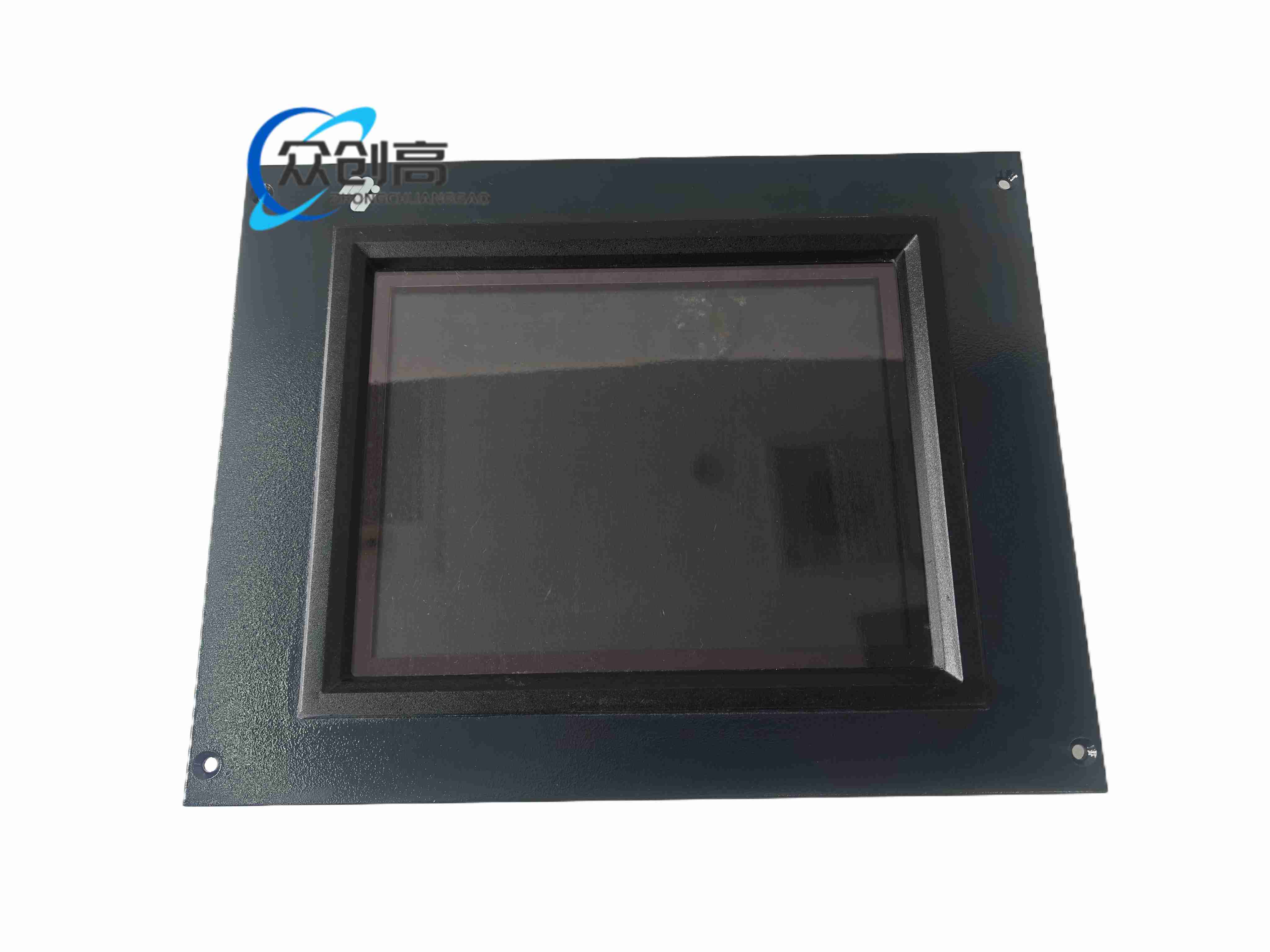

显示屏10.4英寸TFT液晶，分辨率800×600，电阻式触摸屏，24伏直流供电，通信含RS232、RS485、USB，前面板防护IP65，工作温度0摄氏度至正50摄氏度。

图形画面显示设备运行数据。支持报警记录、趋势图、配方和数据记录。电阻屏可戴手套操作，适合油污、粉尘现场。组态软件完成画面、变量、报警和通信配置。

包装机械、水处理、暖通空调、食品饮料产线、小型自动化控制柜、楼宇泵房和风机房本地操作。

10.4英寸SVGA显示，典型亮度不低于300坎德拉每平方米。24伏直流，典型功耗不超过15瓦。RS232用于调试或连接串口设备，RS485用于Modbus等现场总线，USB用于程序下载或数据导出。

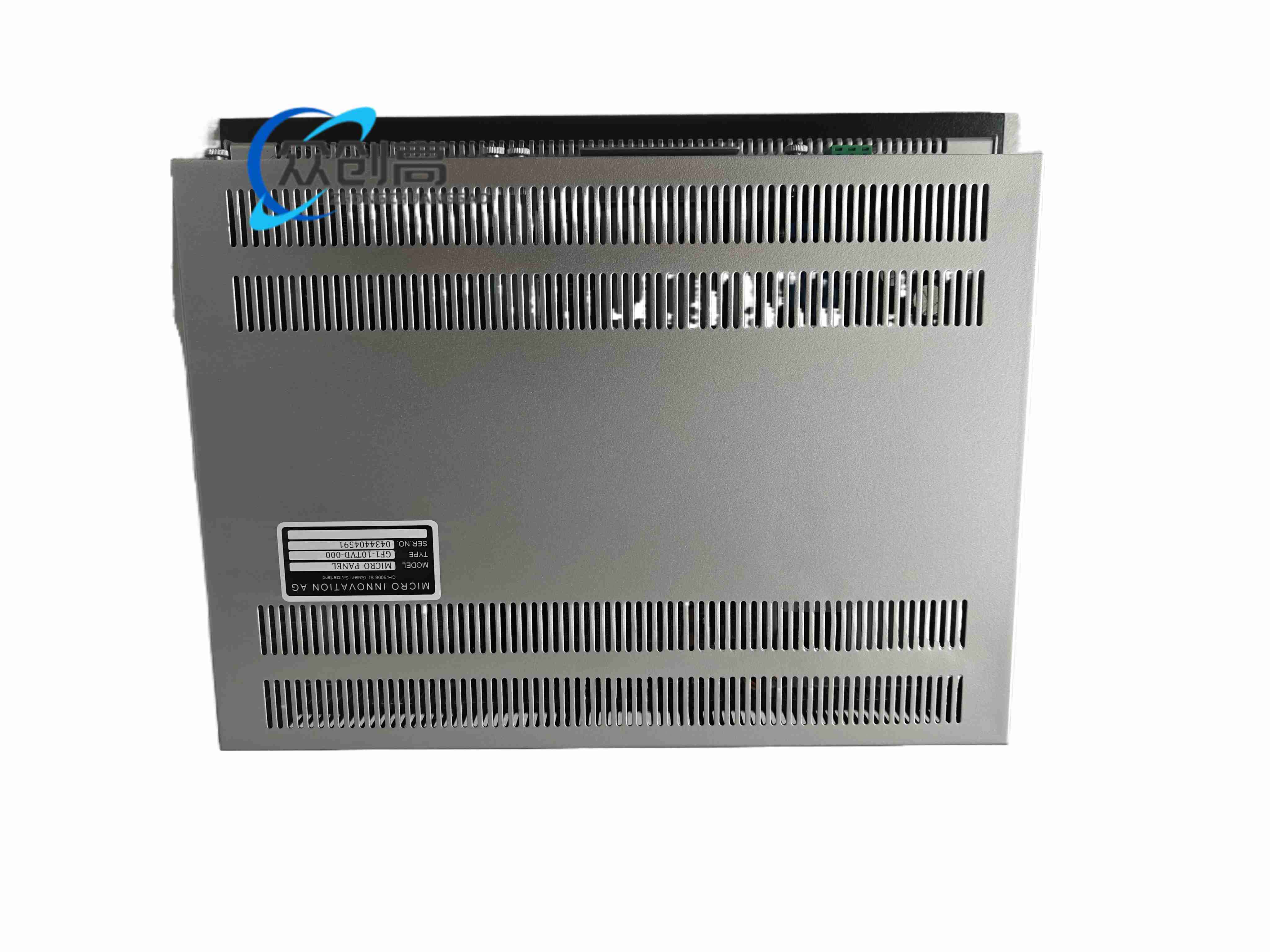

前面板工业塑料或金属边框，电阻触控膜，内部主板、存储芯片和通信接口板，后壳采用阻燃工程塑料。

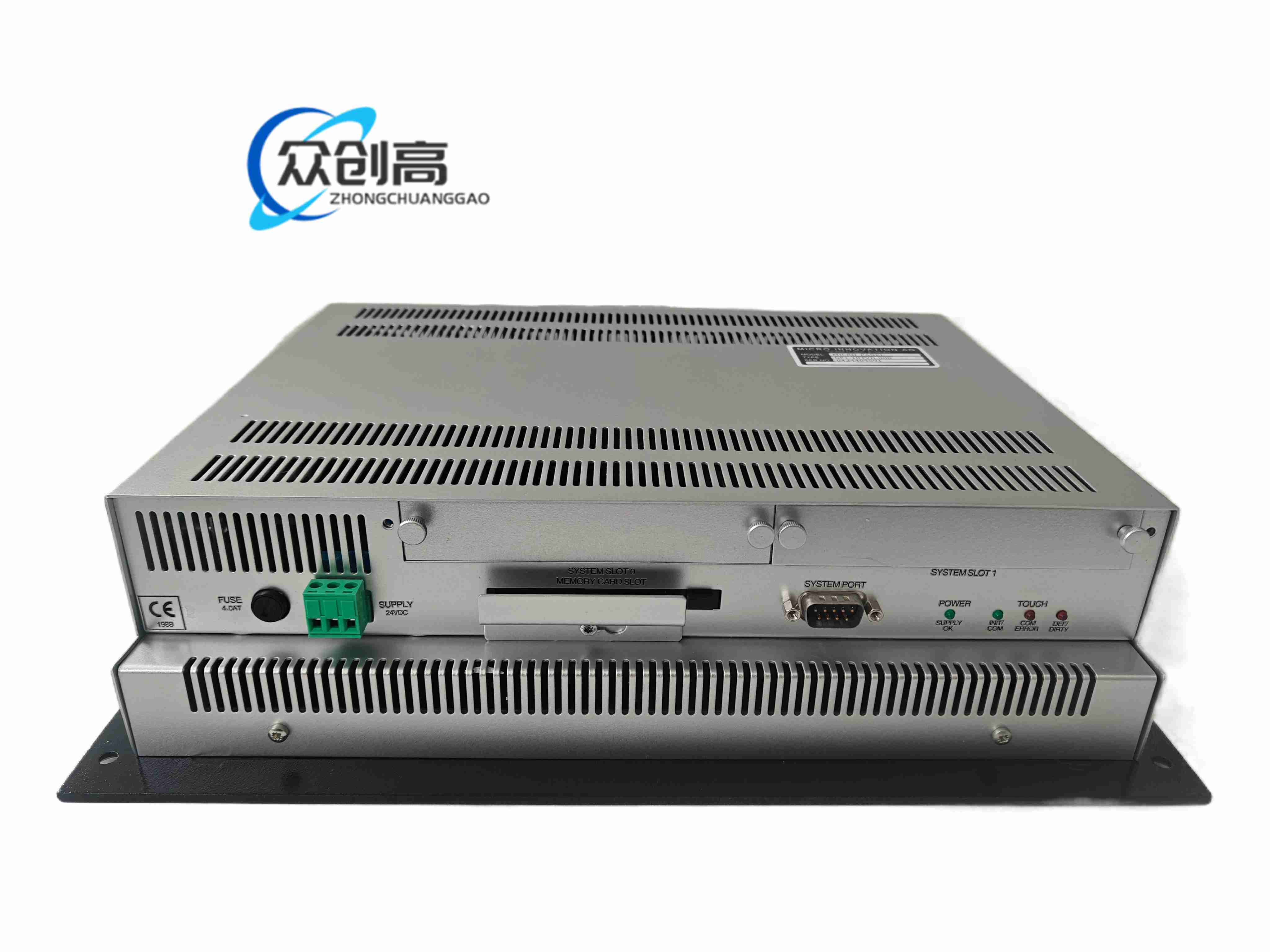

平面嵌入式安装，前面板密封，后部接口区布置串口、USB和电源端子。无风扇或低噪声设计，适合控制柜门板安装。

HMI运行组态工程，通过串口周期性读取PLC寄存器，将温度、速度、计数、故障等数据转为画面；操作人员触摸输入后，HMI将启停、设定值写入PLC对应地址，实现双向数据交换。

按10.4英寸面板开孔尺寸嵌入柜门。电源使用独立24伏直流，避免与大功率变频器共电源未隔离。RS485总线两端接终端电阻按通信协议设置。USB和串口线缆固定，防止拉扯。

组态前确认PLC通信协议、站号、波特率和数据地址。电阻屏避免尖锐硬物划伤。高温环境加强柜内散热。长期运行定期备份工程文件。
