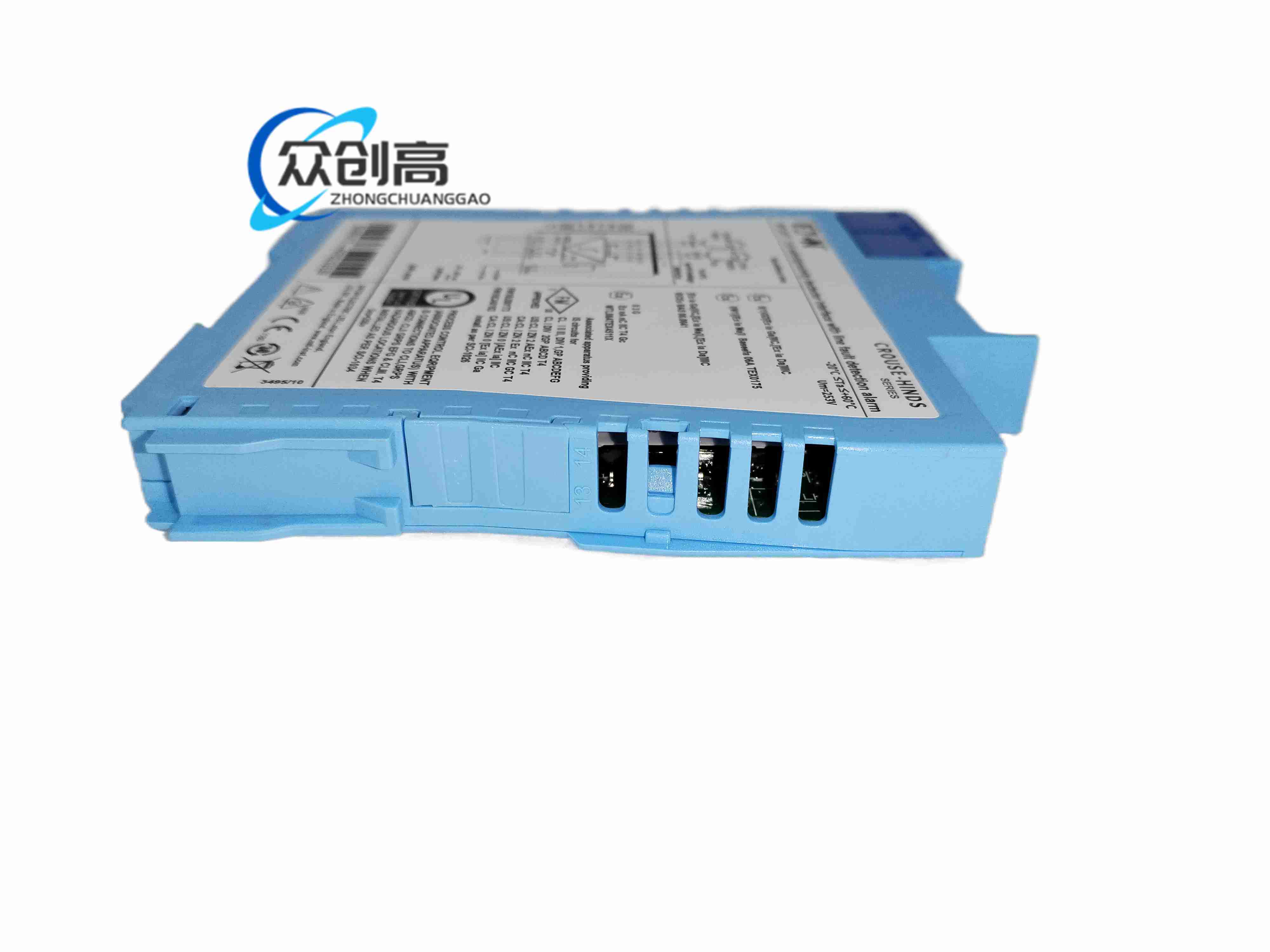

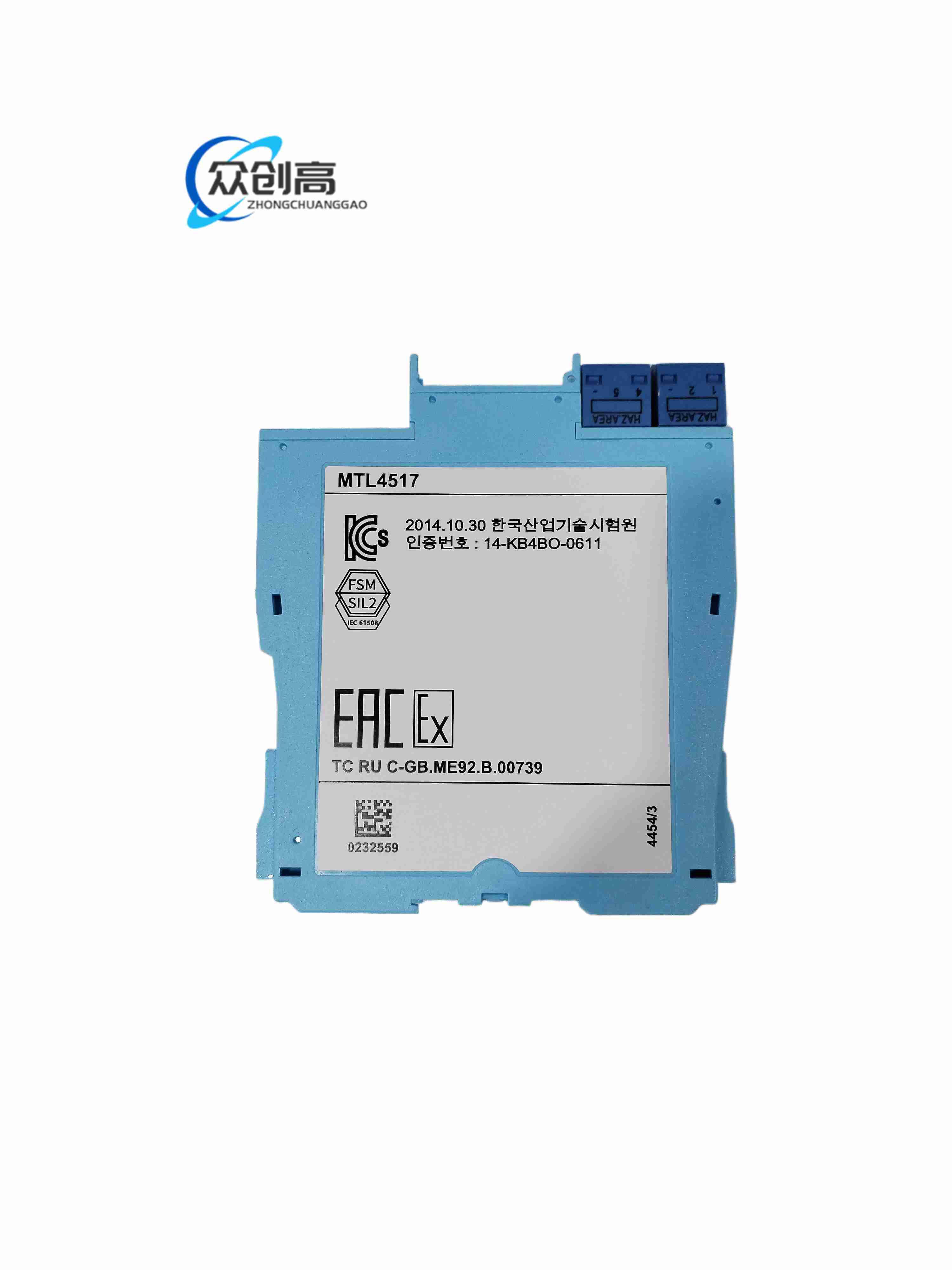

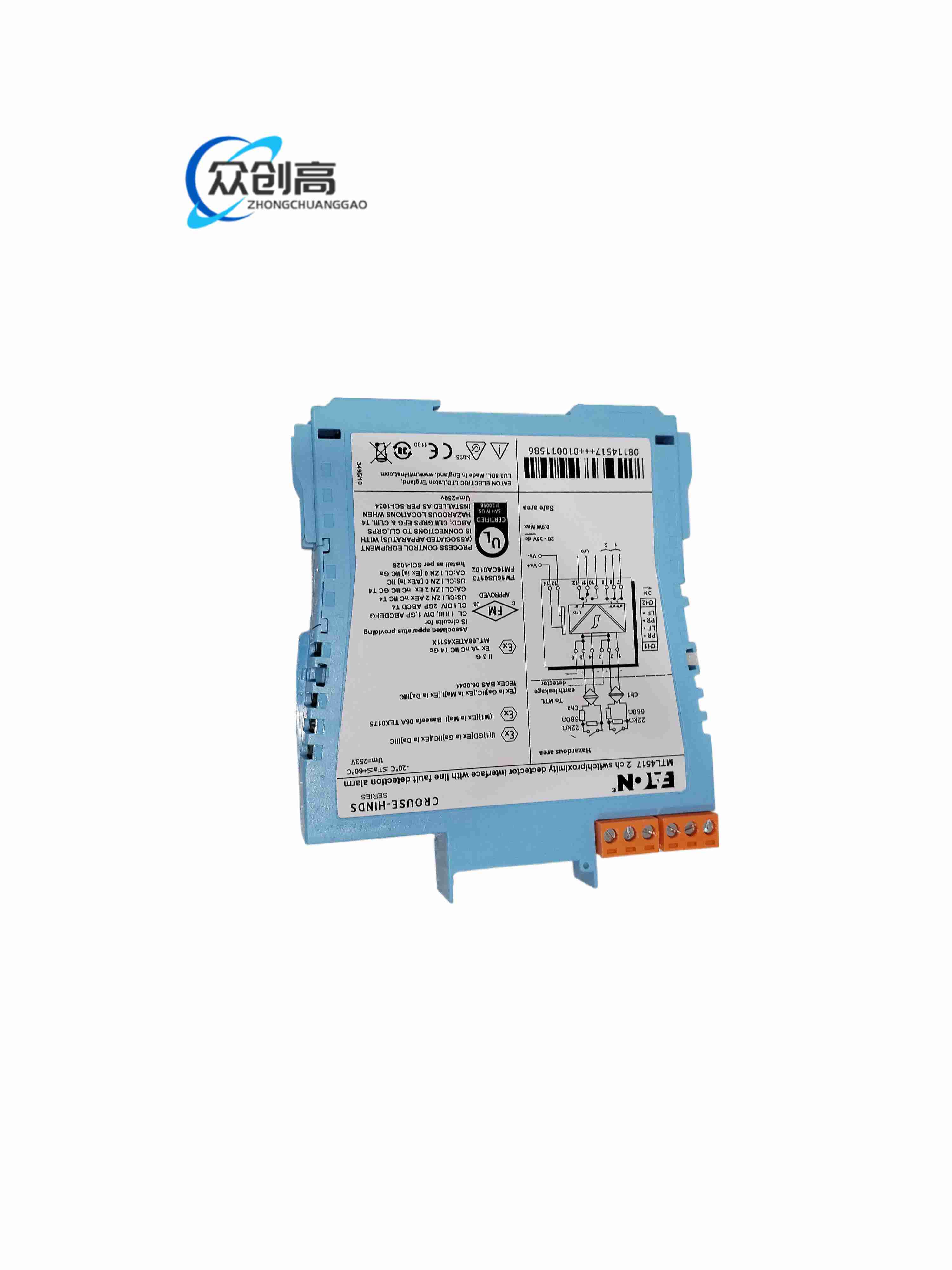

产品名称：MTL4517 开关/接近开关检测接口安全栅（双通道）

MTL4517 是 MTL 4500 系列本质安全型隔离栅，允许危险区的接近开关或机械开关经继电器控制两个安全区负载，并提供独立的线路故障检测（LFD）与反相功能。

通道数：双通道；开关位置：Zone 0，IIC，T6 / Div.1，Group A；接近开关位置：Zone 0，IIC，T4–6（需经认证）；危险区输入符合 NAMUR（BS EN60947-5-6:2001）；施加给传感器电压 7–9 V DC（来自 1 kΩ ±10%）；正常相位下输入 >2.1 mA 输出闭合、<1.2 mA 输出断开，迟滞 200 µA（650 Ω）；最大电流消耗 35 mA @ 24 V；内部功耗 0.84 W @ 24 V。

线路故障检测（LFD）可由模块侧拨码开关选择，每通道 LED 指示；检测到线路故障时 LFD 继电器动作、通道输出继电器断开；支持相位反相选择；安全参数 Uo=10.5 V、Io=14 mA、Po=37 mW、Um=253 V rms。

数字量输入隔离：连接危险区的接近开关、机械开关至安全区 PLC/DCS；驱动报警器、LED 灯、电磁阀等。

标准 4500 系列 DIN 导轨安装模块化壳体（阻燃工程塑料），内部光电耦合与继电器隔离。

危险区侧的 NAMUR 接近开关或干接点信号经限能与隔离，驱动安全区侧的继电器触点输出；LFD 通过比较输入电流判断开路/短路并报警。

安装于安全区（Zone 2 / 非危险区）DIN 导轨；使用干接点输入并启用 LFD 时，须串接 500 Ω–1 kΩ、并接 20 kΩ–25 kΩ 电阻。

绿色 LED = 电源，黄色 = 通道状态（输出带电），红色 = LFD 故障；感性负载须加装抑制元件；已通过 IEC 61508 功能安全评估（SIL 认证）。
