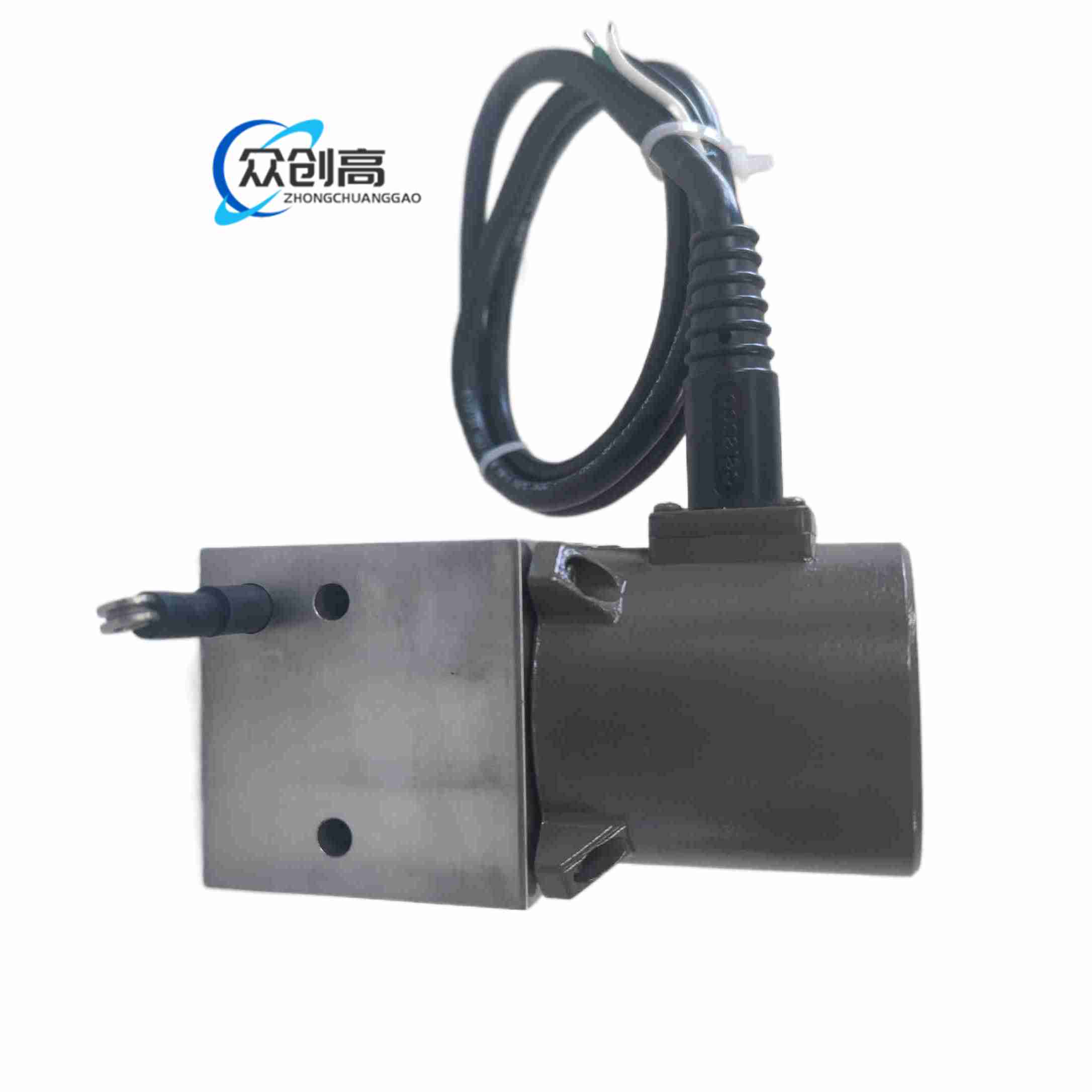

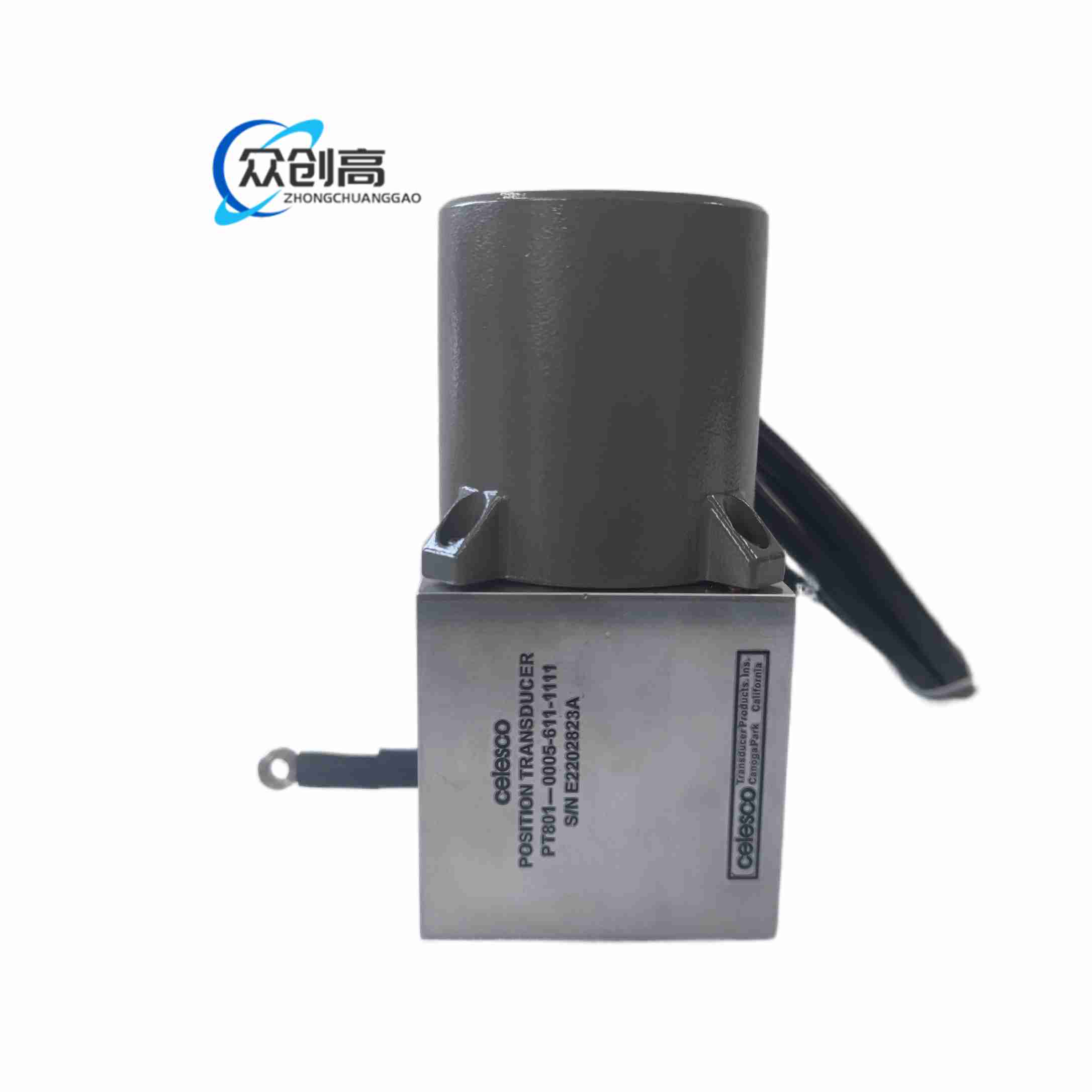

CELESCO PT801系列拉线式电位位置传感器，型号PT801-0005-611-111。

该型号为电缆位移传感器，又称绳式电位计，将机械直线位移转换为电阻或电位信号，用于液压缸、阀门、试验台与自动化设备的位置反馈。

PT801为基础系列；0005表示量程5英寸，即127毫米；6表示不锈钢壳体；1表示丁腈O形圈；1表示500Ω电位计；1表示电位输出；111按Celesco订单规则可对应3英尺电缆等标准电气与电缆配置。官方PT801资料对部分水下型号给出127毫米量程、不锈钢壳体、3英尺电缆、电位/电桥输出、线性误差±0.25%FS、IP68、工作温度0–93℃、供电0–25V。经销资料对近似型号给出供电10–30V DC、推荐24V DC、重复性±0.025毫米、温度−40℃至+85℃、防护IP64/IP65，具体以出厂配置单为准。

弹簧自动回卷不锈钢绳，输出连续模拟电阻或分压信号，可直接接入PLC模拟量模块或外部变送器。无须激光对准，安装方向灵活。

液压油缸活塞行程检测、阀门开度反馈、试验机位移记录、输送小车定位、机器人末端行程校验。

量程0–127毫米；传感器元件500Ω绕线电位计；线性度按官方水下资料±0.25%FS，其他配置以手册为准；供电按输出电路确定，电位式常用10–30V DC或0–25V，具体看端子定义。

不锈钢壳体，不锈钢测量绳，精密绕线电位计，丁腈密封件，内置发条弹簧机构。

圆筒形卷簧腔体、出线导口、固定支架或螺纹安装面、3英尺集成电缆。量程轮鼓与电位计同轴，外壳防护按型号等级区分。

测量绳自由端固定在移动目标上，目标位移拉动绳索并旋转鼓轮，鼓轮带动电位计滑臂；输出电阻随行程近似线性变化，配合基准电压得到位置电压。

传感器主体用支架或螺纹固定，拉绳方向与运动轴重合，偏角按手册控制。电缆高干扰环境使用屏蔽线并单点接地。安装面应承受拉绳回拉力，避免长期侧向弯曲。

不得超出127毫米量程；出线口避免锐角弯折；潮湿、水下或高压冲洗环境确认IP等级与电缆密封；定期检查钢丝绳磨损与回弹力度，更换后重新零点标定。
