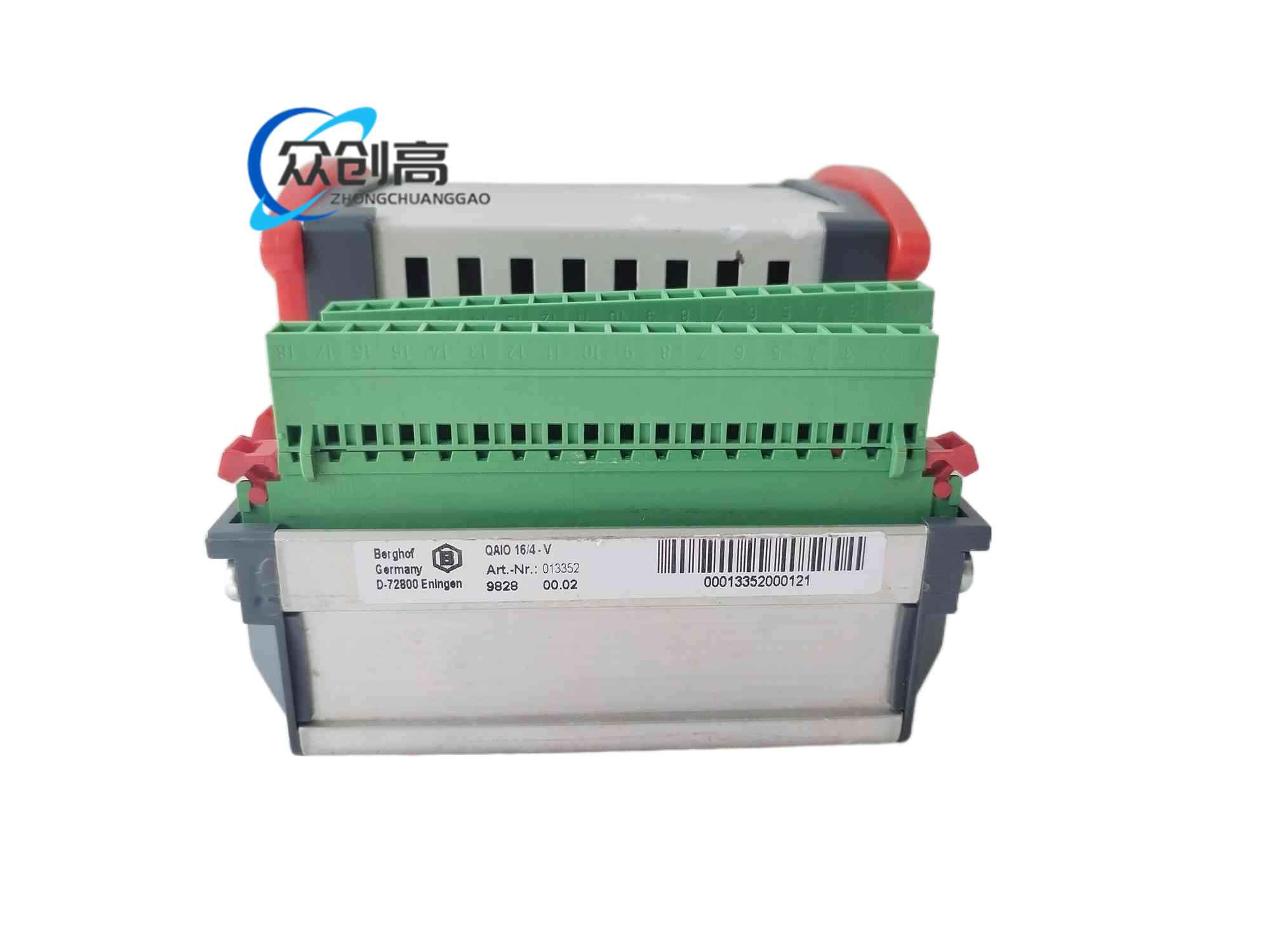

BERGHOF QAIO 16/4-V工业模拟/数字I/O模块。

该型号公开资料以Berghof渠道为主，定位为自动化I/O扩展，用于过程控制、机器控制与数据采集。不同资料对模拟/数字定义不一致，下面按可核实渠道分别列写。

数字型资料：16路数字输入、4路数字输出，24V DC，输入每通道约5mA，输出每通道0.5A，RS485，IP67或IP20资料并存，尺寸资料有15×10×5厘米与16.8×9.2×7.5厘米两种。 模拟型资料：16路模拟输入0–10V、0–20mA、4–20mA，4路模拟输出0–10V、0–20mA、4–20mA，另列8数字入、8数字出、24V DC、以太网10/100BASE-TX，工作−20℃至+60℃，尺寸45×115×110毫米，重约300克。 订购以完整部件号与厂家配置单确认数字/模拟混装方式。

提供集中式信号调理与隔离传输，支持数字量逻辑控制或模拟量采集设定，部分版本带以太网接入控制器，部分带RS485接入现场总线。

产线设备I/O扩展、过程参数采集、机器人周边信号管理、实验室过程控制柜。

数字输出驱动按0.5A/点设计；模拟分辨率按ADC配置确定；以太网版本适用于Modbus TCP类通信，RS485版本适用于Modbus RTU类通信。

工程塑料或金属模块壳体，PCB模拟/数字隔离电路，螺钉/弹簧端子，防护涂层按IP等级配置。

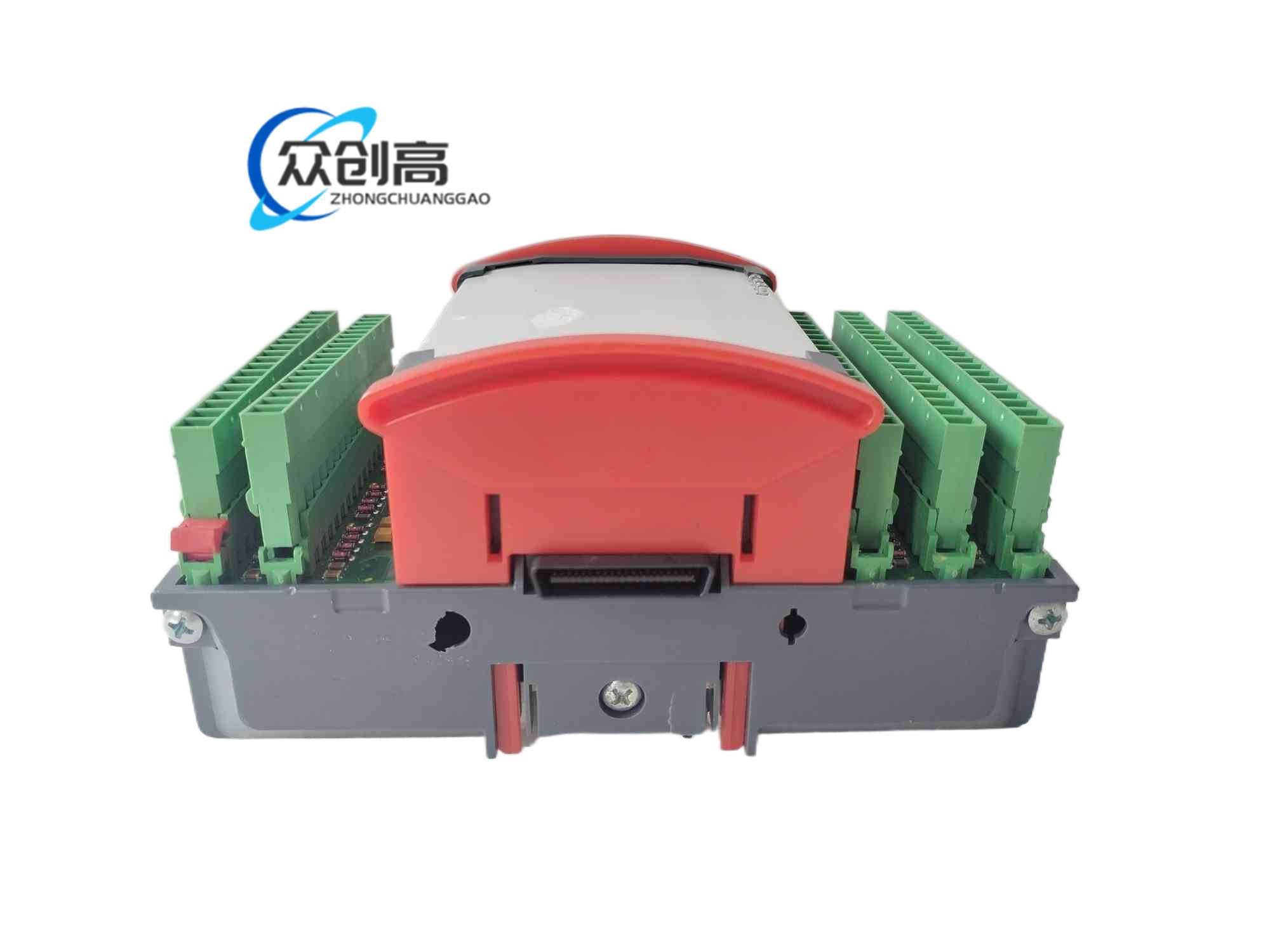

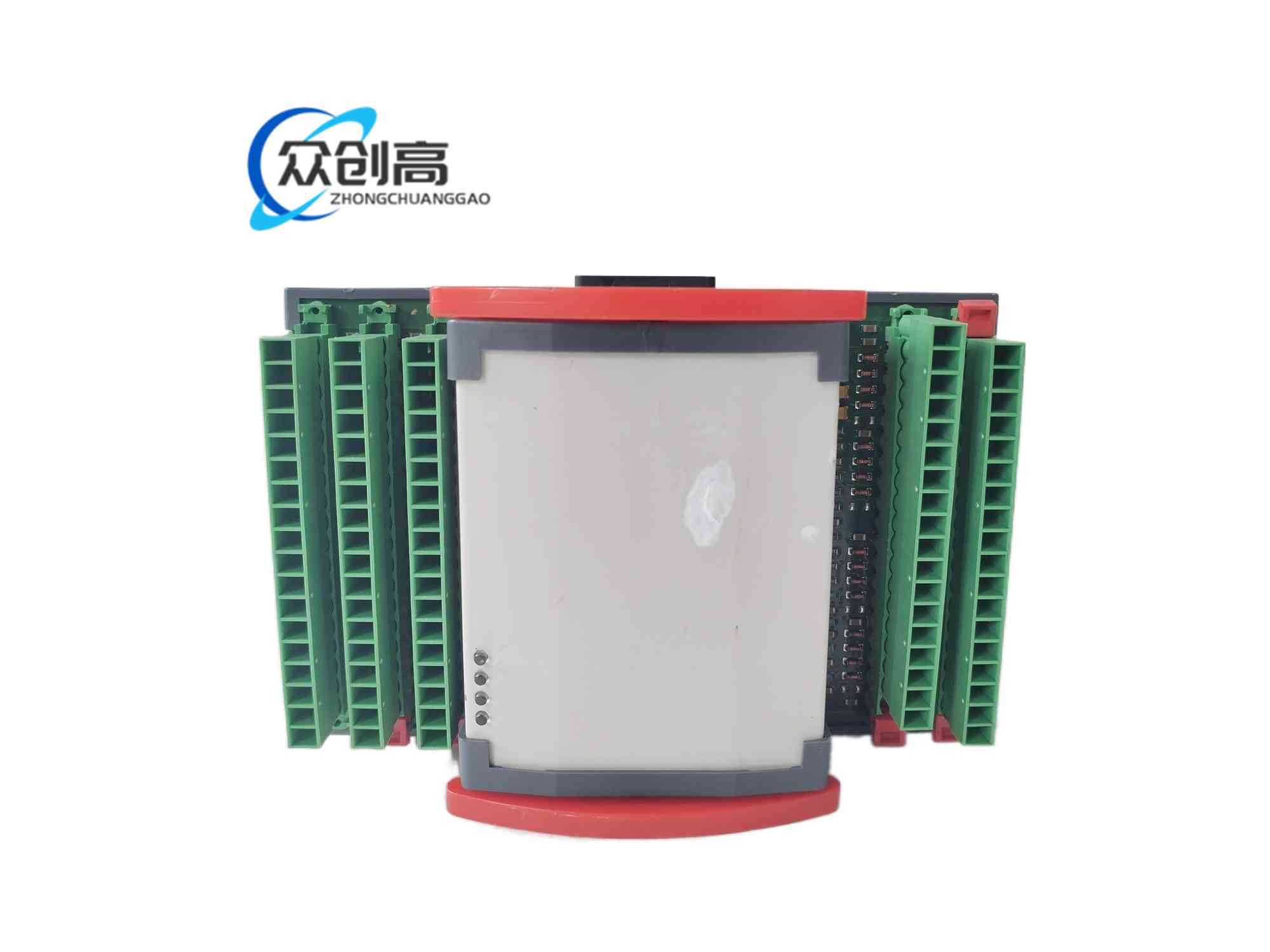

导轨安装壳体，前部状态指示，下部信号端子；模拟版带电压/电流跳线或软件量程，数字版带输入滤波与输出保护。

输入信号经滤波、隔离与ADC/电平判别后送内部总线；输出由CPU或背板指令驱动继电器/晶体管/模拟放大器；通信口与上位控制器交换过程数据。

DIN导轨固定，24V DC独立隔离供电；模拟与数字走线分开，电流信号使用屏蔽双绞；以太网版本规划IP与通信周期。

模拟输入先设定量程再接线；数字输出不超0.5A/点总功率上限；IP20与IP67版本不互换使用；潮湿环境确认涂层与端子盖。
