Eaton XVH-340 系列5.7英寸CAN工业HMI面板，红外触控，属于XVH300人机界面平台。

该型号用于小型机械、驱动监控、分布式I/O操作和CANopen设备调试。它侧重CAN通信、紧凑盘装和低成本可视化，不带PLC运行功能，作为操作员面板连接控制器或现场总线设备。

5.7英寸彩色STN屏，分辨率320×240像素，256色。红外触控，逻辑通道约47×31。额定24V直流SELV，工作范围20.4至28.8V直流，绝对范围19.2至30.0V直流。RISC 32位CPU，200MHz。64MB DRAM，约1.5MB Flash数据区。1个CompactFlash Type I/II插槽。外形按5.7 XVH340配置执行，工作温度0至50摄氏度。

1路以太网10/100Base-TX、1路CAN、1路USB从机。支持横向安装、消息系统、过程值显示、报警指示、配方和GALILEO或EPAM可视化。Windows CE系统需相应许可证。无PLC运行授权，不作为独立控制器使用。

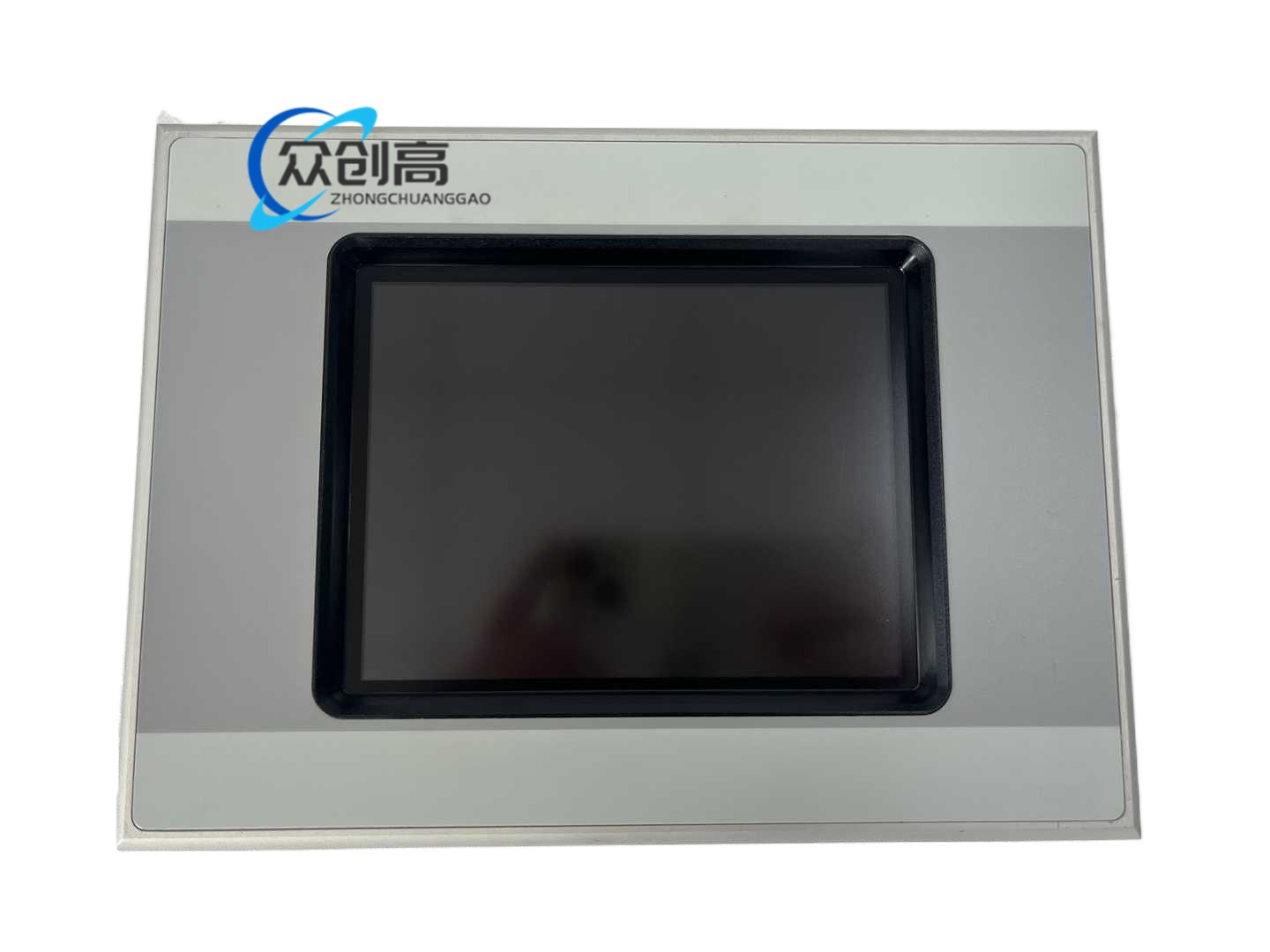

金属外壳和金属前面板，标准膜片前框，叠层安全玻璃为非反射处理。CompactFlash槽用于系统、工程和数据存储。

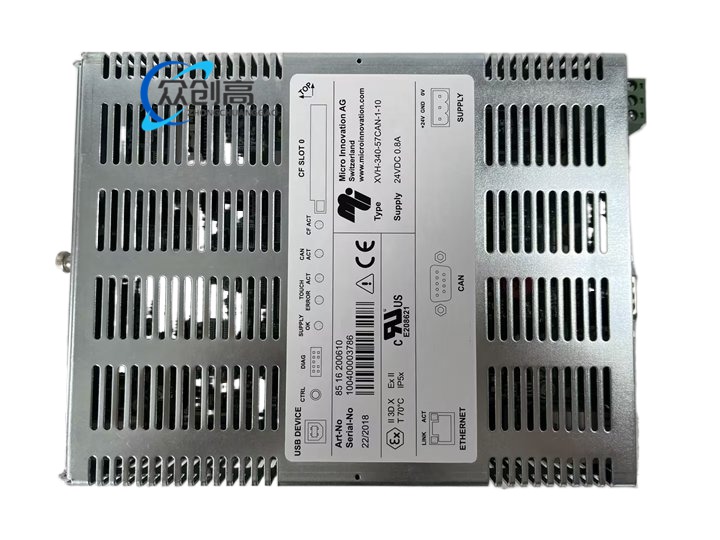

红外触控位于前面板保护玻璃下。前面板按XVH340对应型号提供工业防护，盘装齐平。CAN接口为9针SUB-D，按数据表具隔离设计；以太网和USB从机用于工程与通信。

红外触控和工程画面采集操作命令，CPU通过CAN与驱动器、远程I/O、控制器通信，以太网用于上下载或SCADA连接，USB从机用于工程下载；过程数据、报警和配方经STN屏显示，CF卡保存系统与历史数据。

按XVH-340 5.7英寸开孔嵌装，可见显示区约115×86毫米。24V直流SELV供电，电源线使用屏蔽或额定工业配线。CAN总线两端终端120欧，屏蔽层按控制柜接地规范处理。CF卡在断电状态下插拔并完成系统镜像写入。

该型号无PLC功能，若需逻辑控制应外部增配PLC或选用带PLC授权的XV系列。STN屏亮度和视角低于TFT，强光环境应评估可视性。Windows CE许可证、CF卡容量、CAN波特率和节点地址必须与工程项目一致。
