单相宽输入大功率隔离电源，输出56伏直流，为励磁功率板、IGCT/晶闸管门极驱动、冷却风机及控制板提供主直流电源。

交流输入90至264伏，50/60赫兹；输出56伏直流，额定17.9安；功率1000瓦；稳压精度±0.5%；效率不低于85%；内置EMI滤波与浪涌吸收。

过压、过流、短路自锁、输入欠压、过热降功率/停机保护；故障排除后可自动或手动恢复；PCB三防涂层适应高温、粉尘、油气环境。

ABB UNITROL励磁功率触发板供电、ACS中压变频IGCT门极驱动、汽轮/燃气发电机辅助直流电源。

工作温度资料可按-40℃至+85℃核查；防护IP20控制柜内安装；尺寸约260×130×60毫米；金属一体机箱，强制风冷。

金属机箱、多层三防印制板、硅钢或铁氧体变压器、功率半导体、温控风机和铜母线。

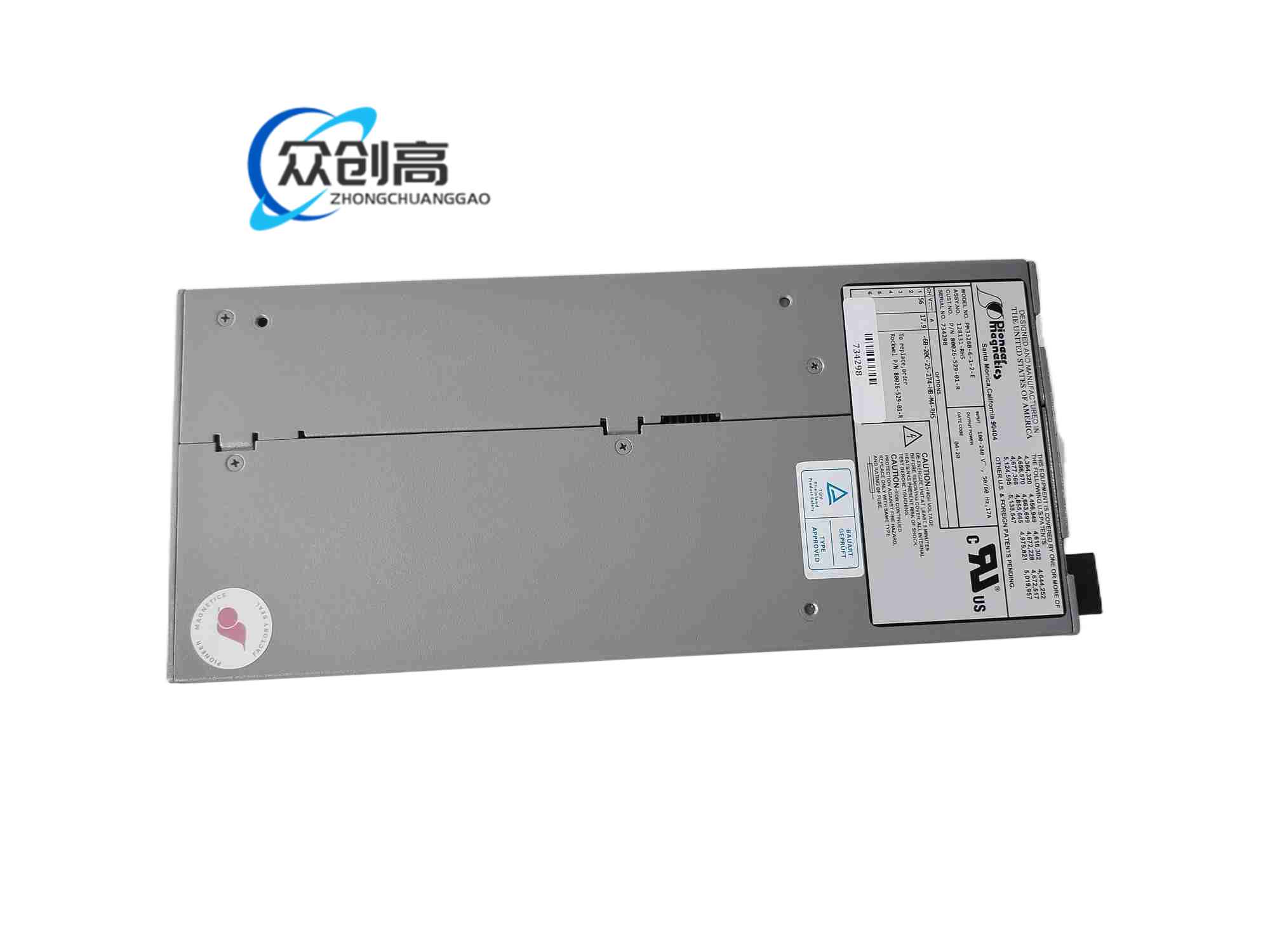

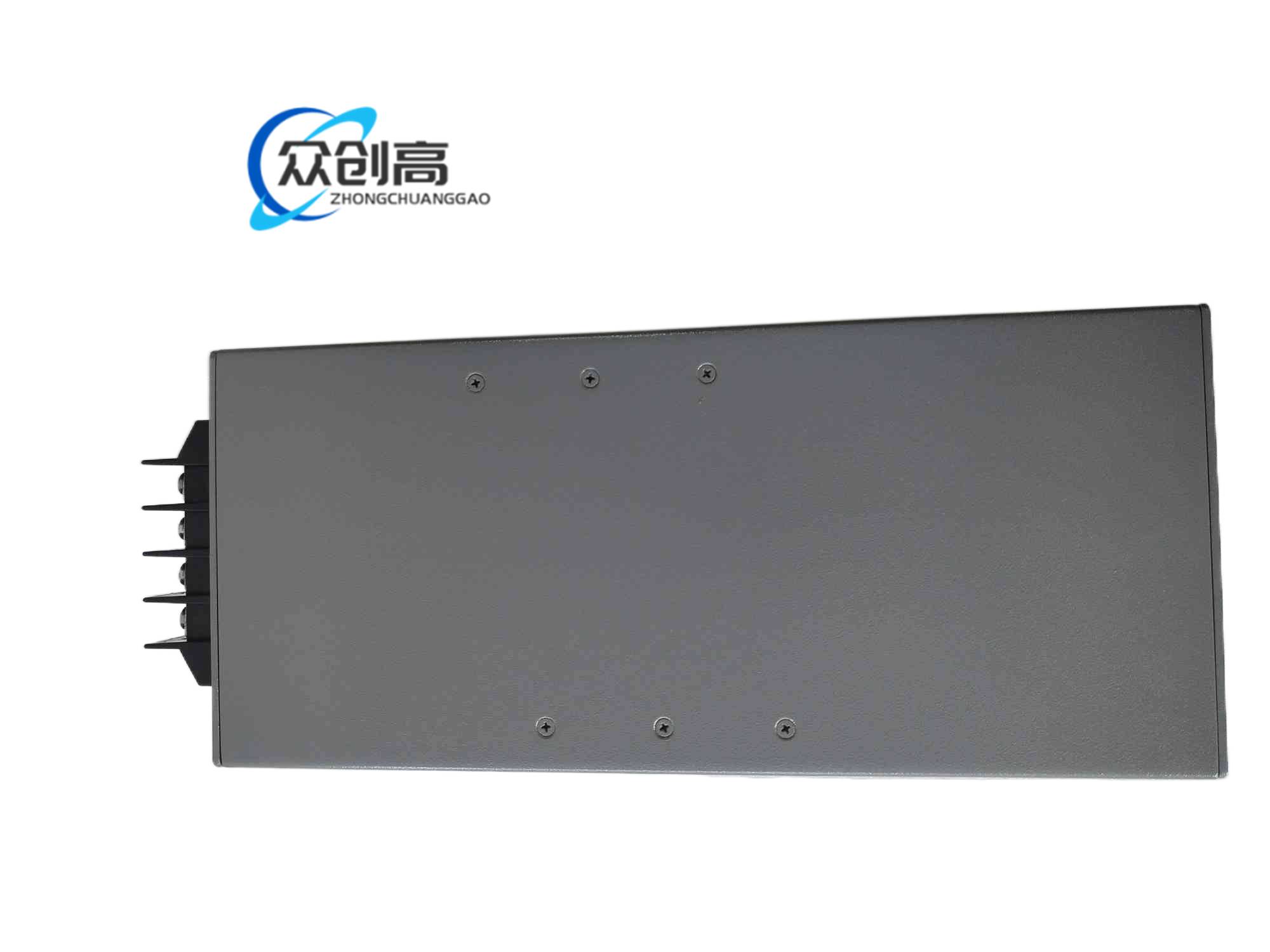

独立机箱式电源，交流进线、直流输出端子、状态指示和风机分区布置，可机架或盘面固定。

交流经EMI滤波、整流PFC、高频隔离变换和二次稳压输出56伏；保护电路实时采样输出电流、电压、温度，异常时锁存或降额。

控制柜内独立风道安装，避免与高湿、腐蚀性气体直接接触；56伏大电流线径按17.9安及压降选取，接地铜排可靠连接。

不得与24伏控制电源混用；更换前核对80026-529-01等订单号；风机失效会触发过热，应定期清灰并测量输出纹波。
