产品名称：四通道串行接口模块

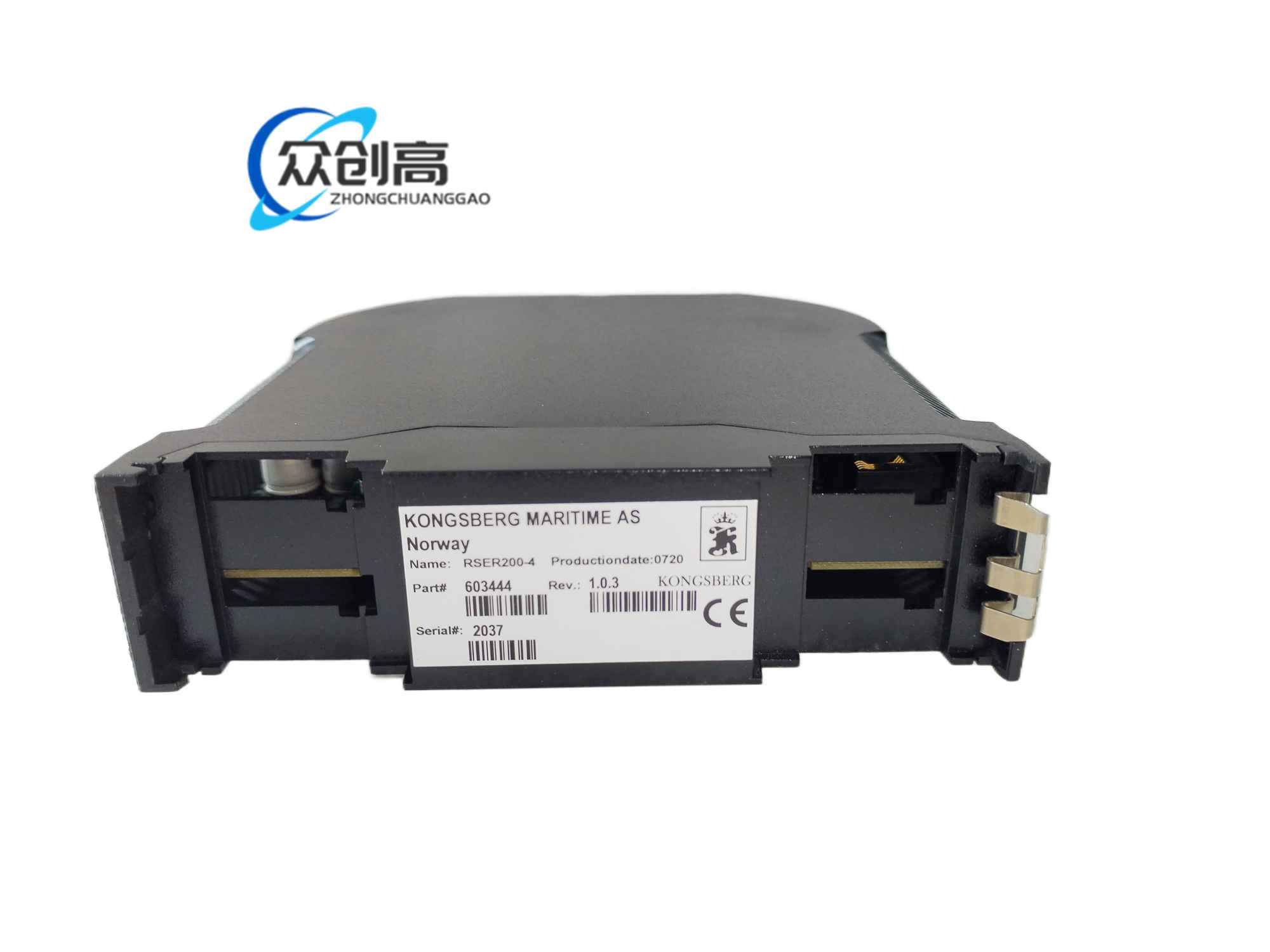

产品简介：RSER200-4属于Kongsberg RIO200远程I/O系列，物料号常用603444，用于把GPS、罗经、深度仪、第三方仪表和串口传感器接入K-Chief等船舶自动化系统。它承担协议转换、串行数据采集和控制器冗余连接任务。

技术规格：四个现场串口可软件配置为RS232、RS422、RS485或NMEA 0183；波特率300bps至115200bps；三个控制器链路接口用于连接1至3个RCU，常见RJ45或系统专用链路；电源24V直流，范围18至32V；USB维护口用于配置和诊断；尺寸约35×130×130mm，重量约0.34kg；防护IP20机柜内安装。

功能特点：每通道独立协议与速率配置；现场通道与系统总线电气隔离，抗船舶电磁干扰；支持Modbus RTU、NMEA 0183及部分自定义ASCII；可接入单控制器、双控制器或三控制器冗余架构；前面板运行、错误、收发LED便于排故。

应用场景：船用导航设备串口集成、机舱温度传感器集中采集、动态定位姿态与罗经数据接入、港口与海工平台第三方仪表联网、老旧串行设备并入现代自动化系统。

性能参数：工作温度零下15℃至零上70℃，部分资料扩展到零下25℃；隔离电压按版本可为500V、1500V或更高；功耗约120至160mA或不超过6W，以具体硬件为准；满足IEC 60945、IACS E10等海事要求。

材质构成：工业塑料或金属壳体，内部为串口收发器、隔离器件、MCU、RJ45变压器、USB接口和电源转换电路。

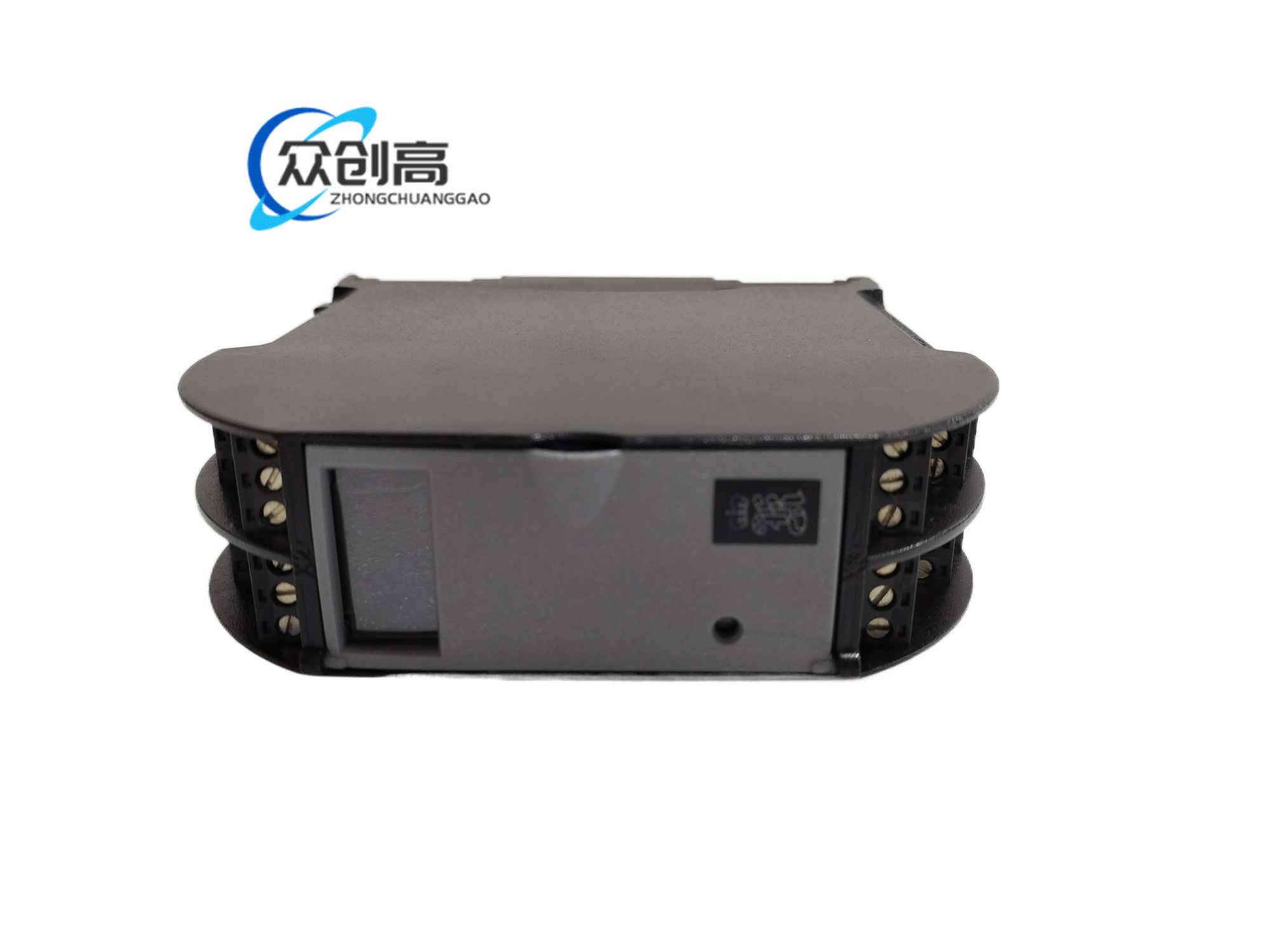

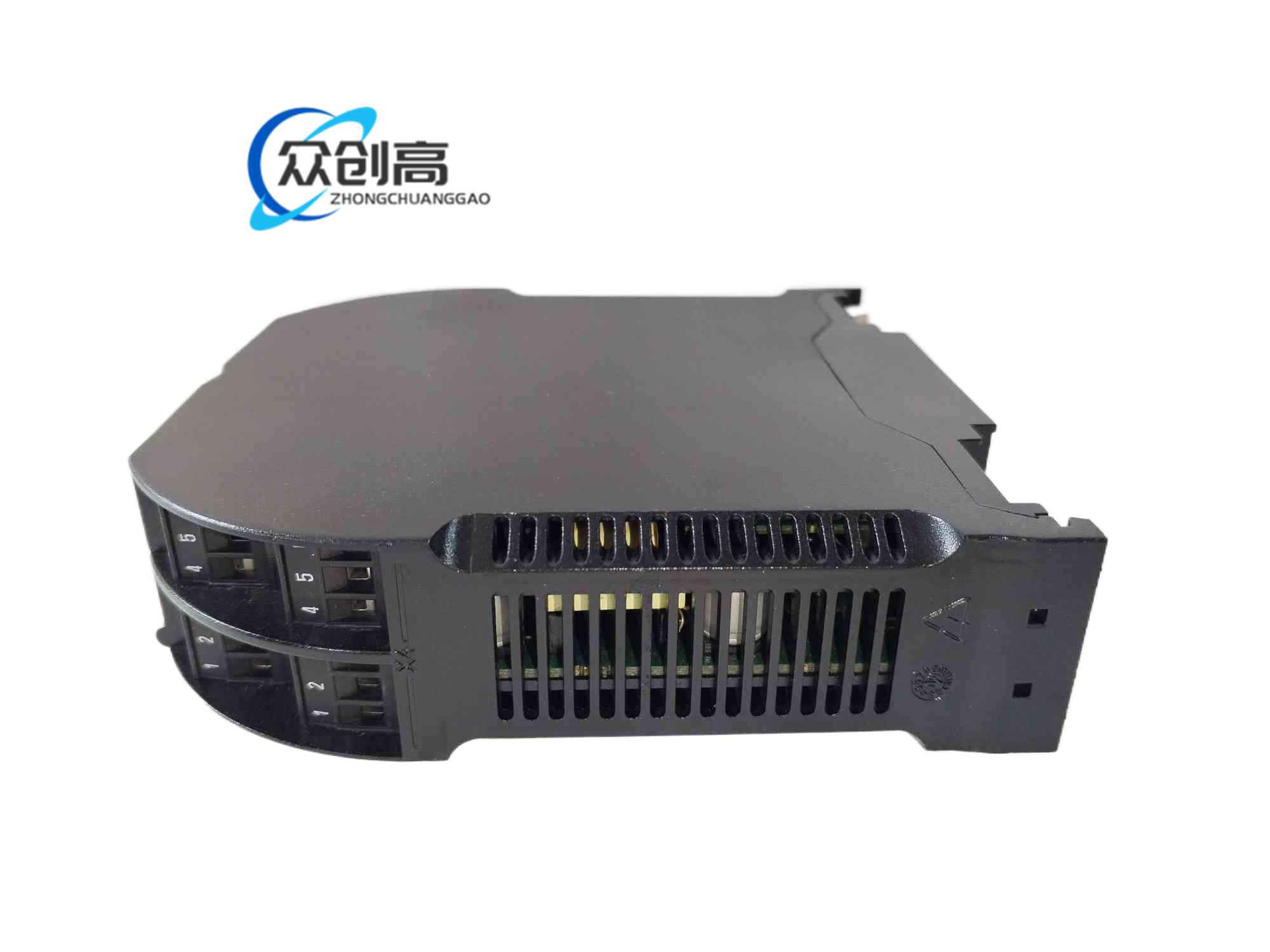

结构特征：双DIN导轨卡装，前部状态灯和USB口，后部X1至X4现场端子、P1至P3控制器链路、RBUS电源与系统总线。

工作原理：现场串口数据按设定协议帧解析后封装到RIO系统数据区，经RBUS或链路送RCU；反向控制命令由控制器下发，模块完成串口转发、地址映射和错误重传。

安装要求：控制柜内安装，串口线根据RS422/485使用屏蔽双绞线，NMEA设备核对0183语句类型；RBUS电源与通信分开检查；多模块并排保留插拔和散热空间。

使用注意事项：换模块前记录物料号、固件版本、各通道协议和控制器分配；不同通道协议不同时不得混用同一接线标准；USB配置时做防静电处理；通信异常先查波特率、终端电阻、接地环路和隔离电压规格。
