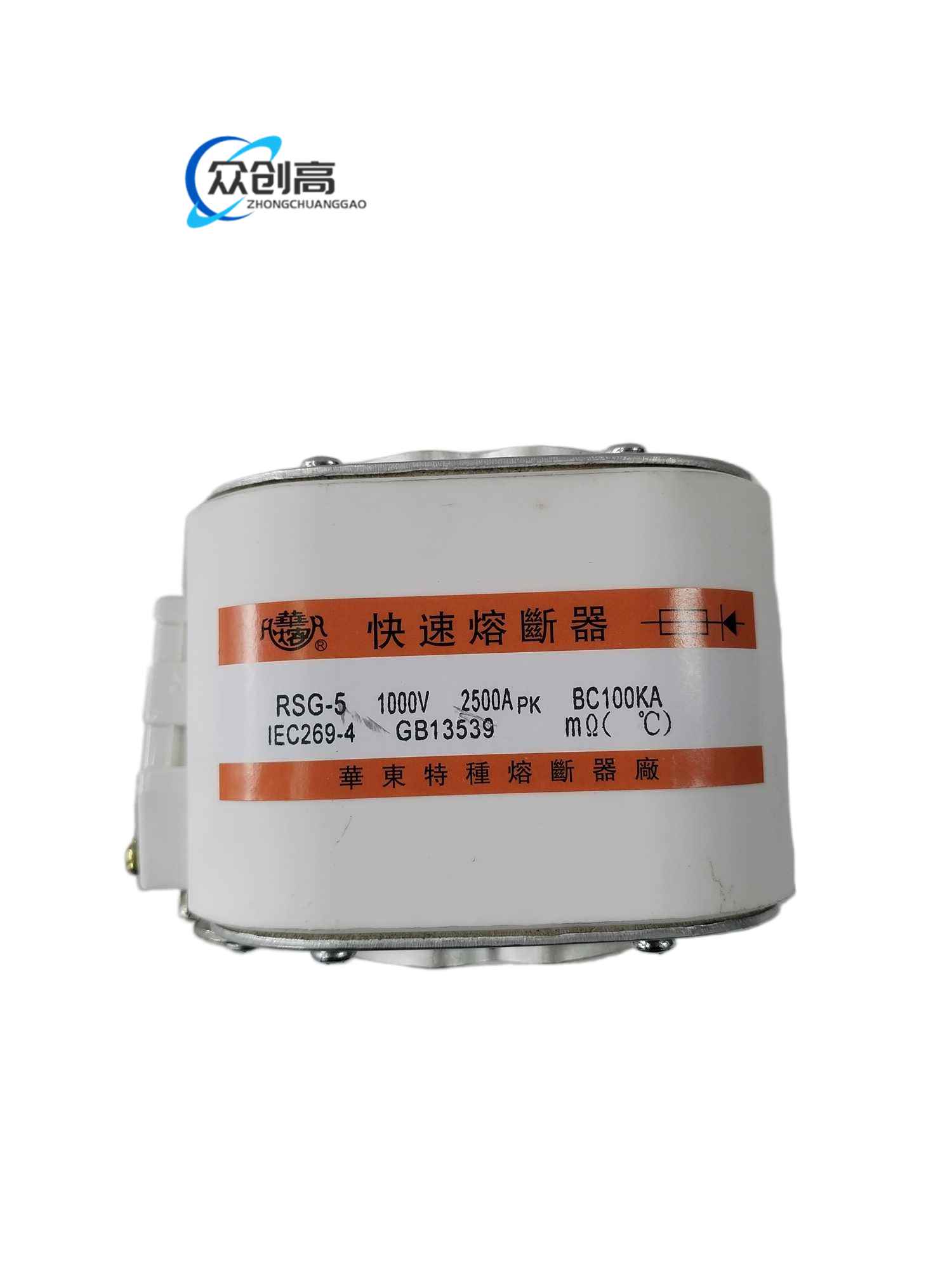

产品名称：方形半导体保护快速熔断器

产品简介：RSG-5是按IEC 60269-4，旧版常写作IEC 269-4，设计的半导体保护熔断器，用于IGBT、晶闸管、整流二极管、直流环节电容和变流装置的短路与故障过流保护。不同厂家额定电压、电流和外形差异较大，选用时必须按被保护器件参数确定。

技术规格：常见高压版本1000V交流/直流、2500A；另有690V版本约2000A、800V版本约2900A等；分断能力可达100kA；利用类别按半导体保护BC配置；标准覆盖IEC 60269-4、GB/T 13539.4，部分产品提供UL 248系列及船用/工业认证；方形螺栓安装，陶瓷壳体，银质或镀银熔体。

功能特点：弧前焦耳积分小，能在半导体器件承受能力内限流分断；对IGBT、晶闸管桥臂和整流机组提供快速保护；陶瓷基体配合灭弧填料降低重燃风险；螺栓端子接触电阻低，适合大电流母排安装。

应用场景：变频器直流环节、风电变流、光伏与储能大功率逆变、船舶推进整流、电力机车与地铁牵引、UPS和不间断电源、工业电解与中压变流装置。

性能参数：额定工作电压按型号690、800、1000V或更高选取；额定电流按被保护半导体平均电流降容设计；I²t melting值由厂家曲线给出；分断能力100kA级；工作温度范围按安装环境和厂家降容曲线确定。

材质构成：高强度陶瓷管体，内部银/铜合金熔体，石英砂或等效灭弧填料，端头为镀银螺栓或刀形触点，部分带熔断指示器和撞击器。

结构特征：方形整体结构，四面螺栓安装孔或母线孔；端子扭矩按厂家规定，常见约15至20N·m；体积随电流等级增大，大电流版本采用多螺栓固定和平板散热接触面。

工作原理：正常电流下熔体温升在设计范围；短路或严重过流时熔体在极短时间内局部汽化形成电弧，填料冷却并吸收能量，迫使故障电流被限流切断，从而保护半导体元件不被热击穿。

安装要求：断电并执行上锁挂牌后安装；熔断器座额定电压、电流不小于熔断器参数；按厂家力矩使用校准扭力扳手紧固螺栓；母线平整、无机械应力作用于陶瓷体；保证散热间距、爬电距离和通风。

使用注意事项：任何过流动作后即使外观完好也应更换同型号同规格产品；不得用铜线或其他导体短接；不同厂家同铭牌参数也可能存在I²t差异，替代前比对曲线；定期红外测温检查连接点过热，陶瓷裂纹、指示弹出或撞击器动作即报废。
