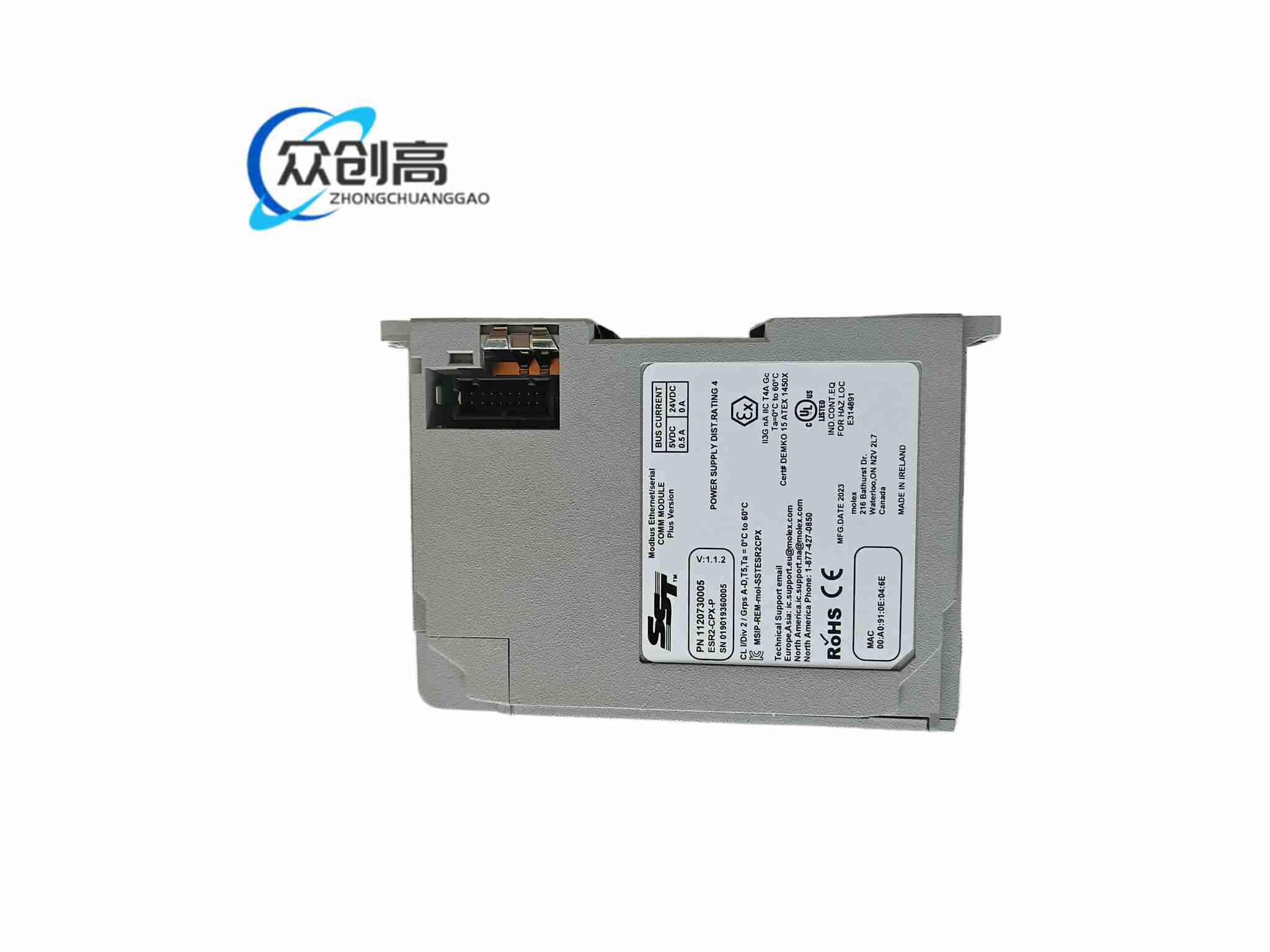

SST ESR2 CPX 系列以太网/串行通信模块，Rockwell CompactLogix 用 Modbus 网关；部分 Woodhead 资料也将其作为 Ethernet/IP 转 PROFIBUS 网关销售，按固件与铭牌区分。

为 CompactLogix L2/L3 提供 Modbus TCP/UDP 与 Modbus RTU/ASCII 并发集成；通过背板或以太网直接映射数据，减少梯形图协议处理。若加载网关固件，可实现 Ethernet/IP 与 PROFIBUS DP 数据桥接。

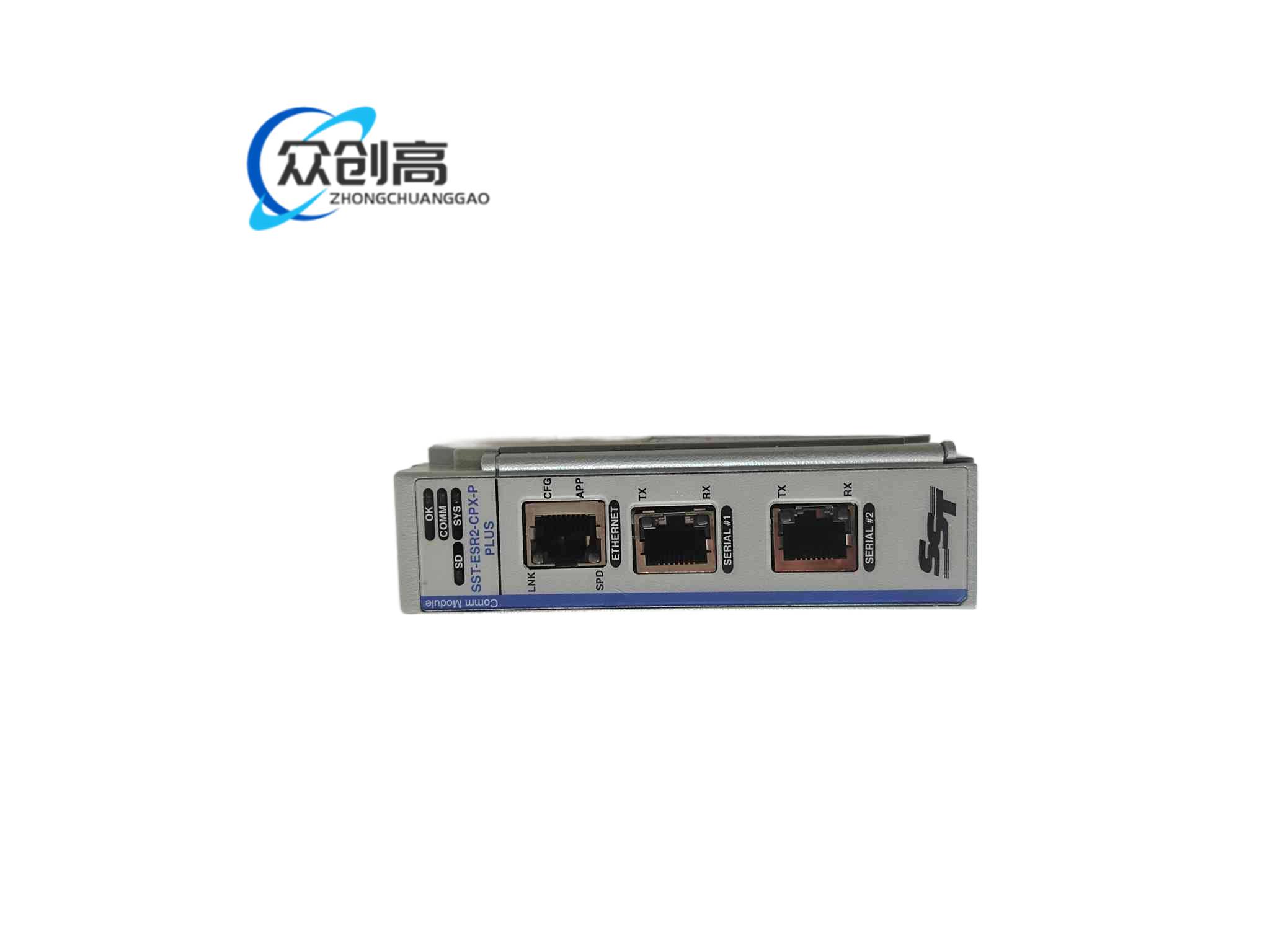

CompactLogix Modbus版：1×10/100 RJ45，2×RS422/485（9针D‑Sub），串行110bps–115.2kbps，所有端口2500V隔离；每端口命令256（Plus），工作0–60℃，存储‑40–85℃，湿度5–95%无凝，约175g。部分网关资料：PROFIBUS DB9最高12Mbps、24VDC、‑25–60℃、DIN、1500Vrms网络‑电源隔离。

Modbus 以太网与串行同时运行，直接I/O映射，SD/MicroSD存配置，LED显示链路/速度/故障。Plus版大容量命令队列；AOP 接入 RSLogix/Studio 5000。网关版支持GSD导入、循环/非循环数据、CIP 隐式/显式消息。

CompactLogix 连仪表、变频器、电表、Modbus TCP 设备；老线改造中把 S7/PROFIBUS 远程I/O 接入 ControlLogix/CompactLogix 以太网架构。

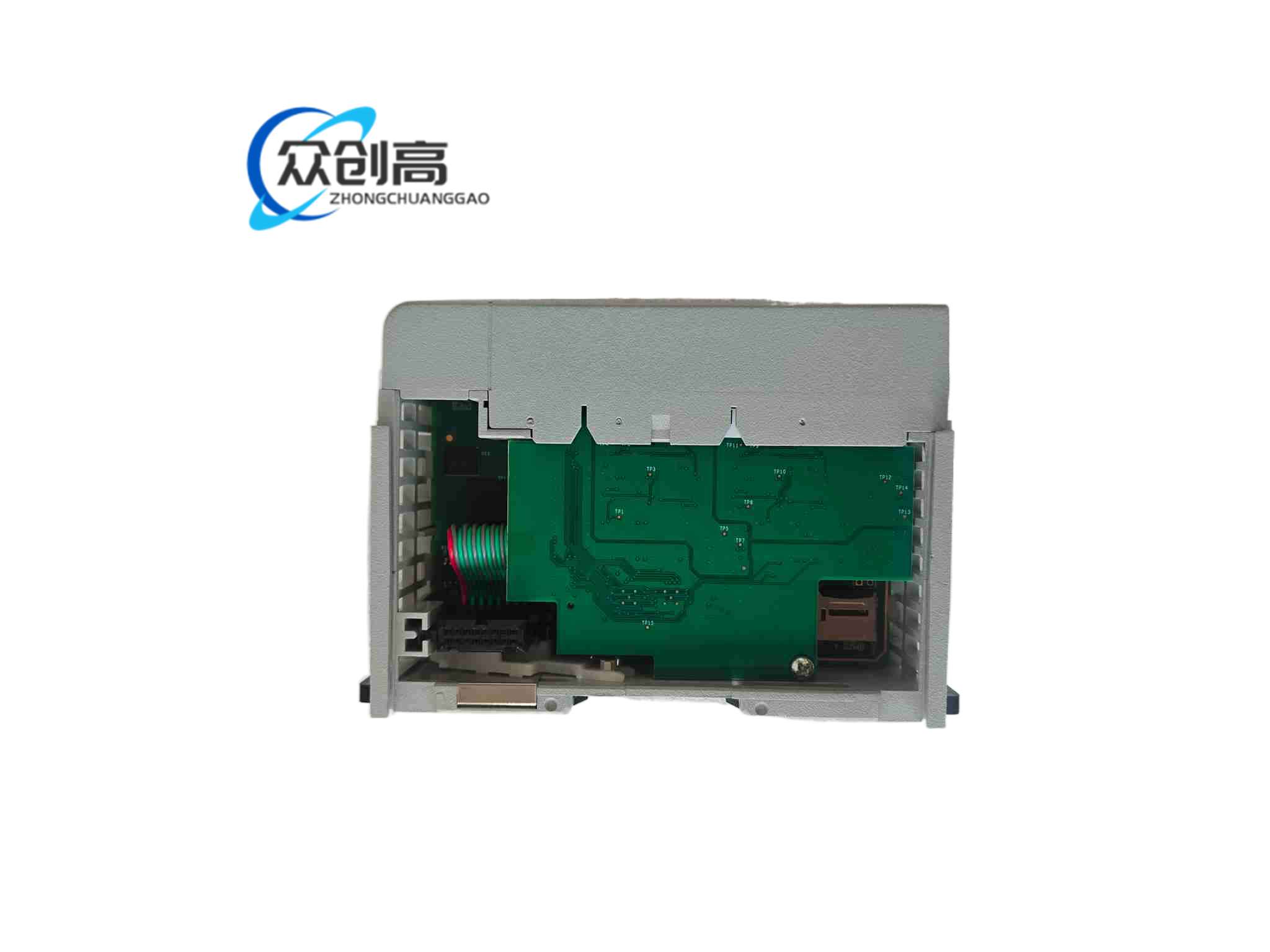

工业塑料/金属加固壳体，PCB三防涂层（网关型），隔离收发、RJ45磁耦、D‑Sub连接器、SD卡槽。

机架/背板短模块或DIN网关盒；以太网、串行、状态LED、SD卡分区布置。端口间及端口‑背板电气隔离。

上位控制器通过背板标签或以太网读写字表，模块内部把Modbus轮询/响应转为Logix标签数据；网关模式按映射表在Ethernet/IP适配器与PROFIBUS从站间转发I/O。

CompactLogix 插对应机架并由 RSLogix 导入AOP；纯网关装35mm DIN，设IP、站号、波特率、GSD。串行终端电阻、屏蔽接地按网络拓扑处理。

确认购买的是Modbus Plus通信模块还是Ethernet/IP‑PROFIBUS网关，二者固件、接线、组态工具不同。更改配置前备份SD/PC工程；隔离电压不代表可省略浪涌与接地保护。ATEX/Class I Div2 项目按具体批准单使用。
