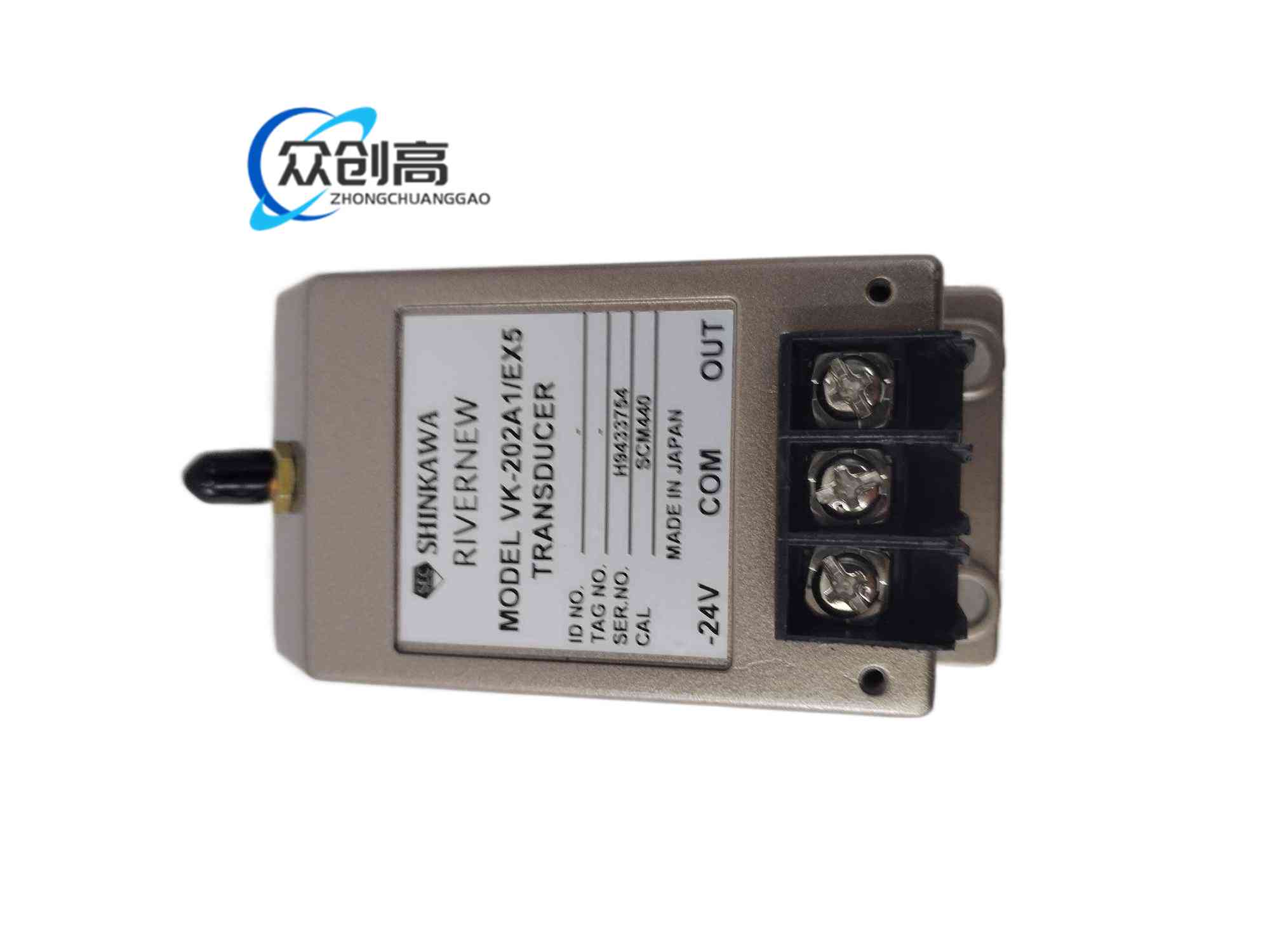

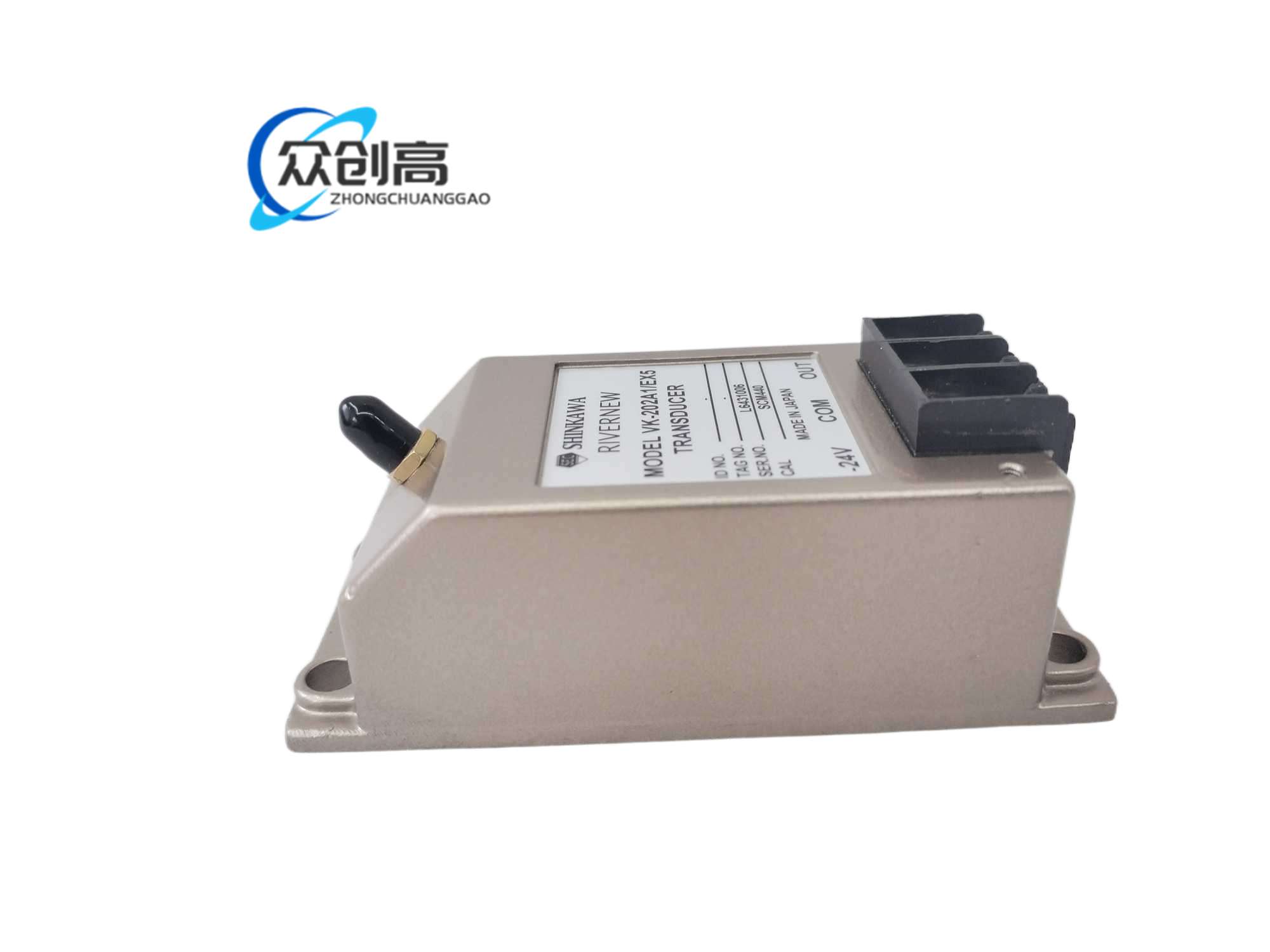

VK-202A1EX5 为非接触式电涡流振动/位移传感系统驱动单元，配合 VL 系列探头与 VW 系列延伸电缆组成旋转机械轴振、偏心、轴向位置测量系统。

该型号属于 VK-202A 电涡流变送系统，利用电涡流效应对金属轴面与探头间的间隙进行非接触测量，输出与间隙成正比的电压信号。系统用于汽轮机、发电机、压缩机、水泵、风机等大型旋转设备的在线状态监测与保护，可接入 TSI 监视器、PLC 或 DCS。EX5 后缀表示本安/防爆相关配置，适用于存在爆炸性气体环境的仪表回路。

标准系统线性量程约 2000 微米，等效约 80 mil，标校靶材采用 JIS SCM440 平面。系统由 VL 探头、VW 延伸电缆、VK 驱动单元三部分组成。驱动单元至监视器可采用三芯屏蔽电缆连接，系统延伸距离可按 15 米、29 米等系统电缆长度配置。防爆版本支持本安系统标定，可选 TIIS、FM、CSA、ATEX、NEPSI 等本安认证代码。

非接触测量轴振动、径向位移、轴向推力位置、偏心与胀差。高精度线性输出，抗油雾、抗电磁干扰能力强。配套前置器与监视卡可实现实时显示、报警比较、4-20 毫安变送和继电器保护。防爆版本可接入安全栅构成本安回路。

电厂汽轮机组轴振与偏心监测，石化压缩机组轴向位移保护，冶金风机与大电机轴承间隙监测，核电及水处理关键旋转机械状态诊断，防爆区域涡轮机匣与轴系安全监视。

标校材料为 JIS SCM440 平面，靶面直径不小于 15 毫米。标准线性范围按系统型号覆盖 0-2000 微米级。驱动输出为与间隙成比例的电压信号。系统频响依据探头、延伸电缆与监视器组合确定，可覆盖静态位移至高频动态振动。系统总延伸电缆最长可按厂商规定扩展，三芯屏蔽连接最远约 500 米。

探头头部采用耐腐蚀金属与线圈组件，典型外壳使用不锈钢。延伸电缆采用屏蔽同轴结构，驱动单元壳体采用金属机壳并配置绝缘件。防爆版本增加本安隔离、密封接头与安全栅适配设计。

系统由近轴 VL 探头、中间 VW 延伸电缆、机柜内 VK 驱动单元三部分构成。驱动单元设信号端子、屏蔽接地端、系统长度与标校选择部件。安装孔预装绝缘件，防止机壳接地引入噪声。防爆系统连接器采用绝缘套管或氟树脂带密封。

高频振荡电路通过探头线圈在被测金属轴面感应电涡流，轴面与探头间隙变化引起线圈阻抗变化，驱动单元将阻抗变化转换为与间隙线性相关的直流电压。监视器或 PLC 读取该电压后换算为位移、振动峰峰值、偏心或轴向位置。

探头安装前确认靶材牌号、表面平整度与标校材料一致，不同材料需重新标定。按系统长度选配延伸电缆，接头使用配套绝缘套管密封，禁止普通乙烯胶带用于高温处。驱动单元安装保持原厂绝缘件，屏蔽层接 COM 端子后单点接机柜接地排。本安系统必须通过批准的安全栅供电与接地，禁止在未经认证回路中直接替换非本安驱动单元。

信号电缆做兆欧测试后必须先放电再接驱动单元，避免击穿电路。户外淋雨环境不适用普通探头，进水会导致绝缘下降与灵敏度漂移。本安系统只允许在指定安全栅、指定电缆参数与指定接地方式下运行。探头连接器禁止长期浸油，油渗入会改变电缆电容并影响灵敏度。更换驱动单元前记录系统长度、标校材料与零位参数。
