VM-742B1-1 为新川 VM-7 系列 TSI 网络通讯模块，用于振动、温度、转速等监视数据上联。

该模块作为 VM-7 机架与上层主机、DCS、SCADA 或诊断系统的数据桥梁，汇集各监视卡件的轴振、位移、温度、转速信息，通过以太网规约转发，并支持系统冗余与热插拔。它不单独完成振动测量，而是保障多卡件数据同步、远程配置与故障诊断。

电源典型 24 伏直流，功耗约 1.5 瓦。通信支持 Modbus/TCP、TCP/IP，以太网 100Base-TX。工作温度 0-65 摄氏度。安装为 19 英寸 VM-7 机架前装槽位，尺寸约 128×20×220 毫米，重量约 0.45 公斤。正面设状态 LED，后部设以太网端口与背板总线接口。

实时汇聚 VM-7 监视模块数据，支持 Modbus/TCP 接入第三方系统。可冗余网络配置，降低单网故障导致的数据中断。配合新川 infiSYS RV-200 等诊断系统实现高级机械分析。热插拔依机架电源与槽位管理支持，便于不停机更换。

电厂汽轮机 TSI 数据上联，石化压缩机组远程状态监视，大型发电机轴系参数集中采集，工厂 DCS/SCADA 振动网络桥接，旋转机械预测性维护系统通信前端。

协议：Modbus/TCP、TCP/IP。物理层：100Base-TX 以太网。供电：24 伏直流。槽位通信：通过 VM-7 背板与各 VM 监视卡交换数据。指示：电源、链路、活动、故障 LED。合规：资料列 API 670、CE，具体以项目验收标准为准。

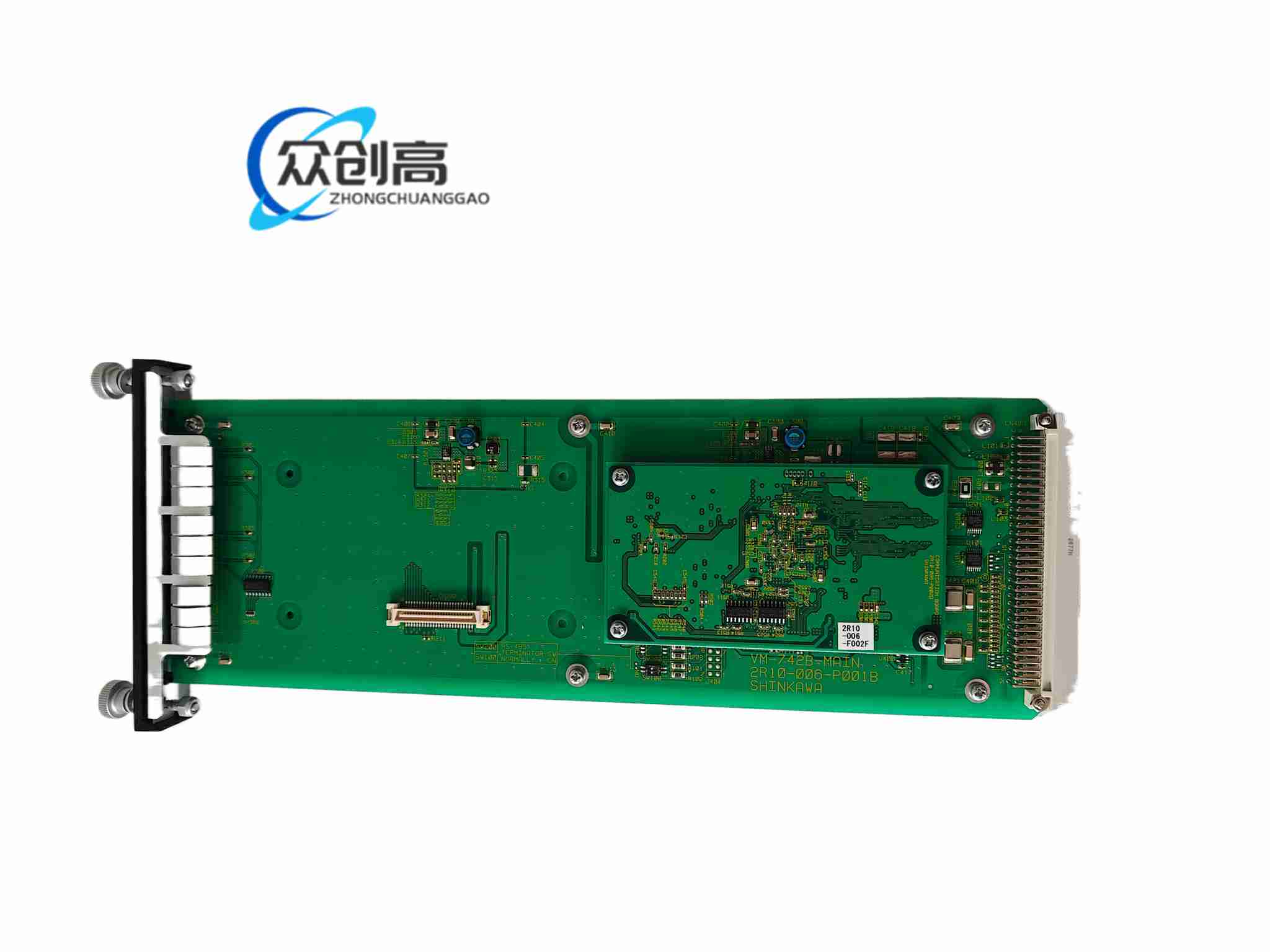

前面板为金属/工业塑料复合，PCB 为工业通信板，以太网接口为屏蔽 RJ45，背板连接器为镀金多针端子，机壳适配 VM-7 机架。

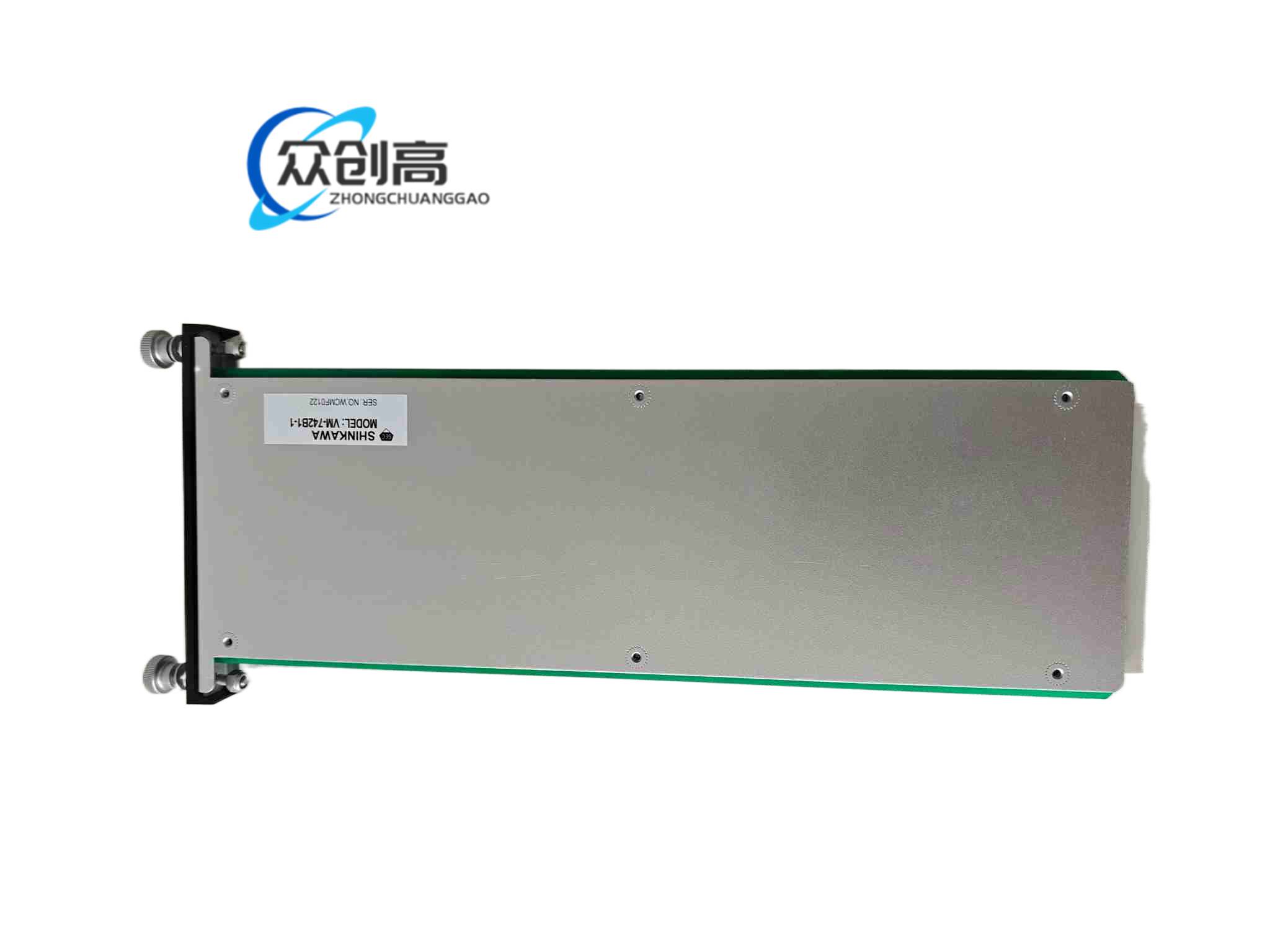

薄型机架插卡，正面状态灯与少量设置口，后部以太网与背板总线。与 VM-7 电源模块、监视模块、继电器模块组成完整 TSI 机柜。

各监视卡将振动、温度、转速等数据写入背板总线，VM-742B1-1 按通信规约打包为 Modbus/TCP 或 TCP/IP 报文，经 RJ45 上送主机。接收上层下发的配置、时钟同步与诊断命令，返回原始波形、特征值和设备健康状态。

插入 VM-7 机架指定通信槽，确认背板连接器完全就位。以太网电缆使用工业屏蔽网线，冗余网口分别接入 A/B 网络。电源由机架冗余电源供给，投运前检查 VLAN、IP、网关与 Modbus 地址。热插拔前确认机架支持该槽位在线更换。

IP 地址、Modbus 从站号不得与系统内其它控制器冲突。网线避免与高压动力线同桥架，长距离使用工业交换机并核实端口速率。更换模块后重新载入通信配置与机架映射表。LED 异常时先查背板电源、网口链路和固件版本，不盲目复位监视卡。
