产品名称

带减速器的两相混合式步进电机

产品简介

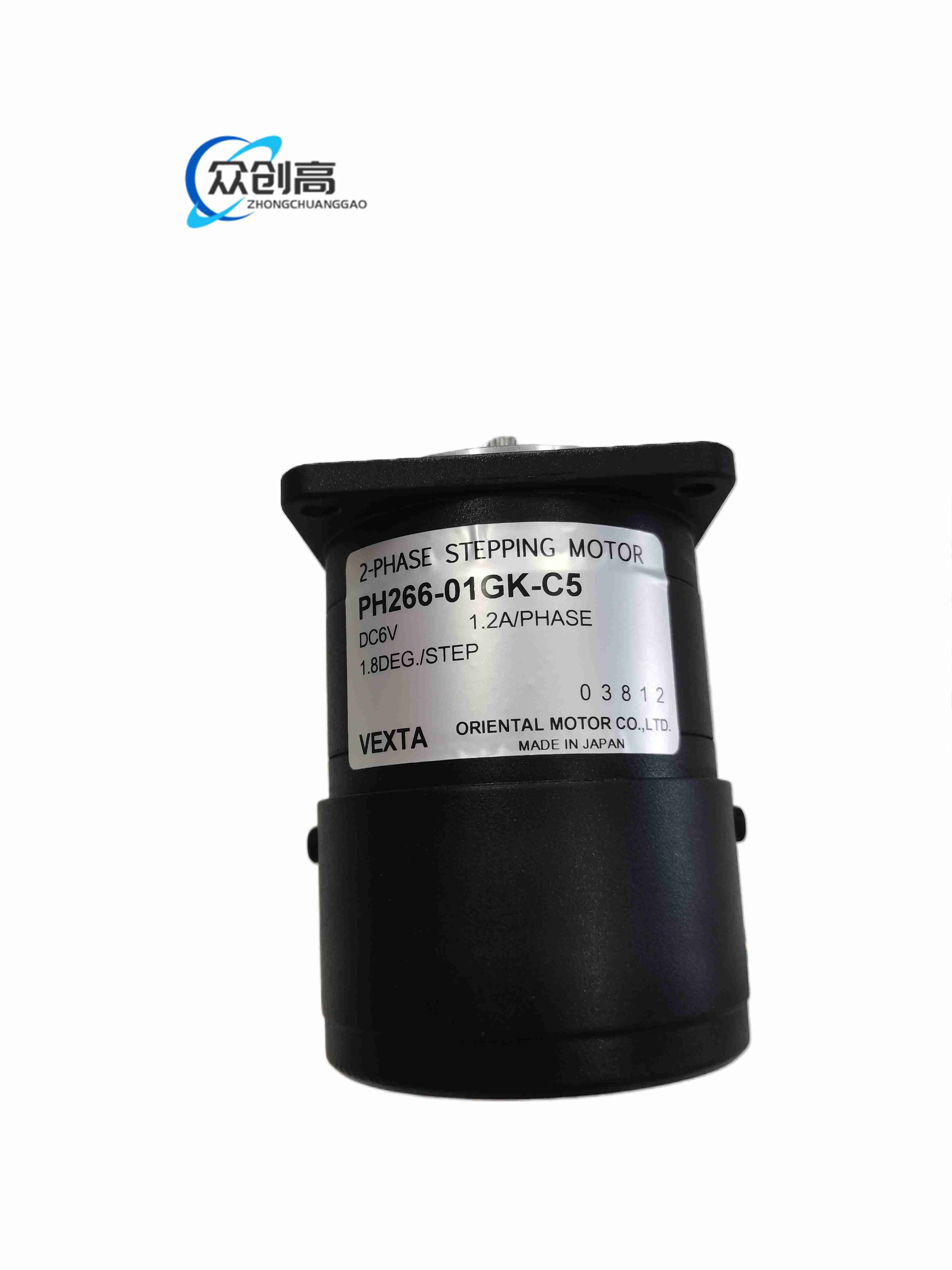

PH266-01GK-C5 是 VEXTA PH 系列步进电机加 GK 精密减速机构的型号，用于低速、大扭矩和精细定位场景。

技术规格

基础电机为两相混合式步进电机

基础步距角 1.8 度

56 mm 方身，相当于 NEMA 23

集成 GK 减速器

C5 为连接器出线或工厂接线选项

常用驱动器供电 24 至 48 VDC

工作温度 0 至 40 摄氏度

功能特点

减速后输出扭矩增大

低速运行更平稳

定位分辨率按减速比细化

保持扭矩优于普通直驱步进

适合频繁启停和短行程定位

结构特征

电机本体加行星/精密减速段

前端法兰安装

输出轴连接负载

C5 版本便于现场接线和维护

应用场景

转盘分度

夹爪执行机构

小型上下料站

精密送料机构

阀门执行机构

小负载传送带定位

使用注意事项

减速比不同会导致转速和扭矩不同

安装时保证电机轴与负载同轴

避免径向载荷过大

驱动器电流和微步参数需按电机规格设置

减速段需按厂家要求定期维护
