SST PB3 系列 PROFIBUS‑DP 通信模块，ControlLogix/CompactLogix 背板用，RLL 表示通过 Logix 标签/梯形逻辑映射DP数据。

安装在 Rockwell ControlLogix 机架，作为 PROFIBUS‑DP 主站或从站连接西门子/第三方DP变频器、远程I/O、阀门岛，把DP数据映射为 Logix 标签，免去外部PC网卡。

背板数据路径与Logix标签直映；端口按具体硬件为DB9 PROFIBUS，速率9.6k–12Mbps，主/从/FDL可配置。同系资料参考PB3处理：独立网络处理器、冷启自诊断、0–60℃、PCI/背板供电按机架。CLX变体通常单/双口依订货，RLL强调Logix RLL数据交换。

DP主站扫从站、从站响应ControlLogix数据请求；GSD导入第三方设备，标签化读写，故障LED与SST配置/Studio AOP诊断。

ControlLogix 主控连PROFIBUS老旧传动、西门子远程I/O、智能定位器、称重与流量站；混线改造保留DP现场设备而不换传感器。

Rockwell机架模块壳体、PCB、DP收发隔离、背板金手指、DB9接头；工业级元器件。

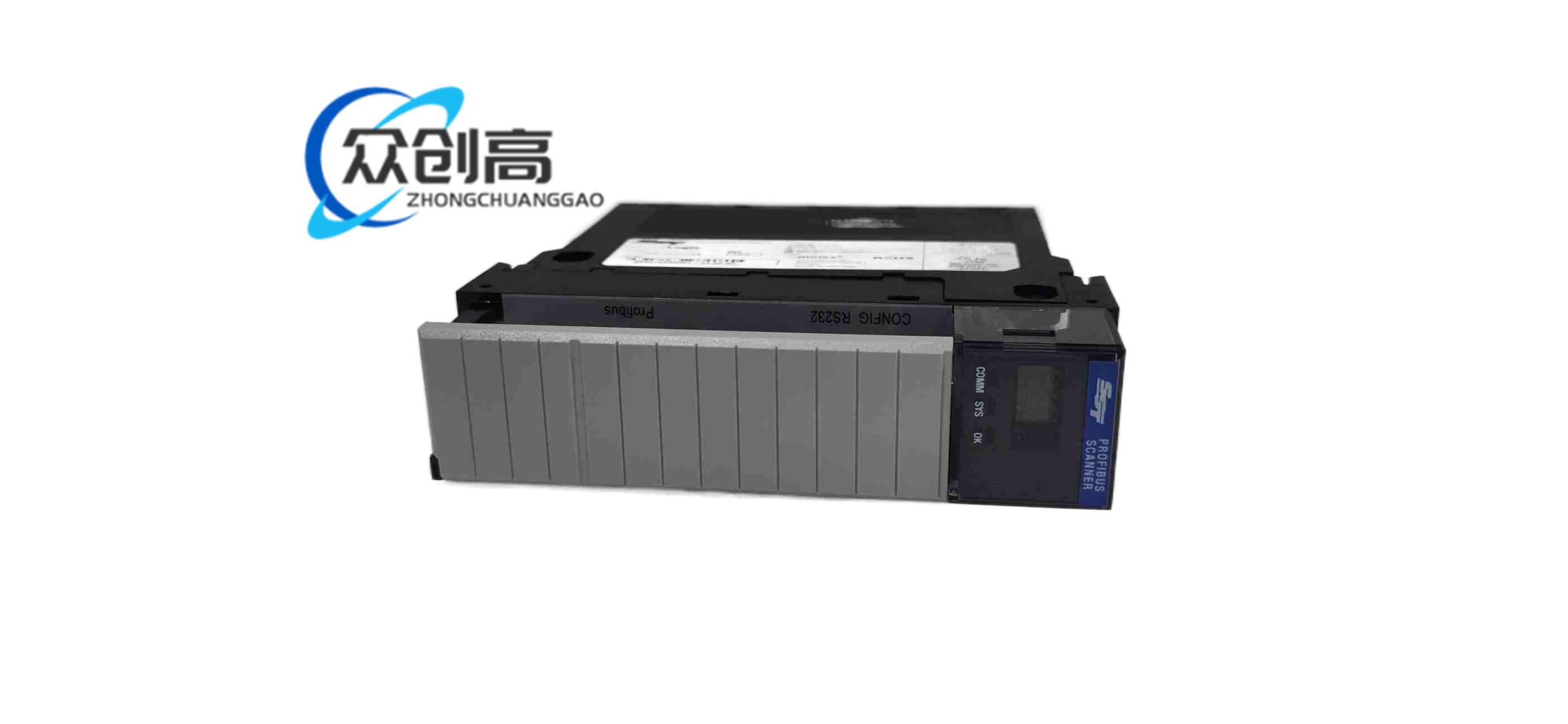

机架插模块，前面DB9与状态灯，背面ControlLogix背板总线；与控制器共享机架电源与扫描。

Logix 标签写入输出数据，模块按DP主站周期发往从站；从站返回输入数据写入标签区。从站模式则响应外部DP主站并映射至Logix输入/输出表。

插入兼容ControlLogix机架槽位，Studio/RSLogix导入SST AOP与DP设备GSD。PROFIBUS电缆用专用屏蔽双绞线，总线两端终阻，地址不冲突。

确认固件支持主/从及所需DP‑V0/V‑V1服务；与第三方西门子从站先做单站通信再扩网。更换模块前备份ACD工程与DP配置，避免站点地址重复造成总线掉站。
