产品名称
DL06 系列微型可编程逻辑控制器，集成直流输入与晶体管输出。
产品简介

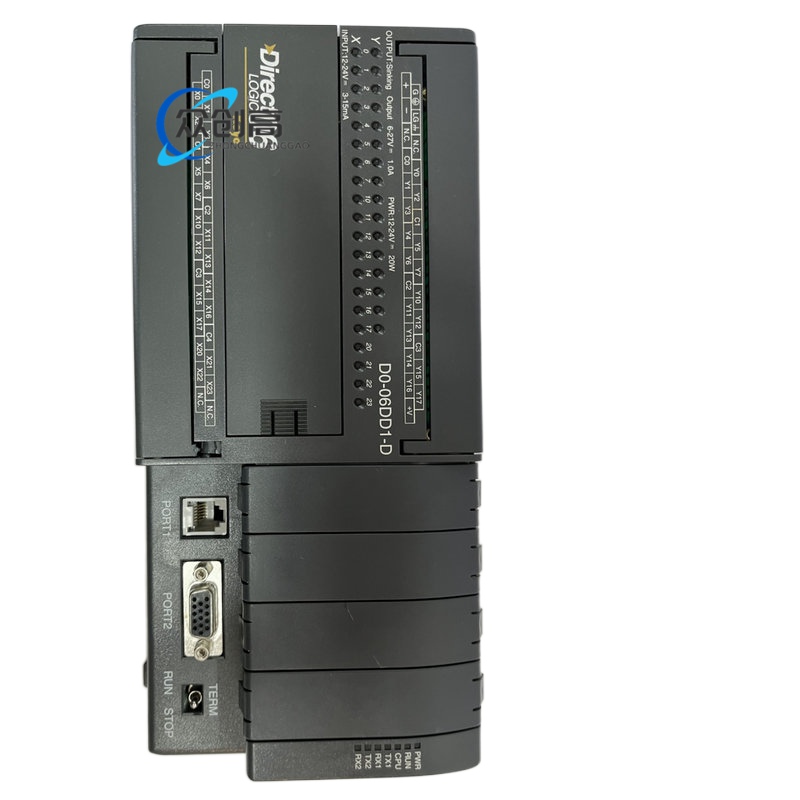

D0-06DD1-D 属于 AutomationDirect／Koyo DirectLOGIC DL06 固定I/O CPU，自带20点直流输入、16点直流漏型输出，并保留4个扩展槽，适合小型机械与盘柜控制。
技术规格
- 品牌：DirectLOGIC，Koyo／AutomationDirect 供应
- 系列：DL06
- 输入：20点直流，12–24VDC，漏／源兼容，5组隔离公共端，每组4点
- 输出：16点直流漏型，6–24VDC，1A/点，4组隔离公共端，每组4点
- 高速输入：前4点可配置计数、脉冲捕获或中断，资料标称7kHz
- 高速输出：2点可配置脉冲串或步进／方向，最高10kHz，0.5A/点
- 内存：总14.8k字，梯形逻辑约7.6k或7k字，其余数据／V内存依资料口径
- 通信：两个内置串口，其一RS-232，其二RS-232／422／485；支持DirectNET、Modbus RTU、ASCII
- 扩展：4个选项槽，可加I/O、通信卡
- 电源：外部12–24VDC给输入／输出系统；CPU逻辑供电按DL06机架电源模块配置
- 编程：DirectSOFT／相关梯形软件，版本按厂家要求
- 环境：资料常见0–55℃，存储与振动指标按安装手册
功能特点
- 固定20入16出，减少小系统外部模块数量
- 内置高速计数、中断、脉冲输出
- 支持PID，资料标称最多8回路
- 实时时钟、电池备份、保持数据
- 通过扩展槽接入模拟量、网络、特殊功能
应用场景
- 小型输送线、包装机、盘柜逻辑控制
- 步进／伺服简单定位
- 替代继电器盘，做设备改造与远程I/O集中
性能参数
- 基本指令执行约0.6μs/步（供应商资料）
- 输入滤波、计数最高7kHz，输出脉冲最高10kHz
- 通信波特率依端口9.6k–38.4k或更高，按实际固件
材质构成
- 工业塑料主机壳
- 多层PCB、螺钉端子或弹簧端子依版本
- 晶体管输出级、光电隔离器件
结构特征
- 矩形控制器本体，底部/背部导轨或盘面安装
- 前接输入／输出端子，侧置扩展槽
- 自带通信口与状态LED
工作原理
CPU循环扫描输入状态，执行梯形程序与高速功能，更新输出晶体管状态，并通过串口与主站、HMI或变频器交换数据。
安装要求
- DIN导轨或控制盘面板固定
- 12–24V现场输入电源容量按传感器总电流预留
- 晶体管输出避免超限，感性负载加续流保护
- 编程电缆使用厂家指定串口线，避免PC直连误接
使用注意事项
- 输出为晶体管漏型，不直接驱动大功率交流负载
- 电磁阀、继电器线圈必须加抑制二极管或RC
- 更换电池、固件或扩展卡前断电
- 高速输入与脉冲输出功能互斥配置时按手册启用
