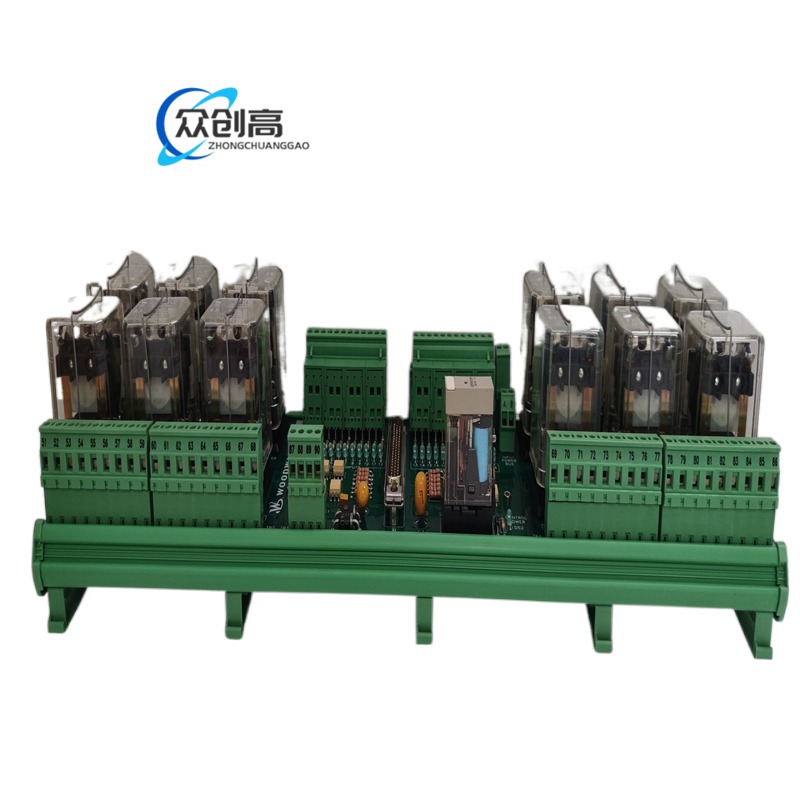

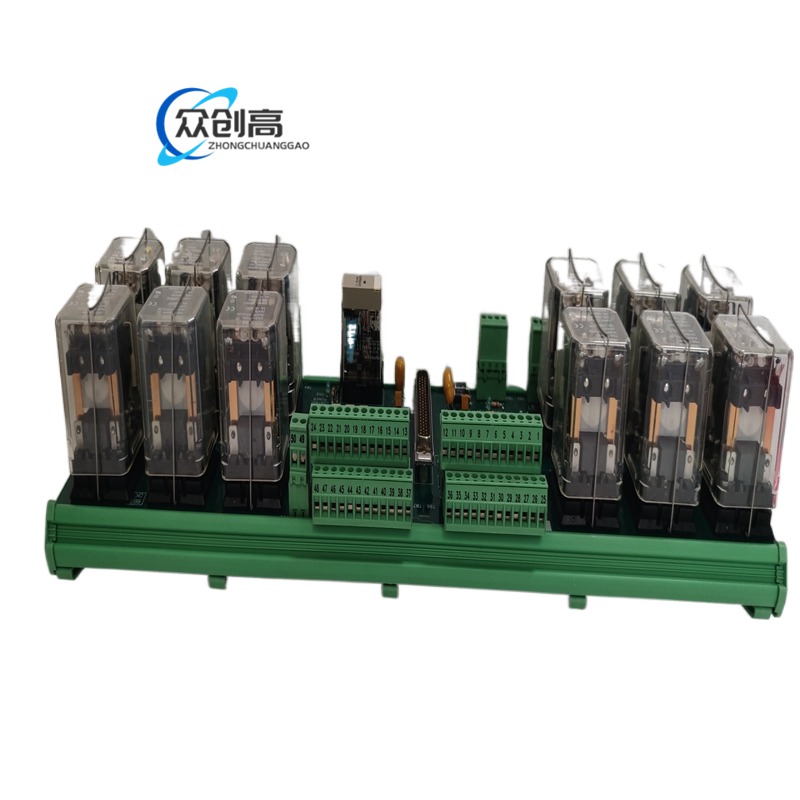

产品名称：Woodward 5441-693 高密度离散量现场终端模块（HD Discrete I/O Field Terminal Module）

产品简介：5441-693 是伍德沃德 Vertex-Pro 平台的高密度离散量 I/O 模块，用于发电、油气涡轮控制与联锁系统，是老款 5441-629 的直接升级替代款，目前在产。

技术规格：

功能特点：每通道 LED 状态指示，具备短路/开路检测、触点粘连报警；输入侧光耦隔离、输出侧继电器隔离，抗干扰强；支持热插拔；兼容 MicroNet、505/505E、ProTech 等平台。

应用场景：燃气轮机/蒸汽轮机紧急跳闸（EST）、报警输出、辅机联锁；发电机断路器控制、同步装置、励磁系统切换接口；压缩机、泵、风机等工业驱动的启停与联锁回路；与 DCS/SIS 系统对接提供硬接线干触点接口。

工作原理：模块通过 RS-485 Modbus RTU 与控制器通讯，现场 24V DC 干触点信号经光耦隔离后送入控制器，控制器下达的开关指令由 13 路 SPDT 继电器输出驱动外部接触器、电磁阀、报警器或跳闸回路。

安装要求：安装于 19" 机架或 35 mm DIN 导轨；背板供电由系统提供隔离 24V DC；接线时 DI 侧接现场干触点，DO 侧接负载，屏蔽线接地良好。

使用注意事项：模块替代 5441-629 时须核对系统固件版本与机箱背板兼容性；继电器输出单通道不得超过 5 A 240V AC / 30V DC；定期通过面板 LED 与 Modbus 诊断寄存器检查触点粘连与通道故障。
