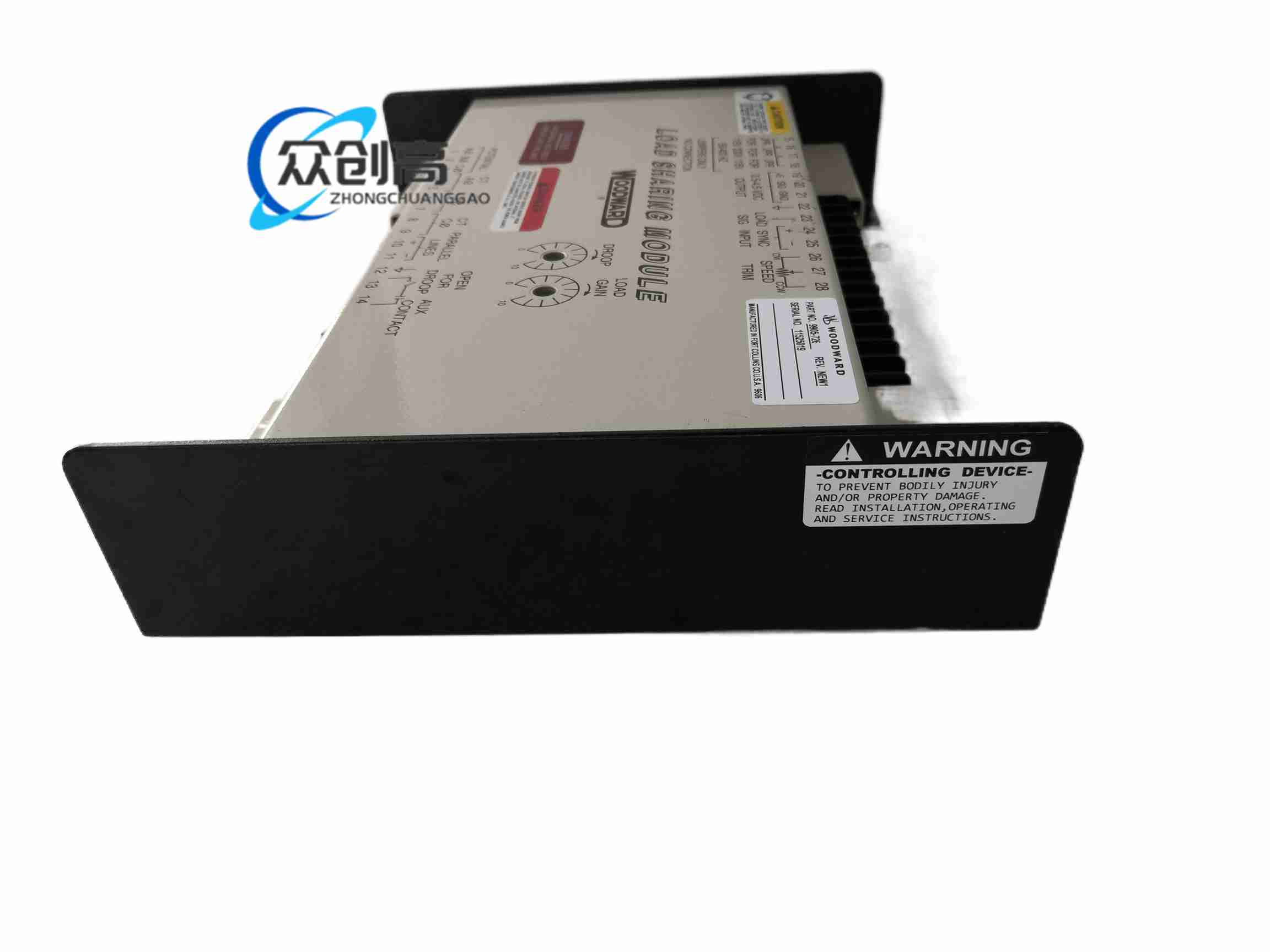

产品名称：2301A 系列正向动作速度控制与负荷分配模块（模拟式调速板）
产品简介：由美国 Woodward 公司生产的 2301A 系列电子负荷分配与速度控制模块，属于模拟式正向动作速度调节器，主要用于燃气轮机或蒸汽轮机的速度控制，支持等转速（isochronous）与负荷分配（load-sharing）两种运行模式。
技术规格：
- 供电电压：20–40 VDC（低压型）；88–131 VAC 或 90–150 VDC（高压型可选）
- 执行器输出：0–200 mA，最大负载 40 Ω，正向动作（0 mA = 怠速，200 mA = 满速）
- 速度基准输入：1–5 VDC（或通过 250 Ω 跳线接入 4–20 mA）
- MPU 输入：1–30 V p-p，1 kHz – 25 kHz，0.010–0.040 英寸气隙
- 负荷分配输入：来自 5 A CT 副边的 0–6 VDC，板上增益可调
- 转速降范围：0–10%（20 圈电位器调节，逆时针到底为等转速模式）
- 功耗：典型 8 W，最大 15 W
- 隔离：输入/输出 500 V 隔离，负荷分配线光电耦合
- 工作温度：–40 °C 至 +85 °C
- 安装方式：8.5″ × 2″ 欧式板卡，插入 2301A 机箱或 DIN 卡箍
功能特点：
- 正向动作特性：输出电流增大对应速度升高
- 支持单机等转速运行或多机并联负荷分配
- 板上可调转速降，避免并联机组抢频
- 驱动 Woodward PG-PL 或 TG-13 执行器，直接控制燃料阀或蒸汽节流阀
应用场景：管道站场 5 MW 级燃气压缩机组、医院 3 MW 级热电联产机组等需要刚性速度控制的场合；可孤岛运行，也可与电网并联。
安装要求：插入 2301A 标准机箱；CT 副边负荷分配信号接线需注意极性；调试时先将转速降设定在 4%，在 0 mA 处调零，再逐步提升速度至同步转速。
使用注意事项：作速度基准的 250 Ω 跳线选择决定 4–20 mA 或 1–5 VDC 输入模式，接错会导致调速反向；欧式板卡对静电敏感，插拔需采取防静电措施。
