产品名称：发动机发电机综合控制与保护包，属于EGCP-2系列微机化机组控制装备。

产品简介：用于柴油、燃气等发动机发电机组自动运行管理，集成发动机控制、发电机励磁调节、自动同步、有功与无功负载分配、电气保护及通信功能，适用于单机、多机并联、备用电源、孤网和并网场景。

技术规格：工作电源为9至32伏直流，标称12或24伏；PT电压输入50至150伏交流，区别于同系8406-120的150至300伏；CT电流输入0至5安；发电机频率40至70赫兹；磁拾取输入100至1000赫兹；离散输入16路；继电器输出额定10安/250伏交流、10安/30伏直流；模拟输出含4至20毫安、0至10伏等；通信含RS-422/RS-485的Modbus RTU/ASCII以及EGCP间RS-485网络。

功能特点：完成电压调节、频率调节、自动同期、负荷分配、顺序启停；内置过压、欠压、过频、欠频、逆功率、不平衡、短路、接地等保护；支持恒频与下垂运行模式；双背光液晶加薄膜键盘就地操作。

应用场景：医院、数据中心、楼宇备用发电机组；矿山、偏远站点主用电源；船舶电站；多机并联至多8台、单台机组功率可至30兆瓦级。

性能参数：运行温度-20至70摄氏度；存储-40至105摄氏度；湿度95%无冷凝（30至60摄氏度）；振动5至2000赫兹4G、10至2000赫兹0.04G²/Hz；冲击按MIL-STD-810C 516.2；防护IP56（装入通风机箱后）；外形约282×358×69毫米，重量约0.9至2.0千克。

材质构成：控制机体采用工业塑料与金属安装结构，接插件采用免螺丝弹簧夹持端子，内部为微机控制板、电源板、I/O板。

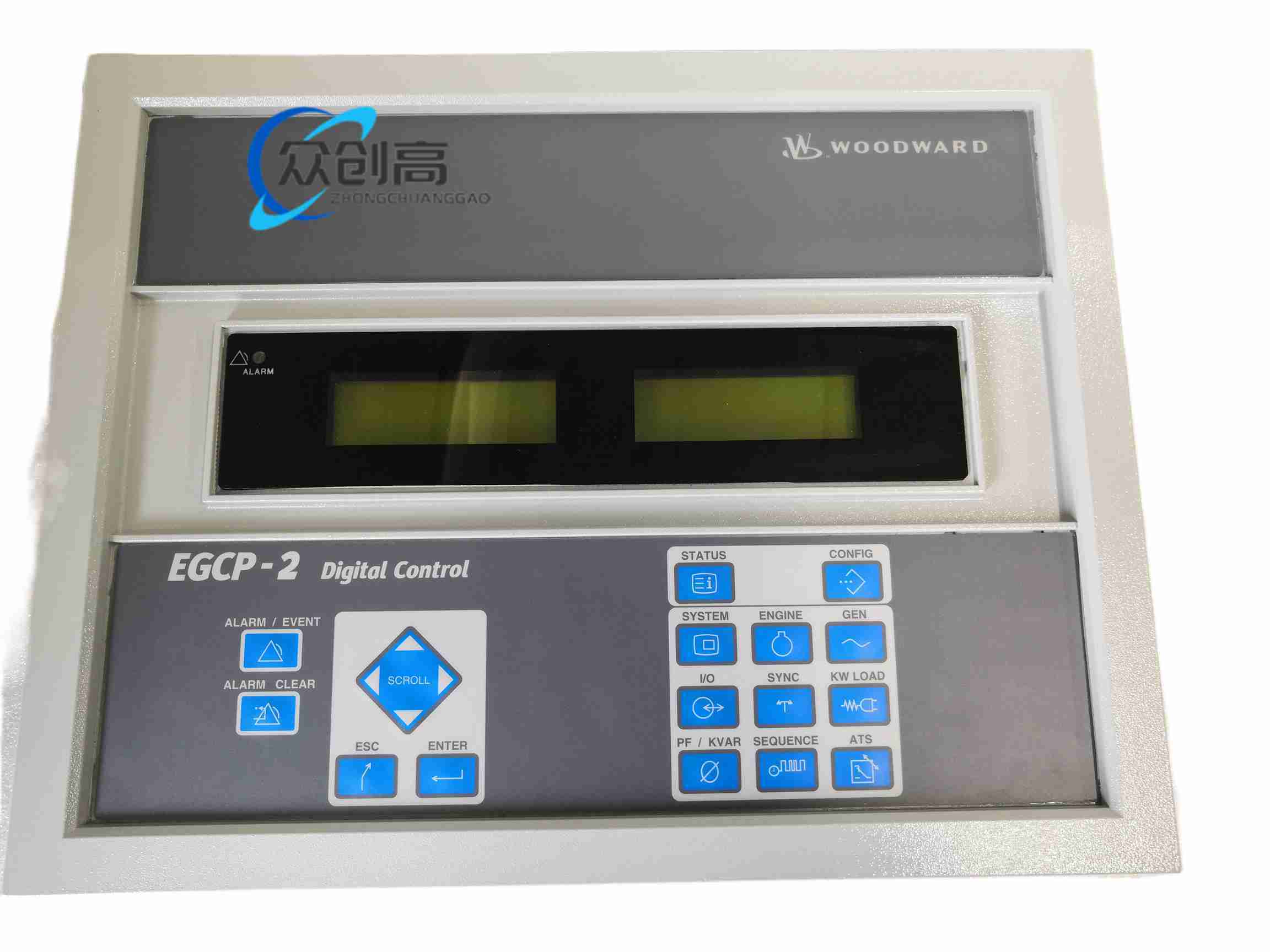

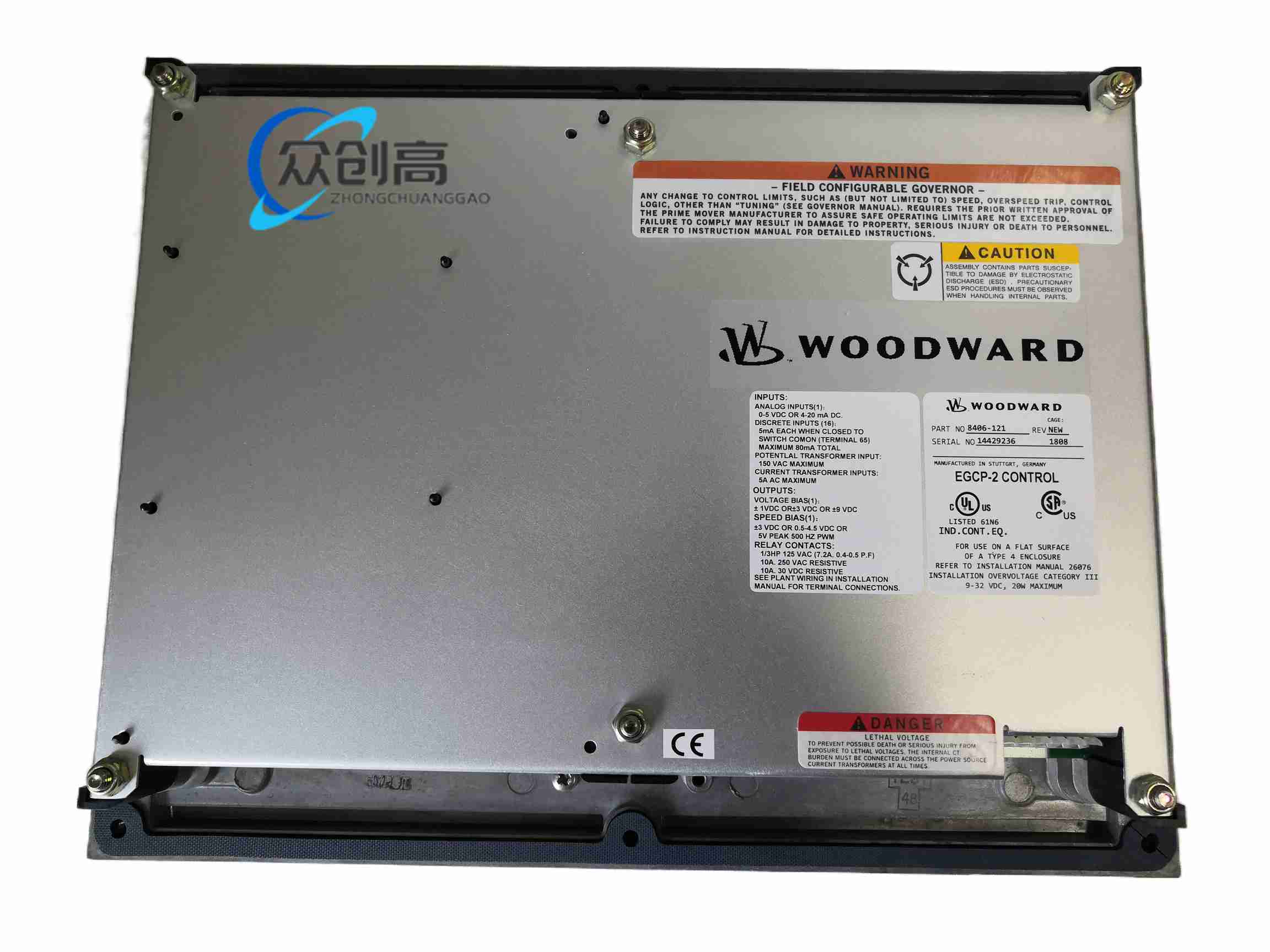

结构特征：前面板液晶加按键，后部多组插接端子；可安装在发动机机架附近控制箱或机房控制柜。

工作原理：采集PT、CT、磁拾取、温度压力、离散信号，由微处理器计算转速、电压、频率、功率，输出励磁、油门/燃气执行、启动、停机、报警指令，并通过Modbus上传SCADA。

安装要求：控制箱预留282×358毫米面板空间；电源用独立12/24伏蓄电池回路并加保护；PT、CT端子按50至150伏PT版本接线，不接入超范围高压；通信屏蔽层单点接地。

使用注意事项：投运前核对8406-121的PT量程，避免误用8406-120；CT二次侧不许开路；潮湿、盐雾环境加强机箱密封；参数修改通过PC配置软件备份后下载；并联运行先完成相位、极性、CT方向校验。
