产品名称

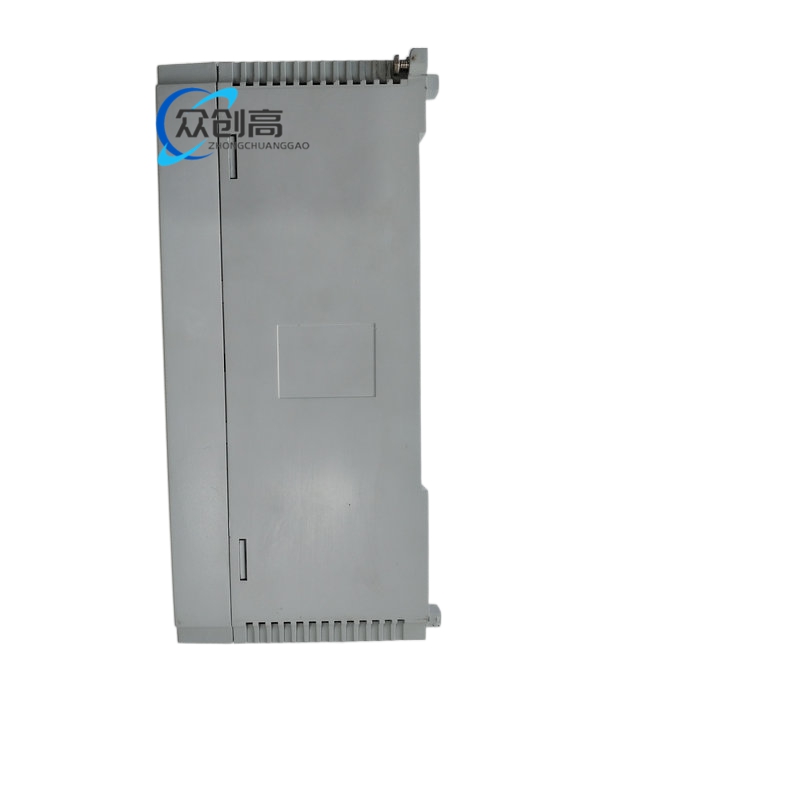

CP-9200SH-CPU 运动控制单元（支持 MECHATROLINK-II）
产品简介
Yaskawa CP-9200SH-CPU 是安川电机 MP920 / MP930 可编程多轴控制器平台中的专用运动控制 CPU 模块。其内置的专用运动协处理器能够以 1 毫秒的超短周期，通过 MECHATROLINK-II 总线对多达 8 个伺服轴进行高精度位置、速度或转矩指令更新，确保在电子齿轮、电子凸轮、飞剪、追剪等复杂应用中的绝对同步性。这种硬实时性能是通用 PLC 通过脉冲输出或普通现场总线难以企及的。
技术规格
- 制造商：Yaskawa Electric Corporation（安川电机）
- 产品类型：运动控制专用 CPU 模块
- 适用系统平台：MP920 / MP930 可编程多轴控制器
- 最大控制轴数：8 轴（通过 MECHATROLINK-II）
- 基本控制周期：8 轴为 1 ms，4 轴为 0.5 ms
- 程序存储器：SRAM + Flash（支持掉电保持）
- 逻辑指令处理速度：约 0.15 μs/步
- 通信接口：
- 专用 MECHATROLINK-II 端口（用于连接 Σ-II 系列伺服驱动器）
- RS-232C 编程/调试端口
- 可选配 Ethernet、DeviceNet、Profibus-DP 等通信模块（安装于扩展槽）
- I/O 能力：通过 I/O 模块扩展，支持数字量与模拟量输入输出
- 工作温度范围：0°C 至 +55°C
- 安装方式：DIN 导轨安装
- 认证标准：CE、UL、cUL、KC
功能特点
- 一体化架构带来工程效率革命
- 1 ms 周期实现 8 轴硬实时同步
- 支持电子齿轮、电子凸轮、飞剪、追剪等复杂运动
- 可选配多种现场总线通信模块
- 程序掉电保持
工作原理
CPU 执行 PLC 顺序逻辑，专用运动协处理器通过内部背板总线向 MECHATROLINK-II 端口输出运动轨迹指令；指令经 MECHATROLINK-II 网络传送至 Σ-II 系列伺服驱动器，由驱动器完成闭环位置-速度-转矩计算并驱动伺服电机。编码器位置反馈经同一网络回传，形成实时同步闭环。
材质构成
工业级电子元件印制电路板；金属屏蔽框架；带状态 LED 指示灯的塑料前面板。
结构特征
标准机架插卡式模块；背板总线连接；前面板状态指示 LED；内部信号隔离电路布局。
应用场景
半导体制造设备、印刷机、包装机械、多轴机器人辅助控制、高速自动化装配线。
安装要求
- 安装于工业控制柜内
- 插入 CP-9200SH 机架背板槽位
- 确保机柜通风
- 相邻模块间保持最小 10 mm 间隙
- 机柜可靠接地
使用注意事项
- 避免振动与机械冲击
- 严格匹配背板总线规格
- 重载运动状态运行下禁止热插拔
- 配置编码器参数须严格匹配所连接伺服电机
- 定期进行固件检查
