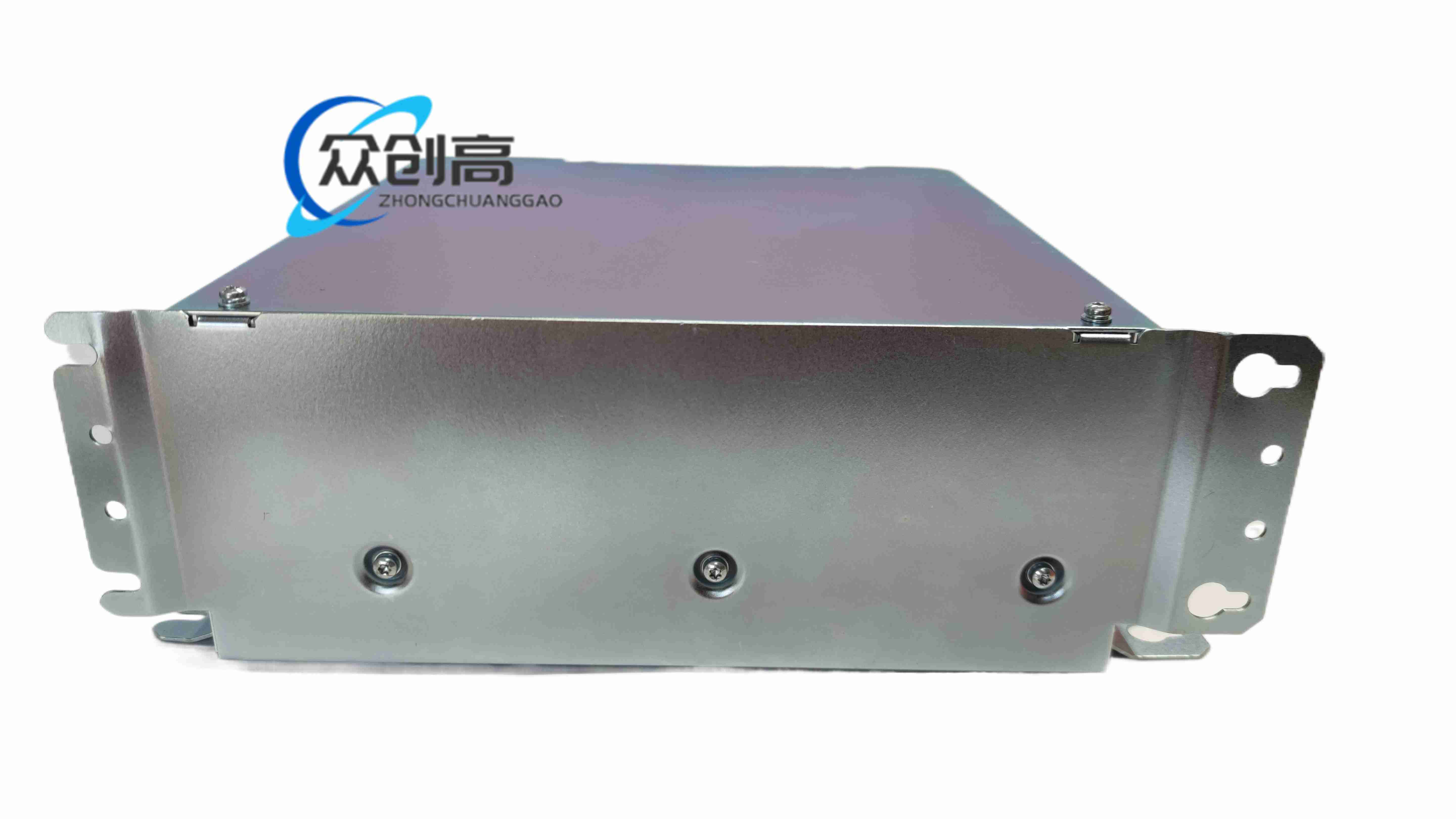

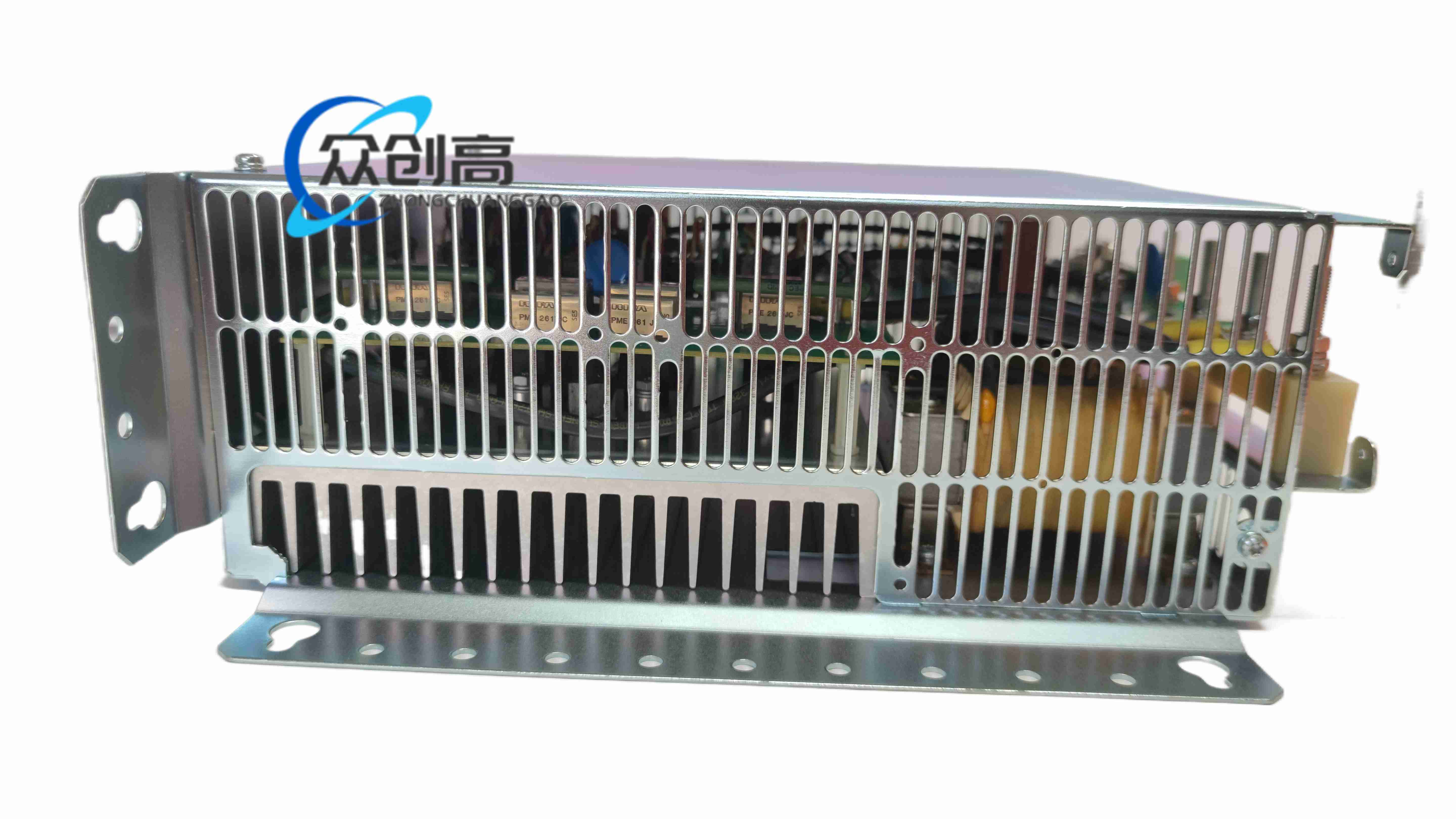

产品名称：DCS800/DCS880直流传动磁场励磁模块（四象全控）

产品简介：该模块为直流电机他励磁场提供受控直流电流，支持磁场反向与快速弱磁/去磁，配合ABB直流整流传动用于可逆轧机、起重、试验台等需要四象励磁的场合。

技术规格：磁场电流0.3–50A连续；进线单相110–500VAC±15%（资料按DCS800字段），控制/辅助依系统为24VDC或115/230VAC控制电子供电；四象全控反并联晶闸管桥；内置进线电抗；磁场电压按线电压折算并限幅，单相资料公式UA≤UV×(1+TOL)/1.09；配合DCS800-S0x等整流系统时可扩展三相200–500V供电组件；机械尺寸依DCF803对照约为370×125×342mm，DCF804具体以订货图确认；工作温度按传动柜环境0℃至+55℃或宽温版本另核；绝缘设计按690VAC等级。

功能特点：磁场正反向切换；快速励磁/去磁；与DCS800/DCS880主整流器参数化联动；磁场失磁、过流、过温监督；内置电抗降低电流纹波。

应用场景：可逆轧机主传动、矿井提升、起重卷扬、造纸分部传动、大型同步机励磁配套、直流电机动态制动试验。

材质构成：金属功率机箱；晶闸管功率桥；铁芯进线电抗；控制板与熔断器/缓冲电路；强迫或柜内风冷依系统。

结构特征：功率_stack与控电子分区；前部或柜内可抽模块；磁场输出、进线、控制总线分区端子；与主控/励磁接口通过DCSLink或系统总线。

工作原理：传动控制器根据电机转速、转矩与弱磁需求给定磁场电流设定值，DCF804以全控反并联晶闸管调节正负磁场电压，闭环稳定磁场电流；反向指令下两组桥切换实现励磁极性反转，实现四象运行。

安装要求：装入直流传动柜内导轨/面板；按50A磁场电流选输出电缆并留降额；进线电抗按手册保留；控制电子供电与DCS800主控制器版本匹配。

使用注意事项：他励电机严禁磁场开路运行；反向励磁需核对电机绝缘与去磁能量；更换后做磁场电流校准、失磁保护与过流跳闸测试；湿度和粉尘环境提高柜体防护与除湿。
