ABB CAL16-11A

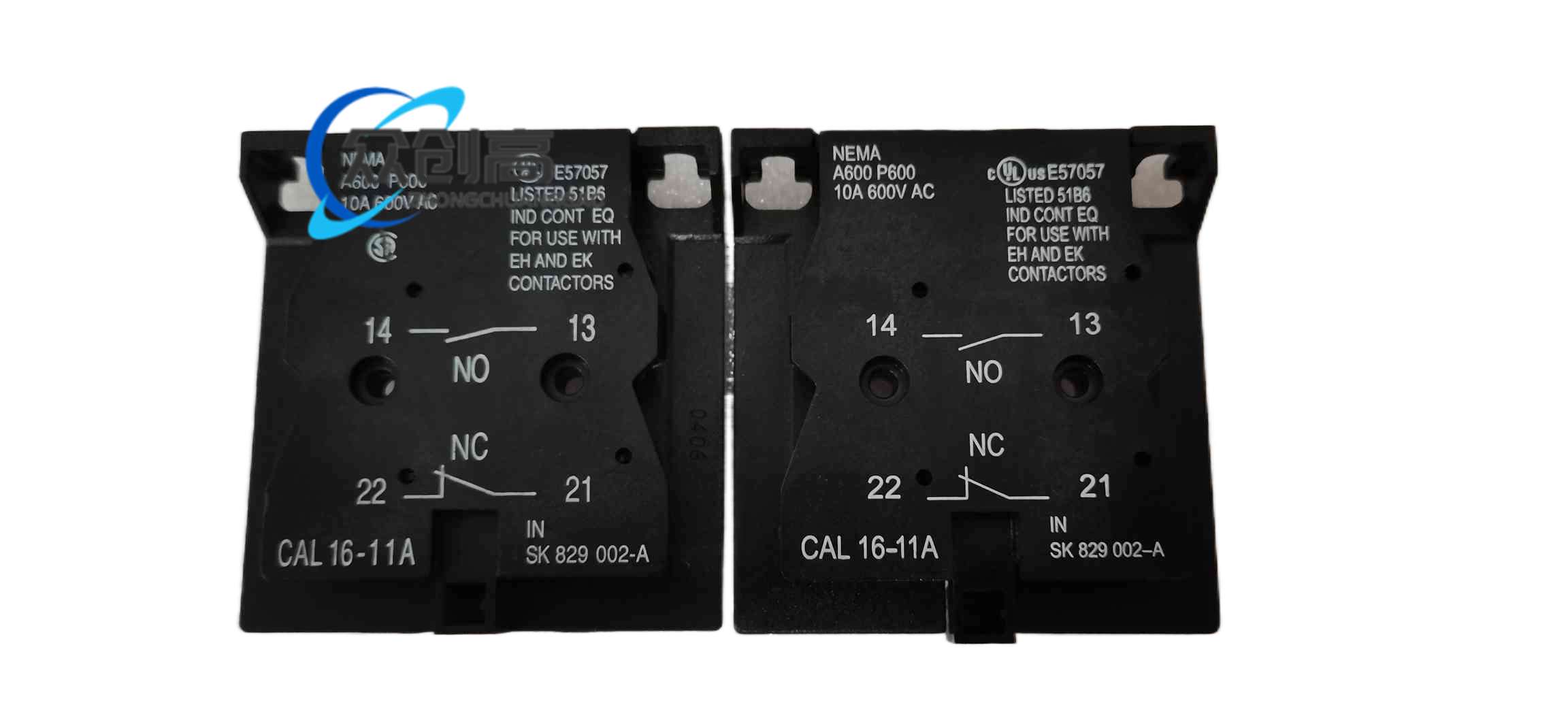

产品名称：CAL16-11A 辅助触点模块（Auxiliary Contact Block）

产品简介：CAL16-11A 是 ABB 推出的 2 极螺钉式左侧安装辅助触点模块，提供瞬时常开（N.O.）与常闭（N.C.）触点，适用于标准工业环境，作为接触器附件扩展信号反馈能力。

技术规格：

型号：CAL16-11A（产品 ID：SK829002-A）
极数：2 极螺钉式
安装方式：接触器左侧安装
触点类型：瞬时常开 + 常闭
额定绝缘电压 Ui：690 V（依据 IEC 60947-5-1 与 VDE 0110）
约定自由空气发热电流 Ith：16 A（40 ℃）
额定工作电流 AC-15：500 V 下 1 A；690 V 下 1 A；24/127 V 下 6 A；220/240 V 下 6 A；380/400 V 下 4 A
额定工作电流 DC-13：24 V 下 6 A；48 V 下 6 A；72 V 下 4 A；125 V 下 1.8 A；250 V 下 0.6 A
短时耐受电流 Icw：0.1 s 内 100 A；1 s 内 50 A
短路保护：gG 型熔断器 10 A
最小开关容量：0.25 VA / 12 V / 5 mA
每极额定功耗：0.2 W
额定频率：50/60 Hz

功能特点：

应用场景：作为 ABB A-line 等系列接触器的左侧附件，用于工业控制电路中扩展辅助信号，实现状态反馈、电气联锁、控制回路扩展等。

性能参数：

材质构成：塑料模壳 + 银合金触点 + 磷青铜导电件；螺钉为 M3.5 钢制带线夹。

结构特征：模块化小型附件，2 极螺钉接线，左侧卡接安装于接触器；端子出厂处于打开位置，方便接线。

工作原理：通过机械联动随接触器主触点同步动作，将主回路的通断状态转换为辅助触点的 N.O./N.C. 信号，供控制回路采集。
