产品简介
德国 BARTEC 公司 MODEX 系列防爆分布式 I/O 系统中的 PROFIBUS-DP 现场总线接口模块，用于危险区域（Zone 1/21）内本安型模拟量信号的采集与传输，是过程控制系统中连接现场两线制变送器与上层控制系统之间的关键通信枢纽。
技术规格
- 产品系列：BARTEC MODEX 07-7331 系列
- 型号编码：07-7331-23040000（2304 = 8 路 4…20 mA 模拟量输入，Ex i 本安型）
- 通信协议：PROFIBUS-DP（通过旋转编码开关设定模块地址）
- 输入通道：8 路 4…20 mA 模拟量输入，本安型（Ex i）
- 分辨率：16 位，抗干扰能力强
- 供电电压：DC 24 V（20…30 V）
- 功耗：约 7.8 W（模块）/ 4.9 W（典型）
- 防护等级：模块 IP 66，端子 IP 20，加端子盖后 IP 30
- 防爆认证：ATEX、IECEx、CSA、UL（Ex db e [ia Ga] IIC/IIB Gb 等）
- 工作温度：-25 °C 至 +60 °C（T4 等级）
- 存储温度：-40 °C 至 +60 °C
- 重量：约 2.1 kg
功能特点
- 支持本安型（Ex ia/ib）信号，可直接接入两线制变送器或 4…20 mA 有源信号
- 通道间电气隔离（Galvanic isolation），提升系统安全性
- 前面板 LED 状态指示：电源（ON）、总线故障（BF）、系统故障（SF），输入通道双色 LED
- 前面板旋转编码开关，可编程设定 PROFIBUS 地址
- 断线、短路等诊断信息可通过总线上传至控制系统

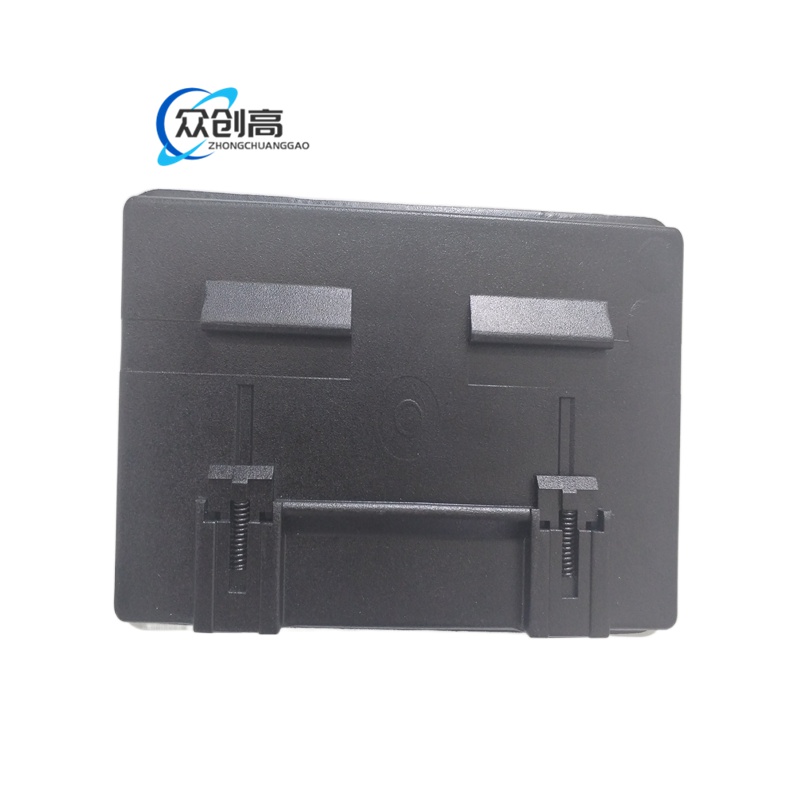

- 隔爆、阻燃的高品质热塑性塑料外壳，适用于 TH 35 导轨卡装
应用场景
- 石油、天然气开采与炼化装置的现场信号采集
- 化工、制药过程控制中的危险区域仪表接入
- 电厂、核电站等本安要求的工业现场
- 海上平台、粉尘环境（Zone 1/21）等易燃易爆场所
性能参数
- 模拟量输入精度：16 bit 高分辨率
- 输入信号范围：4…20 mA
- 隔离耐压：通道间及通道对总线电气隔离
- 响应与传输：经 PROFIBUS-DP 高速、抗干扰传输
材质构成
外壳采用高品质阻燃热塑性塑料；端子及内部电路采用工业级元器件，符合防爆与阻燃要求。
结构特征

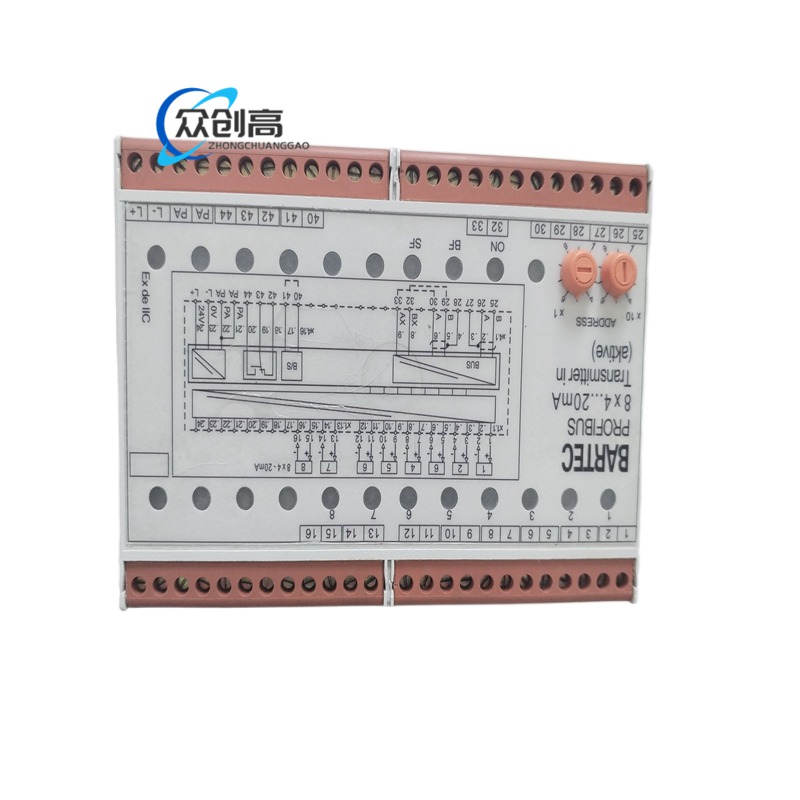

隔爆式卡装外壳，适配 TH 35 标准导轨；前面板集成 LED 指示灯与地址编码开关，下部为信号接线端子（可选配端子盖）。
工作原理
现场两线制变送器或本安型传感器输出的 4…20 mA 电流信号经模块内部隔离、模数转换（16 bit）后，由 PROFIBUS-DP 接口周期性传送至过程控制系统；模块同时将断线、短路等诊断状态通过总线反馈，实现危险区域内信号的可靠采集与监控。
安装要求
- 安装在 TH 35 标准导轨上，确保卡装到位
- 接线前确认系统已断电，按端子定义正确连接信号线与供电线
- 通过前面板旋转编码开关设定唯一 PROFIBUS 站地址
- 端子盖按需加装以提升防护等级至 IP 30
- 总线电缆敷设注意屏蔽与接地，避免强电磁干扰
使用注意事项
- 仅限符合防爆认证范围的危险区域使用，禁止擅自改动模块结构
- 更换或维护前必须确认系统断电、能量已释放
- 地址编码不得与同一总线上其他从站冲突
- 定期检查 LED 状态，及时处理 BF/SF 故障报警
- 存储与使用环境温度不得超过规定范围（-25…+60 °C）
