产品名称
MODEX 系列 PROFIBUS 模拟量接口模块（4 路输入 / 4 路输出，含 HART 透传）
产品简介
BARTEC MODEX 防爆分布式 I/O 系统的 PROFIBUS 模拟量混合接口模块，在 4 路 4…20 mA 模拟量输入的基础上增加 4 路输出，并支持 HART 协议透传，适用于 Zone 1/21 危险区域中本安型执行机构与控制信号的集成。
技术规格
- 产品系列：BARTEC MODEX 07-7331 系列
- 型号编码：07-7331-230H/1010（230H = 集成 HART 透传与 PROFIBUS 接口；1010 = 硬件/通道配置）
- 通信协议：PROFIBUS-DP，支持 HART 协议透传（HART over PROFIBUS）
- 通道配置：4 路 4…20 mA 模拟量输入 + 4 路 4…20 mA 模拟量输出（Ex i 本安型）
- 分辨率：16 位
- 供电电压：DC 24 V（20…30 V）
- 防护等级：模块 IP 66，端子 IP 20 / 加盖 IP 30
- 防爆认证：ATEX、IECEx、CSA、UL
- 工作温度：-25 °C 至 +60 °C
- 重量：约 2.1 kg
功能特点
- 4 路模拟量输入 + 4 路模拟量输出，输入输出一体
- 支持 HART 协议透传，可对本安型现场仪表进行参数化与诊断
- 通道电气隔离，抗干扰能力强
- 前面板 LED 状态指示（ON / BF / SF）及通道双色 LED
- 旋转编码开关设定 PROFIBUS 地址，支持断线/短路诊断上传
- 隔爆、阻燃热塑性塑料外壳，TH 35 导轨卡装
应用场景
- 危险区域中需同时采集信号并驱动本安型执行机构的场合
- 石油化工、油气处理装置的阀门定位与回路控制
- 支持 HART 的智能变送器、执行器集成
- 电厂、工业过程控制系统的防爆 I/O 节点
性能参数
- 模拟量 I/O 精度：16 bit 分辨率
- 信号范围：4…20 mA（输入/输出）
- 隔离：通道间及通道对总线电气隔离
- 支持 HART 数字通信叠加于 4…20 mA 模拟信号之上
材质构成
高品质阻燃热塑性塑料外壳；内部工业级隔离与转换电路，符合防爆、阻燃标准。
结构特征

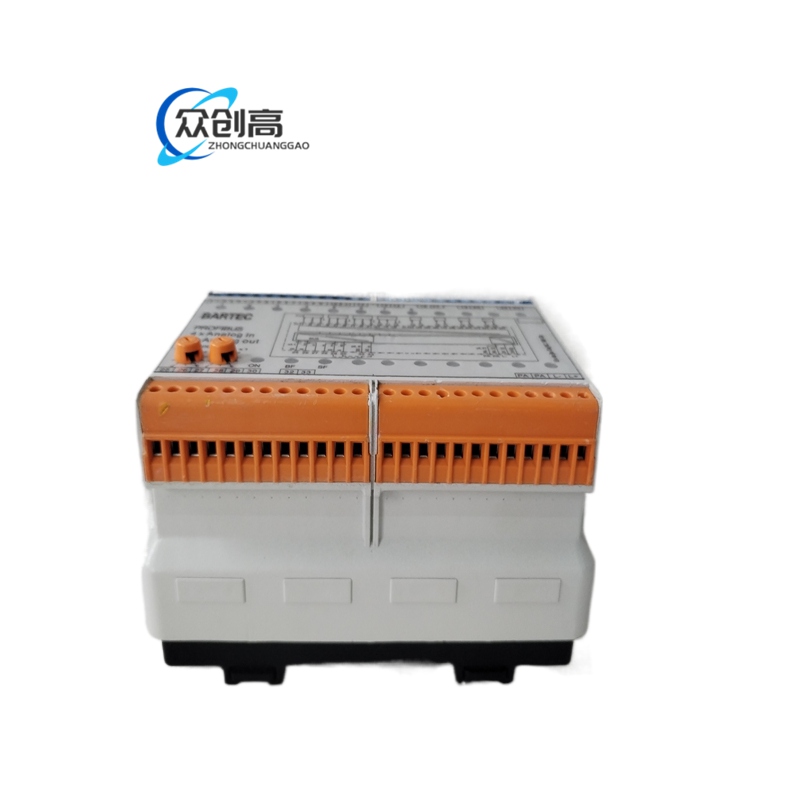

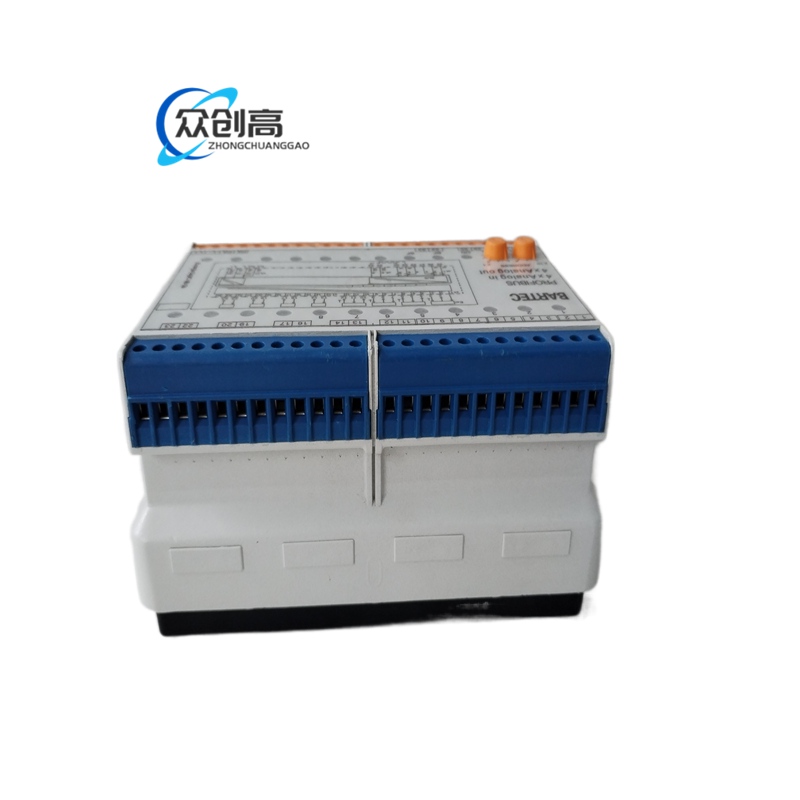

隔爆卡装式外壳，TH 35 导轨安装；前面板含 LED 指示灯、地址编码开关及 HART 相关接口，下部为信号接线端子。
工作原理
输入的 4…20 mA 本安信号经隔离、模数转换后通过 PROFIBUS-DP 上传控制系统；输出的 4…20 mA 信号由总线数据经数模转换后驱动本安型执行机构。HART 协议数据叠加在模拟电流上双向透传，实现智能仪表的在线参数配置与诊断。
安装要求
- 卡装于 TH 35 标准导轨并确保到位
- 接线前断电，正确连接输入、输出信号线及 24 V 供电
- 通过前面板编码开关设定唯一站地址
- 按需加装端子盖提升至 IP 30
- HART 设备接线注意极性及总线终端匹配
使用注意事项
- 仅在防爆认证允许的危险区域使用，禁止私自改装
- 维护前确认断电、电容放电完毕
- HART 透传需上位系统及仪表均支持相应协议
- 注意地址唯一性，避免总线冲突
- 关注 LED 故障指示，及时处理异常
