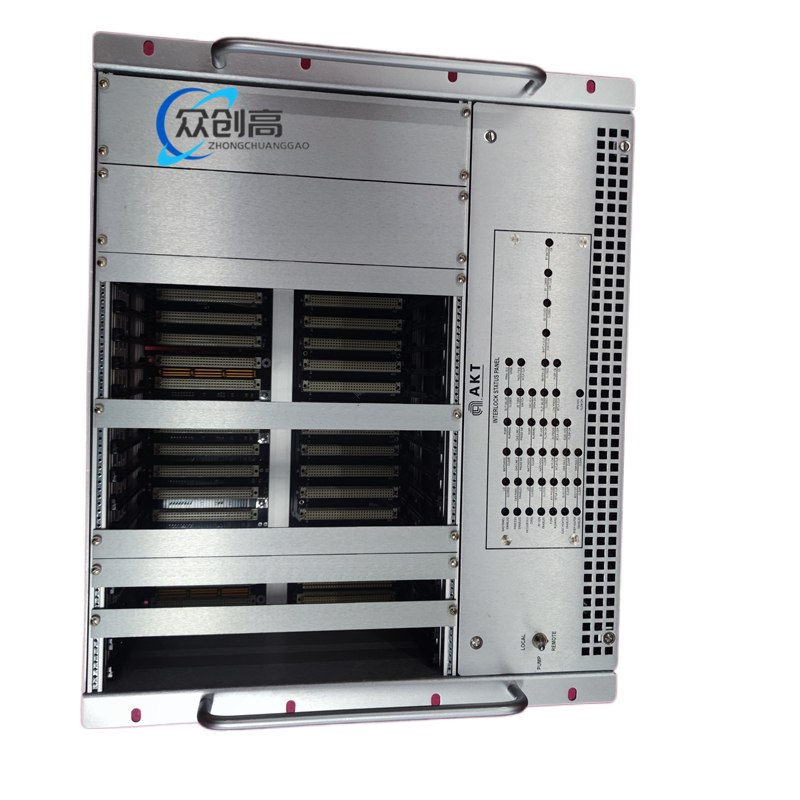

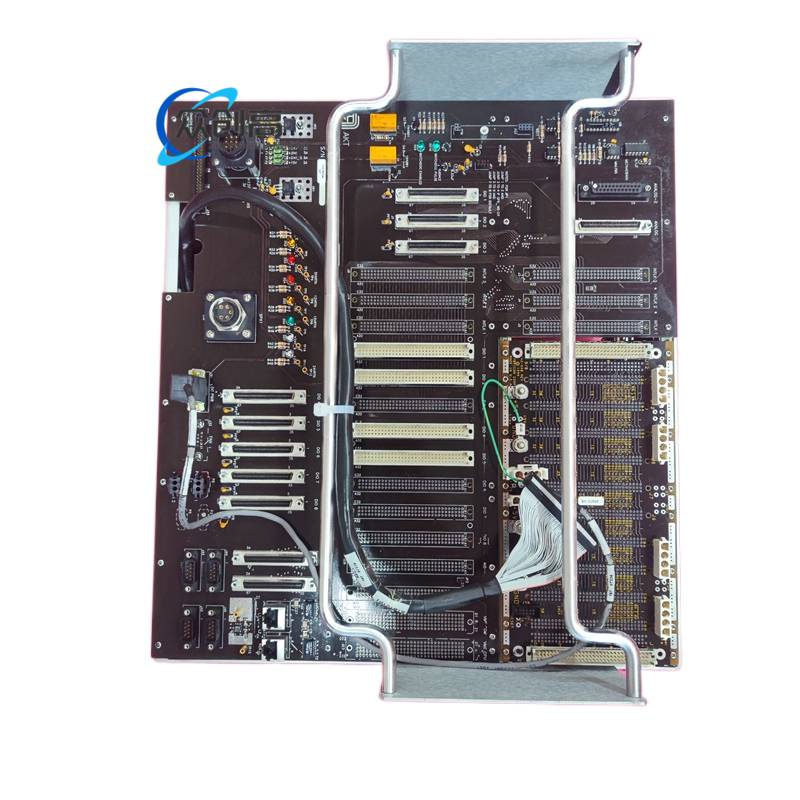

P2 背板模块

该模块是应用材料 60K CVD 系统中的专用背板通信模块，负责为系统内的多个功能板卡提供电气连接与数据交换通道，是设备控制系统的中枢互连组件。

产品型号：0100-71275

制造商：Applied Materials (AMAT)

适用系统：60K CVD

接口类型：多层印刷电路板背板

信号类型：高速差分信号与电源分配

工作电压：根据子卡需求动态分配

层数：多层压合结构

提供高带宽数据交换能力

支持多槽位并行通信

优化的信号完整性设计，降低串扰

集成电源分配网络，确保供电稳定

应用于 AMAT 60K CVD 半导体沉积设备

用于连接主控板、I/O 板及伺服控制板

用于腔室温度与气体流量控制系统的信号路由

基材：高可靠性 FR-4 及高频材料混合叠层

表面处理：沉金或镀锡

连接器：耐高温尼龙外壳，磷青铜端子

刚性固定式背板结构

配备多个标准化板卡插槽

板载去耦电容与终端电阻

背板通过印刷电路走线将各个插槽连接至系统总线，为插入的板卡提供共享的通信路径和电源网络，确保各模块间的数据同步与指令传输。

安装时需对准机箱导向销

所有板卡插入需保证力度均匀，避免弯曲

固定螺丝需按对角线顺序拧紧

安装完成后需进行绝缘电阻测试

禁止在未对齐状态下强行插入板卡

避免背板暴露在高湿度环境中

定期检查连接器是否有烧蚀或变形痕迹

清洁时禁止使用腐蚀性溶剂
