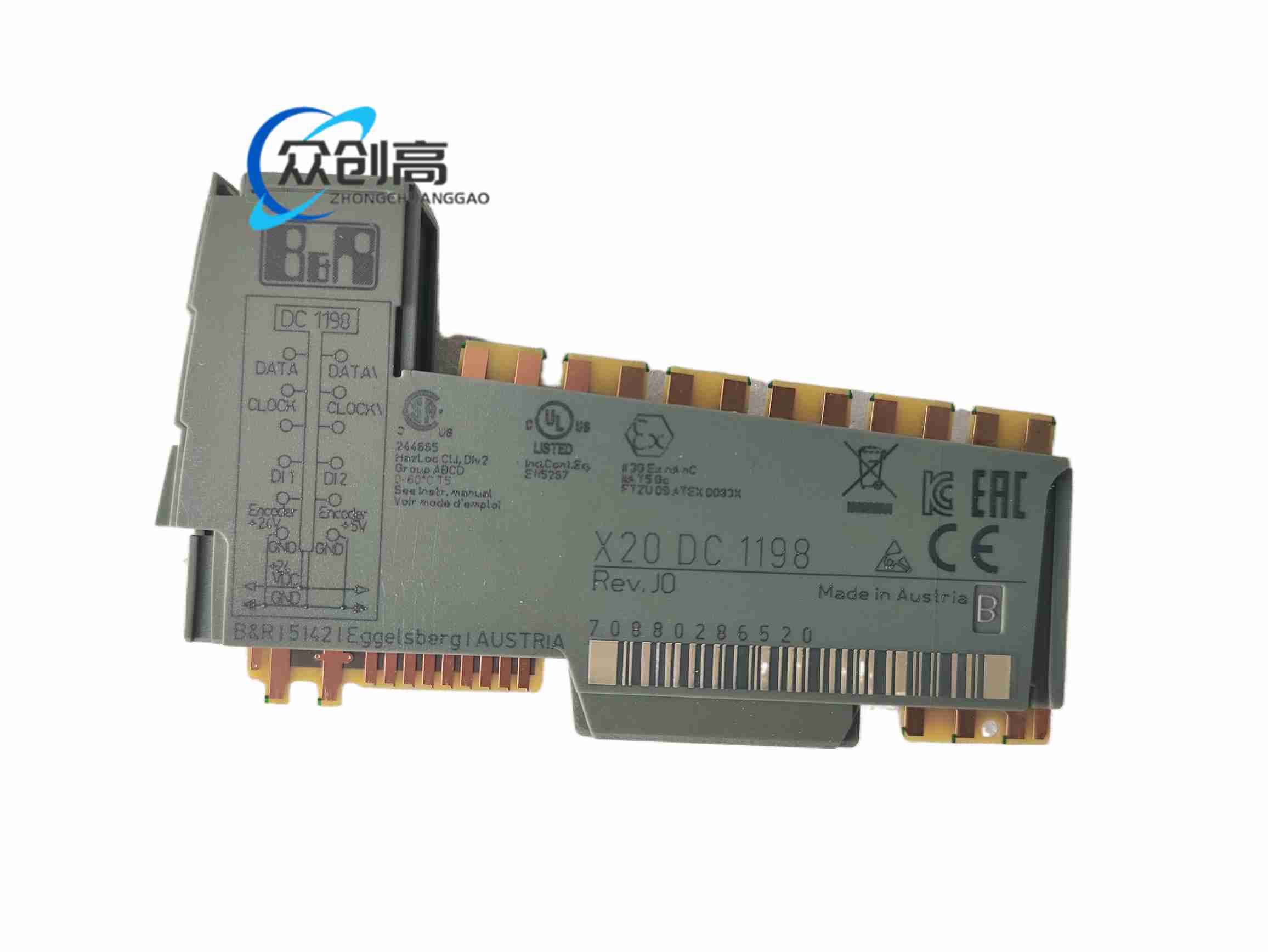

B&R X20DC1198 为X20数字计数模块，提供1路SSI绝对编码器输入及2路附加数字量输入。

模块用于接入5V SSI绝对编码器，完成位置值高速读取，同时提供2路24V数字输入处理零位、使能或辅助信号。适合机床、回转台、起重与传送定位系统。

1路SSI绝对编码输入，5V对称信号；计数器32位；速率125k/250k/500k/1Mbit/s，最高1Mbit/s；格雷码/二进制可配；编码器供电5VDC±5%，模块内部最大约300mA；2路24V数字输入，EN 61131-2 Type1，漏式，3-wire，输入电流约3.3mA，硬件滤波≤2μs，与总线隔离500Veff；总线功耗0.01W，内部I/O 1.5W；需X20TB12端子与X20BM11/BM15；IP20。

32位位置寄存器支持单圈/多圈SSI解析；附加两路高速数字输入可用于参考点、Latch或使能；LED显示I/O、运行和模块状态；支持软件读取错误、断线和编码器故障。

绝对式转角与位移反馈、分度台、卷取长度、起重机起升高度、包装定长、机床主轴或转台位置采集。

X20标准工业壳体，内部SSI收发、5V隔离电源、32位计数逻辑与24V输入前端；配12针X20TB12和对应总线模块。

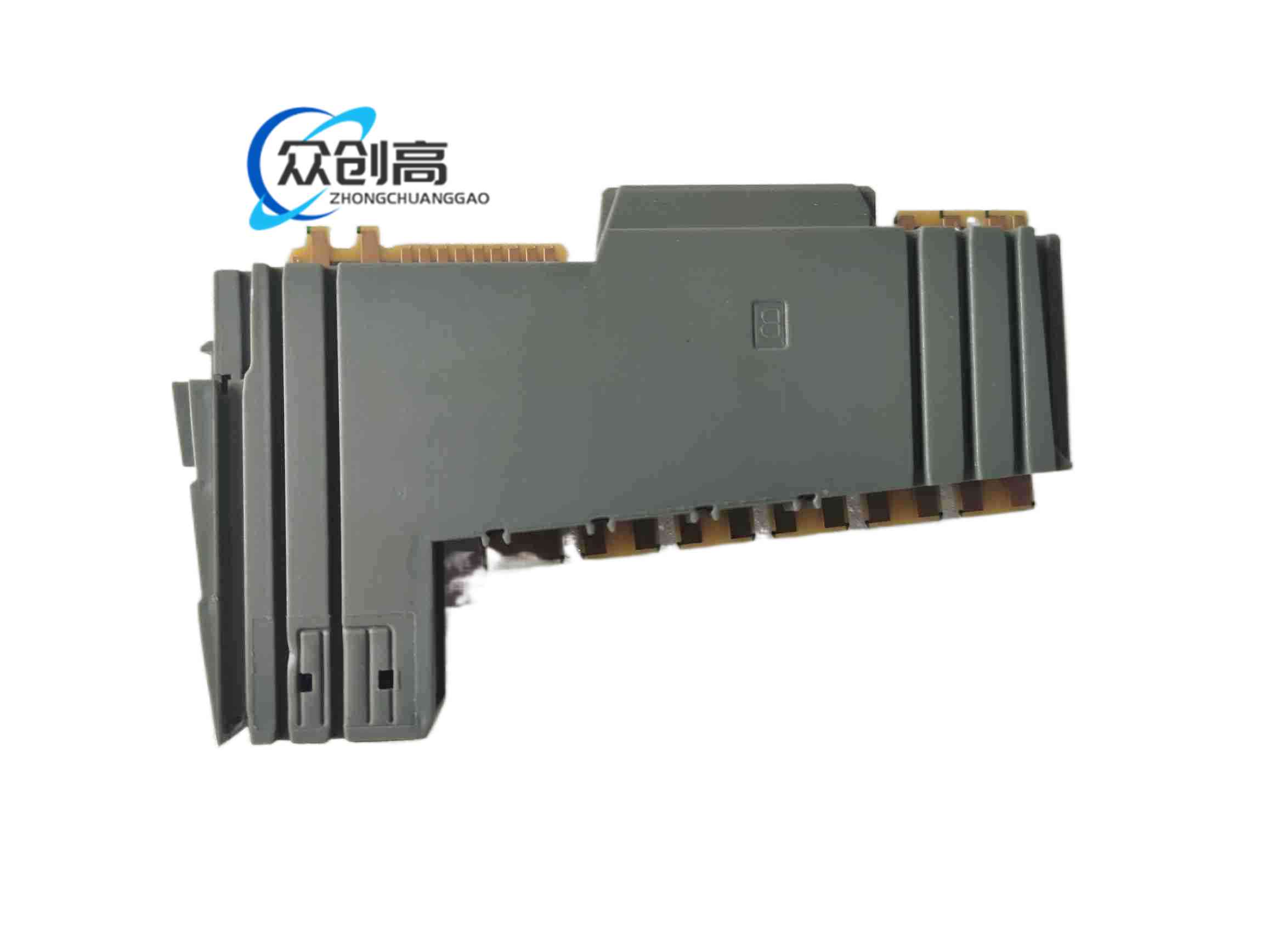

标准X20切片，编码器屏蔽线专用端子分区；SSI与数字输入分别布线，前端状态LED，后方经总线模块接入X2X。

模块按设定时钟向SSI编码器发送同步请求，读取5V差分数据帧并解码为32位位置值；附加24V输入用于事件锁存或运行许可，所有数据经X2X送CPU参与运动控制。

DIN导轨安装并使用X20TB12、X20BM11/BM15；SSI全部信号采用屏蔽双绞，屏蔽层柜内单点接地；编码器电缆独立于动力线；高海拔按X20手册做温度降额。

SSI时钟速率须与编码器规格匹配，过长电缆优先用低速率保证完整性；5V编码器供电不用于24V传感器；断线、校验异常会在软件置位，定期用Automation Studio查看计数诊断；潮湿环境可选X20cDC1198涂覆版本。
