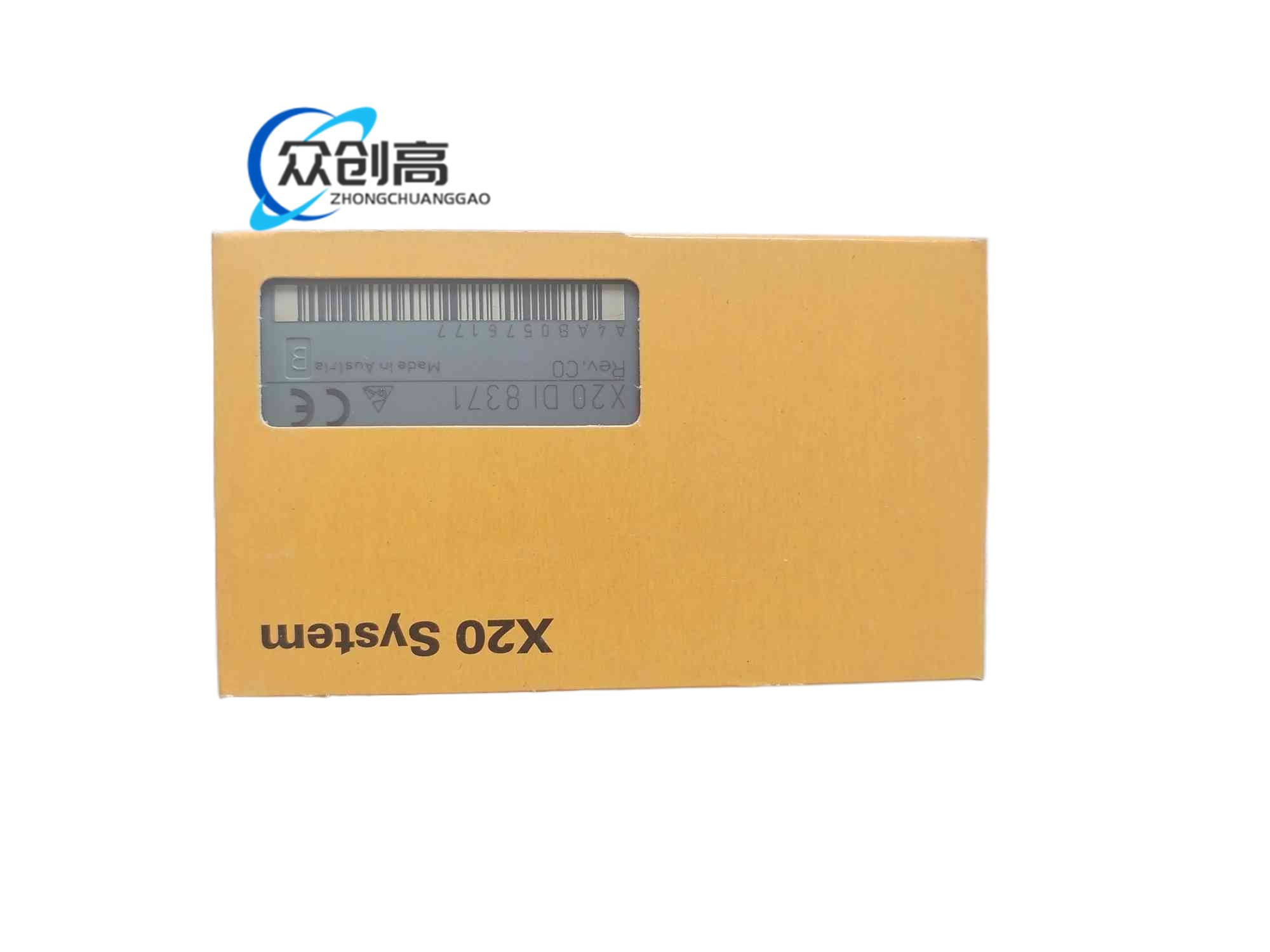

B&R X20DI8371 为X20系统24VDC数字量输入模块，用于通用开关量采集。

模块采集现场24V数字信号，如按钮、限位、继电器触点和传感器NPN/漏型输入，经隔离与软件滤波送入X20总线。其结构适合标准控制柜大规模离散输入扩展。

24VDC标称，范围24V-15%/+20%；每通道典型3.75mA；EN 61131-2 Type1；1-wire连接；低电平阈值小于5VDC，高电平15VDC；软件滤波默认1ms，可0ms至25ms按0.2ms步进；通道与总线隔离500V；总线功耗0.18W，外部I/O 1.2W；水平安装-25℃至60℃；IP20。

每通道I/O功能LED、模块运行/错误LED；软件读取开路、状态异常和滤波值；1-wire接线节省端子空间；可配合X20BM/ TB系列快速组站。

机床限位、输送线光电开关、包装机工位信号、电机运行反馈、通用PLC数字采集与状态监视。

X20标准模塑壳体，内部为输入限流、隔离与状态逻辑；按通道数另配对应X20端子块和X20BM总线模块。

X20切片结构，1-wire端子出线；前端状态指示，后部总线模块提供24V I/O与X2X连接；输入侧与总线隔离，通道间按组共电源。

现场开关将24V引至输入限流网络，比较器按5V/15V阈值判定0/1，软件滤波去抖后写入输入映像，CPU经X2X周期读取并进行逻辑处理。

DIN导轨安装并选配X20BM与1-wire端子；漏型传感器公共端接I/O电源0V；高海拔2000m后每100m降0.5℃；动力与信号电缆分层走线并做屏蔽接地。

漏型接线不要把源型传感器直接并接；高干扰场合用1ms至数ms软件滤波但不过大影响急停响应；通道短路或反接会增大总线电源负荷，上电前核对24V极性与熔丝容量。
