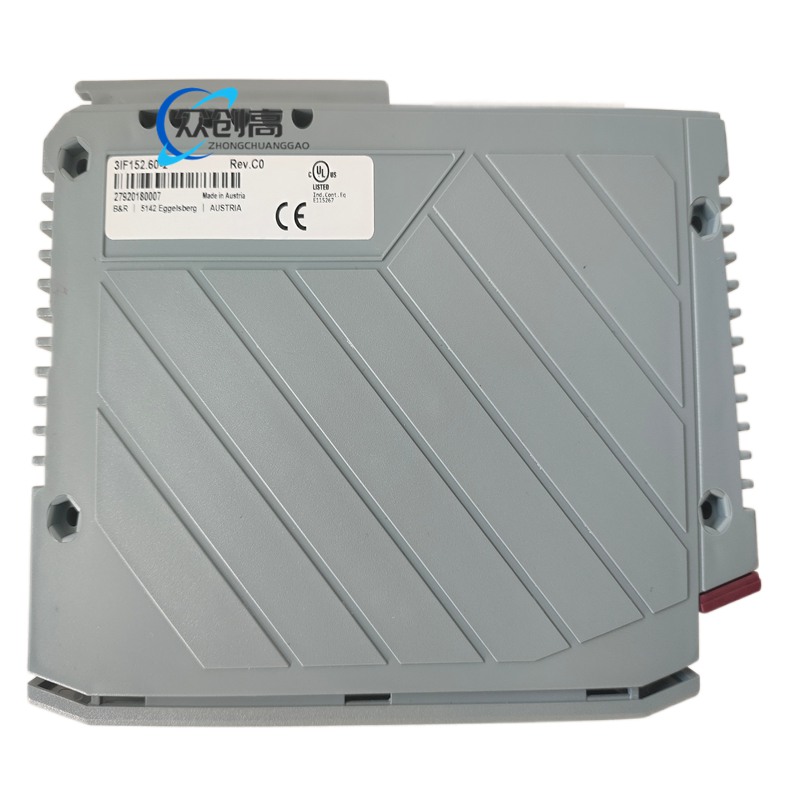

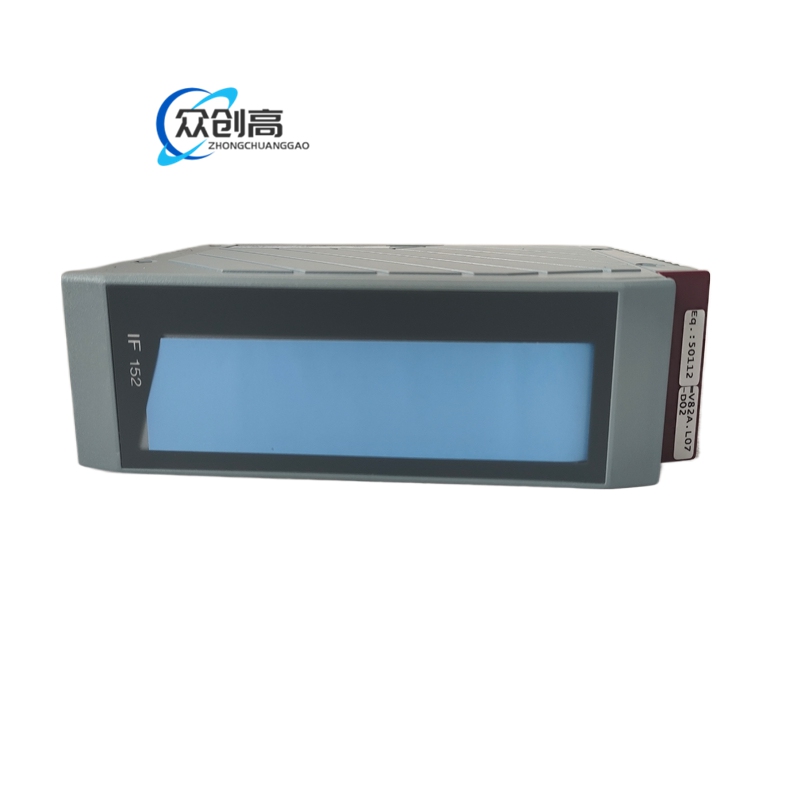

B&R 3IF152.60-2

产品名称：B&R 2005 可编程接口处理器（Programmable Interface Processor）

产品简介：3IF152 是贝加莱 2005 系统家族中的可编程接口处理器模块，自身带有 CPU 与两个通信接口，既能作为智能接口处理器分担主 CPU 负荷，也能根据所插入的槽位自动识别并充当 CPU 使用。

技术规格

描述：2005 可编程接口处理器，118 KB SRAM，512 KB FlashPROM，1 路 RS232 接口，1 路 CAN 接口（CAN 电隔离、可组网）
槽位：槽位 3 起可作为 CPU 运行；通常作为可编程接口处理器运行
功耗：最大 4 W
指令周期：0.6 µs
存储器：118 KB SRAM（用户 RAM / DPR）+ 138 KB SRAM（系统 RAM）+ 512 KB FlashPROM（用户 PROM）+ 512 KB FlashPROM（系统 PROM）
数据缓冲：由 2005 底板内置备份电池缓冲；也可通过电池模块 AC240 提供外部缓冲电压
实时时钟：分辨率 1 秒（用作主 CPU 时由外部缓冲保持非易失）
复位按钮：有
状态显示：4 个状态 LED + 4 个接口 LED
通信接口 1（RS232）：9 针 D 型插头（公），最高波特率 115.2 kBaud，无电隔离；主要用于对接口处理器编程，也可供用户作通用接口（如 P121 可视化、打印、读条码等）
通信接口 2（CAN）：9 针 D 型插头（公），最高波特率 500 kBit/s（总线长度 10–60 m）、250 kBit/s（100–200 m）、50 kBit/s（800–1000 m）；通过两个 HEX 拨码开关设定站号；电隔离
机械尺寸（高 × 宽 × 深）：165 × 40 × 110 mm
认证：C-UL-US Listed；B&R ID Code $22

功能特点

应用场景：B&R 2005 自动化系统中的智能通信与接口处理，适用于需要将 RS232 外围设备（可视化终端、打印机、条码阅读器等）接入 CAN 总线网络的工业现场。

安装要求：安装于 B&R 2005 底板槽位 3 及以上；如需作为 CPU 使用则占用槽位 3+4；确保底板配备备份电池或外接 AC240 电池模块以保证 RAM 数据不丢失。

使用注意事项：编程与在线调试主要使用 IF1（RS232）接口；CAN 站号须通过模块上的两个 HEX 拨码开关正确设定，避免总线冲突。
