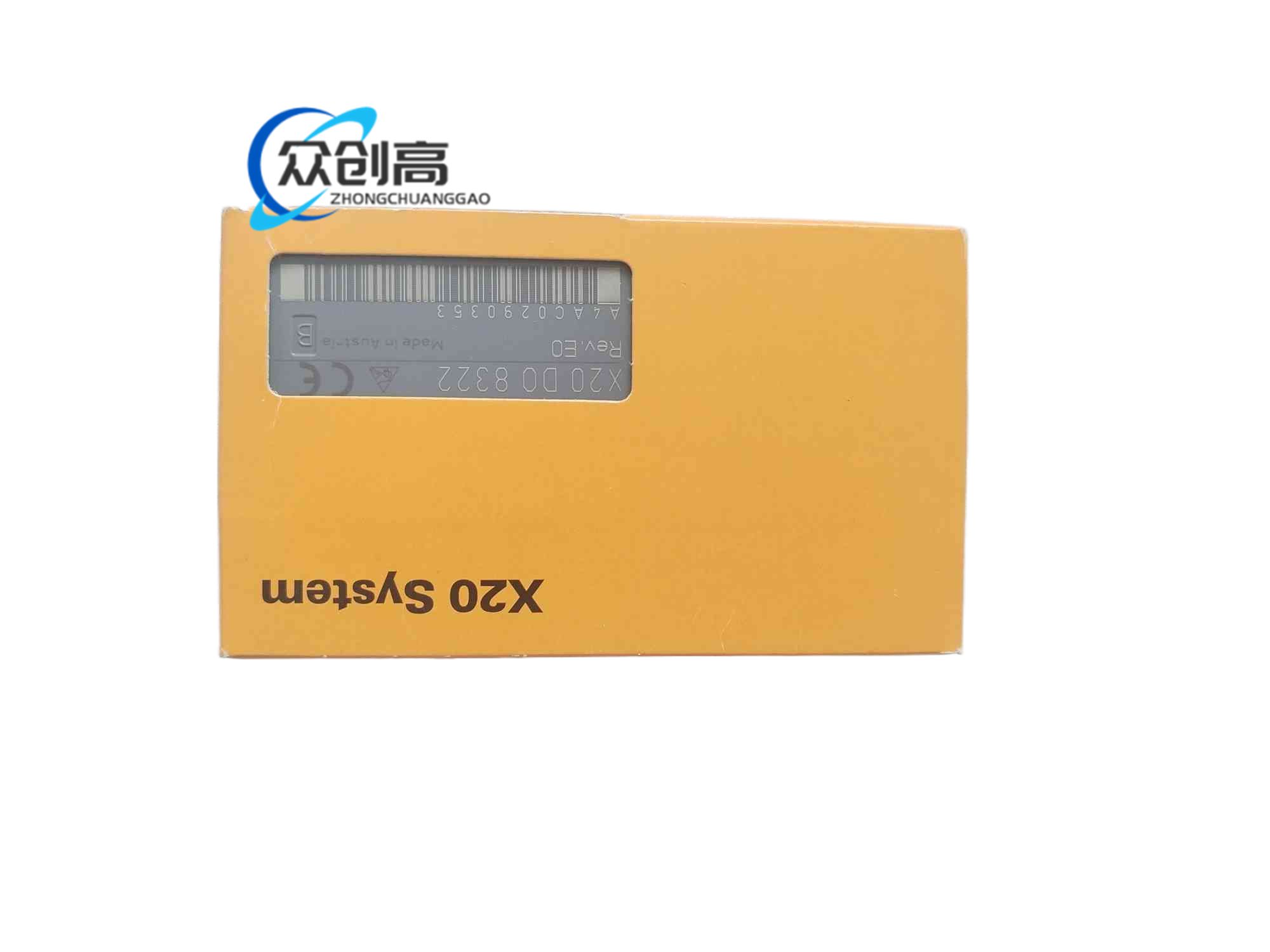

X20DO8322 是 B&R（贝加莱）X20 系列数字量输出 I/O 模块，提供 8 路 24 VDC 源型输出，采用单线连接方式。

该模块用于工业自动控制系统中驱动电磁阀、指示灯、接触器线圈等 24 VDC 开关量负载。每路输出集成过流与短路热保护，并内置续流二极管用于感性负载切换保护。模块通过 X20 总线模块与控制器通信，配合独立端子块完成现场接线。

额定输出电压 24 VDC，允许范围约 24 VDC 降 15%至升 20%。单路额定输出电流 0.5 A，8 路总额定电流 4.0 A。输出类型为准源型 FET 源极输出，单线连接。通道对地隔离，通道间不隔离。总线功耗 0.26 W，I/O 内部功耗 0.8 W。导通电阻约 210 mΩ，关断漏电流 5 μA，输出诊断延时约 10 ms。

每通道配备 I/O 功能指示灯，模块设运行/错误状态 LED。支持软件读取输出故障状态。过流、短路触发热关断保护。感性负载通过内部续流二极管吸收反向能量。诊断信息包含模块运行、模块错误、单通道输出异常。

适用于机床控制、包装机械、物流输送、过程自动化控制柜等需要高密度 24 VDC 数字量输出的场合。可部署于普通工业环境，也可在取得对应认证的区域按 X20 手册限制使用。

水平安装工作温度 0°C 至 55°C，部分资料标注更宽工厂条件；垂直安装 0°C 至 50°C。存储温度 -25°C 至 70°C。相对湿度 5%至 95%，不结露。海拔 2000 m 以下不降额，超过后按每 100 m 降低环境温度 0.5°C 处理。

模块采用工业级塑料外壳与印制板组件，标准 X20 窄体结构。现场接线通过单独订购的 X20TB12 十二针端子块完成，总线连接通过 X20BM11 或对应总线模块完成。

模块宽度按 X20 12.5 mm 标准节距设计，允许误差 +0.2 mm。正面布置状态 LED 与通道标识，侧面或底部通过总线模块与端子块插接。单线方案只需一根负载供电回线配合公共电源。

控制器通过 X20 背板总线下发输出映像，模块驱动电路将数字量信号转换为 24 VDC 源极输出。负载一端接输出点，另一端经电源回路返回。发生短路或过流时，热关断电路切除输出并通过 LED 与总线状态上报。

安装前单独订购 X20TB12 端子块与 X20BM11 总线模块。模块可水平或垂直安装于 DIN 导轨或控制柜机架，保证周围留足散热间隙。接线使用符合 X20 端子规格的导线，拧紧力矩按端子块手册执行。

感性负载应确认内部续流保护足够，超大电感可外加抑制元件。总电流不得超过 4.0 A，单通道不得超过 0.5 A。通道间不隔离，设计布线时避免不同电位电源混接。高海拔、高温环境应按降额规则降低负载。
