产品名称

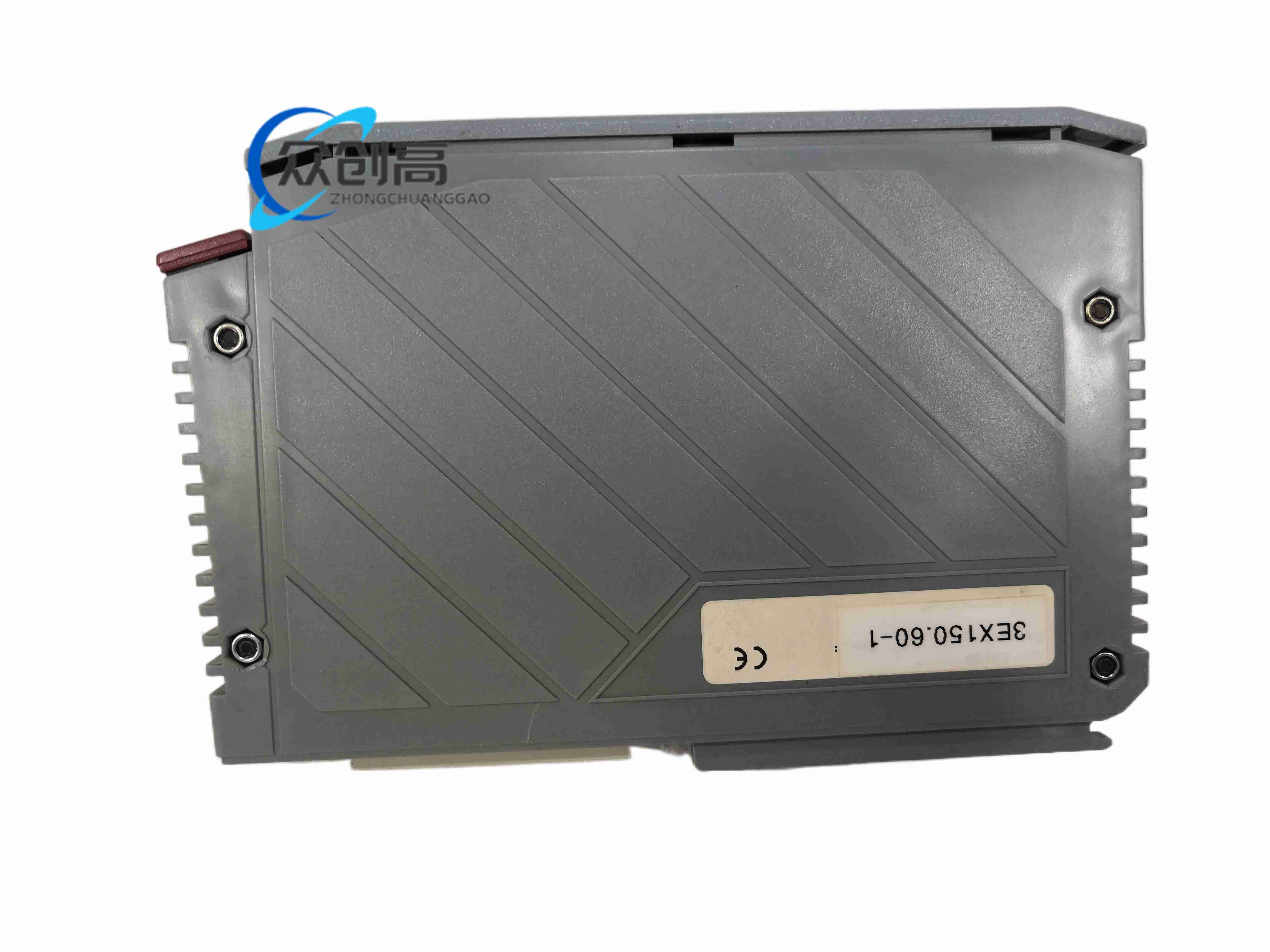

System 2005 远程 I/O 主站模块（EX150）
产品简介
3EX150.60-1 是 System 2005 的远程 I/O 主站，通过屏蔽双绞线 RS485 总线以主从轮询方式连接 CPU 与远程 I/O 站。
技术规格
- 接口：电气隔离 RS485，9 针 DSUB 插座
- 波特率：100 k / 181 k / 500 k / 1000 k / 2000 k bit/s
- 最大距离：100 kbit/s 时 1200 m（随波特率升高递减）
- 拓扑：主从，单网段最多 1 主 31 从（不加中继）
- 功耗：5 V 总线取电，最大 5.5 W
- 模块宽度：System 2005 单宽

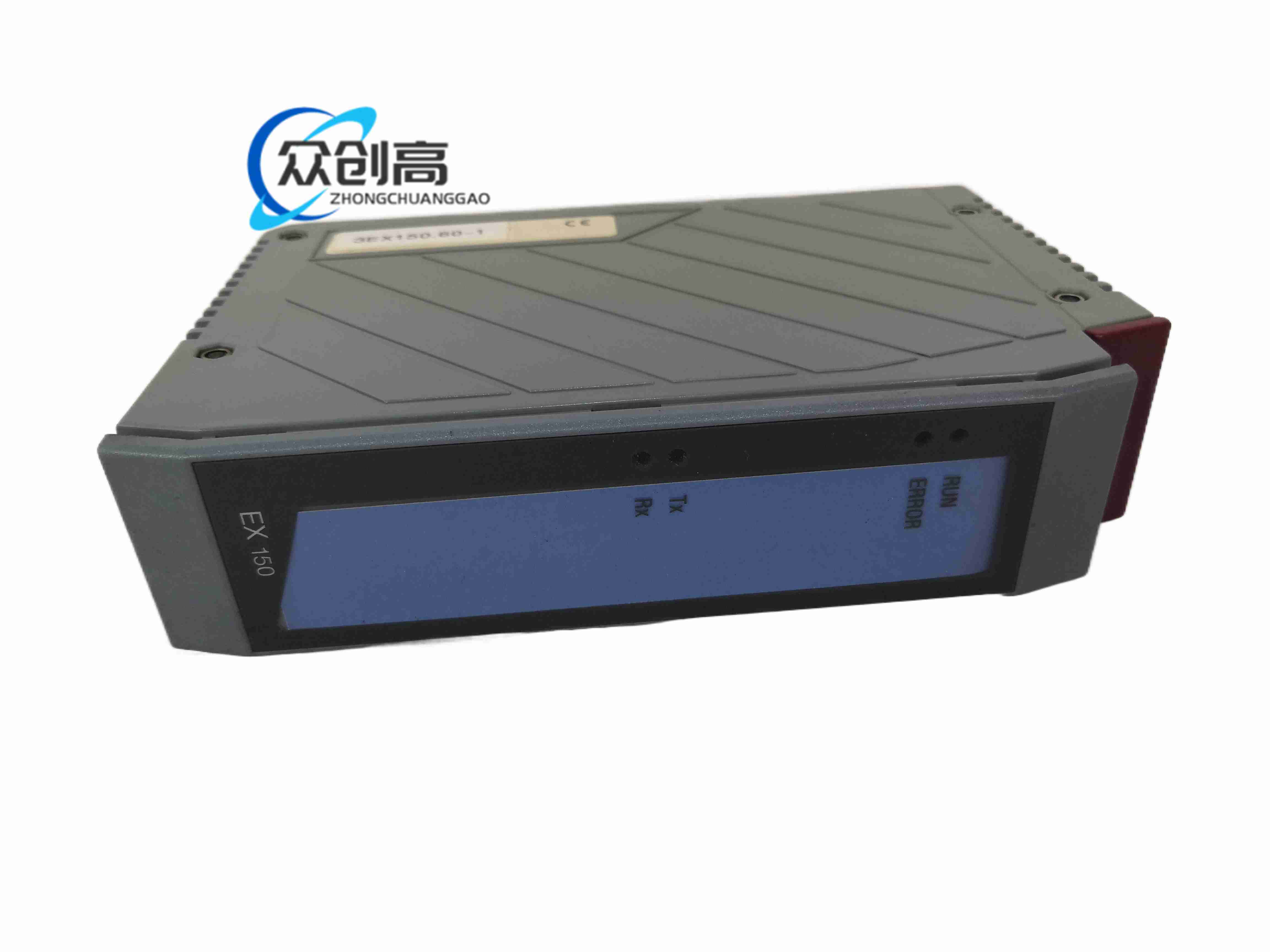

- LED：RUN、ERROR、Tx、Rx
- 工作温度：0 ～ 60 ℃
功能特点
- RS485 电气隔离
- 模块门内 DIP 开关设从站地址与总线参数
- 总线通信错误诊断
- I/O 数据透明映射到 System 2005 CPU
应用场景
CPU 柜与远程 I/O 柜分离的分布机控（远程阀岛、输送段、压机辅机）。
结构特征
System 2005 单宽模块，前盖下藏 DIP 与 RS485 口；隔离 DC/DC 分隔总线侧与线路侧。
工作原理
CPU 经背板写读 I/O 映像给 EX150；EX150 序列化为 RS485 帧轮询各从站，回传更新映像。
安装要求
插入 System 2005 背板槽；DIP 设节点地址；RS485 两端正确终端电阻；屏蔽双绞单点接地。
使用注意事项
RS485 无终端电阻不可运行；遵守波特率-距离限制；连外部供电从站前确认隔离完好。
