产品名称
Automation Panel 900，15 英寸 XGA 电阻触摸屏 HMI（显示终端）
产品简介

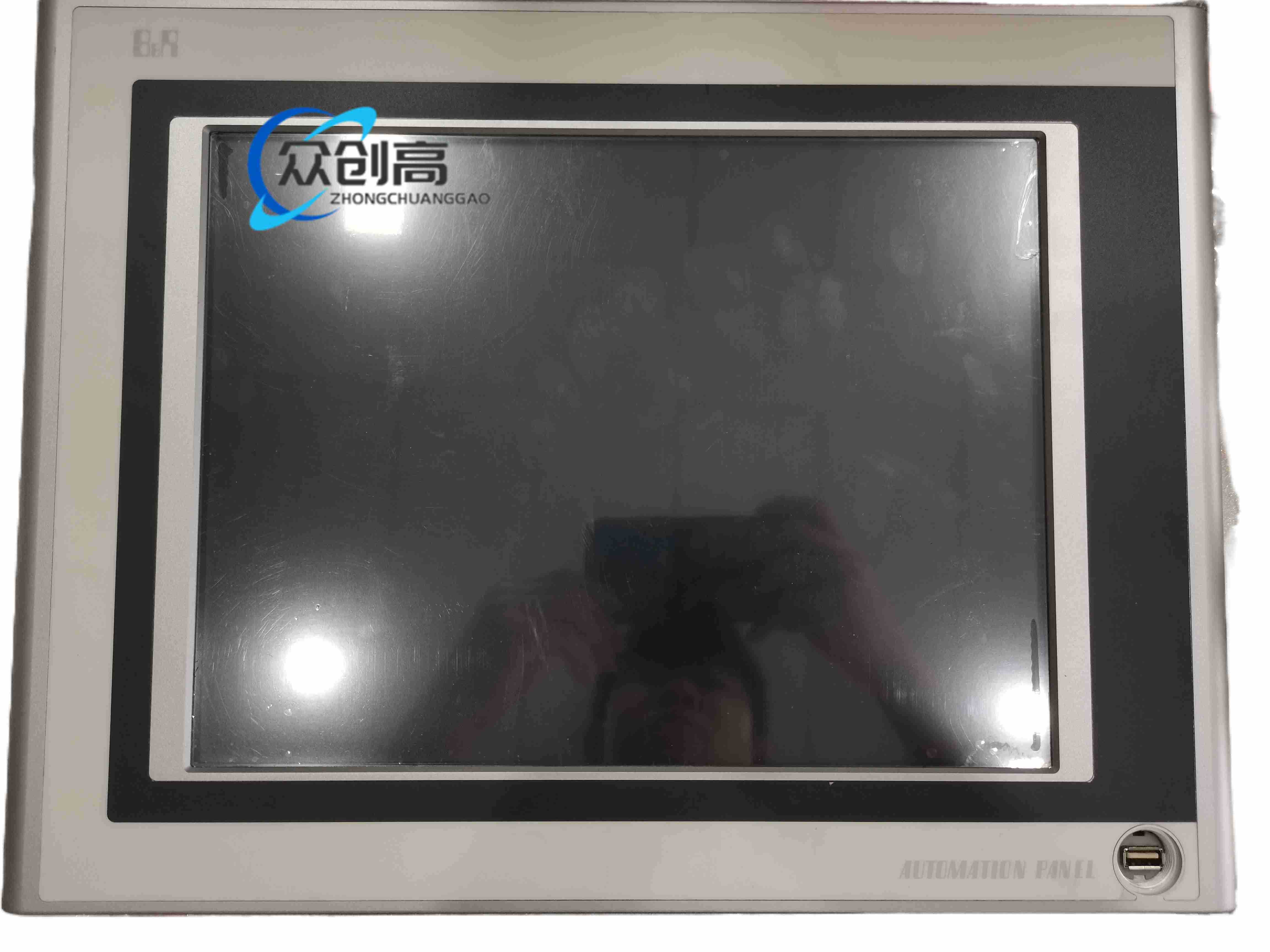

5AP920-1505（常写 5AP920.1505-01）是贝加莱 15 寸工业操作面板，模拟电阻触摸 + XGA TFT。纯显示终端，算力由 PPC300 插入模块或 APL 链路控制器提供。
技术规格
- 显示：15 in TFT，1024×768 XGA，1670 万色，350 cd/m²，1000:1
- 背光：LED，半寿命 ~70000 h
- 触摸：模拟电阻，12 bit Elo 串行控制器
- 接口：3 × USB 2.0 Type-A，后舱 APL/PPC300 槽
- 电源：24 V DC ±25%（SELV），典型 24 W，最大 31 W（41 W 带 USB 载）
- 前防护：IP65 / NEMA 4X（室内）
- 尺寸：435 × 330 × 54 mm（宽×高×深），重 ~5.1 kg
- 工作温度：0 ～ 50 ℃
功能特点
- 无风扇金属壳
- 电阻屏可手套操作
- 支持 PPC300 插入变 PC 基 HMI
- APL 远显连 B&R 控制器
应用场景
机床操作站、包装 HMI、CNC 前板、化工/食饮过程监控。
结构特征
铝前框 + 钢后托 + LED 背光 LCD + 电阻层，无内置风扇；后舱接 PPC300 或 APL 卡。
工作原理
作纯监视器时，经 APL 或插入总线收视频与触摸数据；触摸控制器经 USB 串行报坐标。
安装要求
开孔匹配 435×330 mm 面，后留 54 mm；前夹或后托固定；供 24 V DC SELV。
使用注意事项
配 PPC300/APL 卡时勿在卡未插情况下送 24 V 智能面板模式；电阻面用非研磨布擦；勿超 IP65 淋水。
