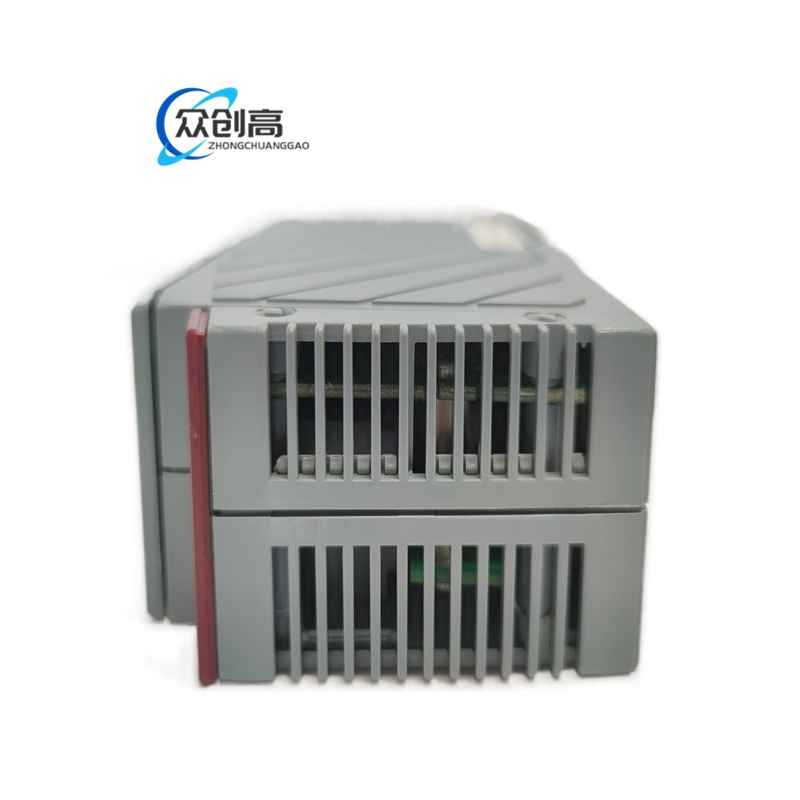

产品名称：B&R 2005 系统数字量混合模块（Digital Mixed Module）
产品简介：3DM476.6 是贝加莱（B&R）2005 系列下的数字量混合 I/O 模块，将 16 路数字输入与 16 路晶体管数字输出集成于单一模块，主要应用于工业自动化 PLC 系统中，负责数字信号的采集与驱动输出 。
技术规格
- 输入：16 路数字输入，标称电压 24 VDC / 24 VAC，硬件输入滤波 ≤ 1 ms，输入电路支持漏式（Sink）或源式（Source），分为 4 个电隔离输入组
- 输出：16 路晶体管输出，24 VDC，每通道 0.4 A，模块总输出电流 4.8 A，输出电路为源式（Source）
- 功耗：内部 5 VDC 最大 2.5 W；外部 24 V（DO 端）最大 2.0 W
- 隔离：输入组—输入组、输入组—输出组、通道—PLC 之间均电隔离
- 防护等级：IP20（柜内安装）
- 工作环境：操作温度 0 °C 至 +60 °C；存储温度 -25 °C 至 +70 °C；相对湿度 5% 至 95%
- 尺寸：B&R 2005 单槽宽模块
- 认证：CE、UKCA、UL cULus（E115267 工业控制设备）
功能特点

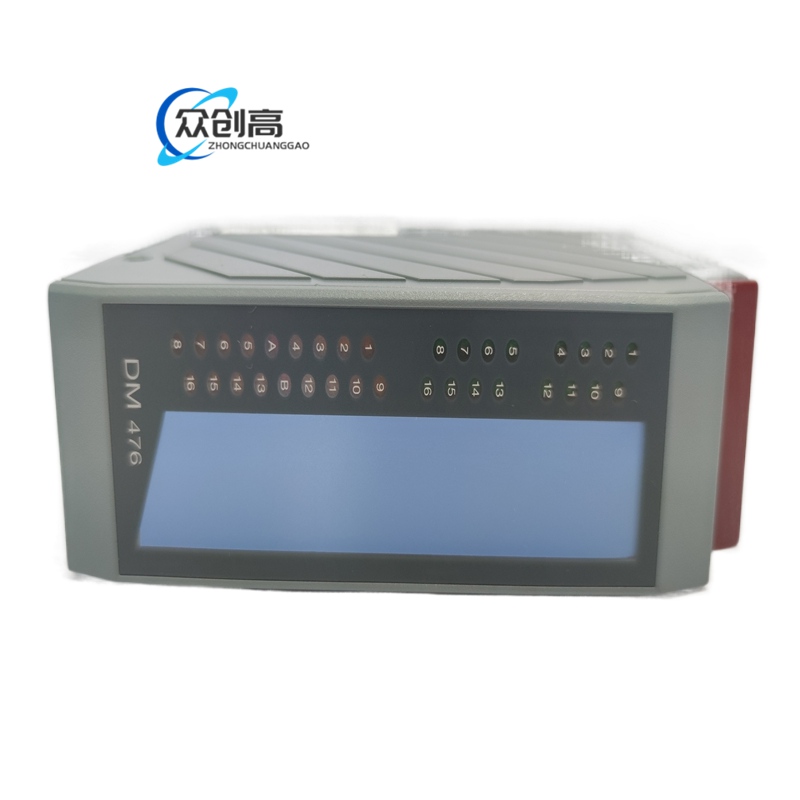

- 每通道均设有 LED 状态指示灯，输出运行状态可通过 LED 与软件双重诊断
- 输出具备过流 / 短路热关断保护，并集成感性负载切换保护及输出电源反极性保护

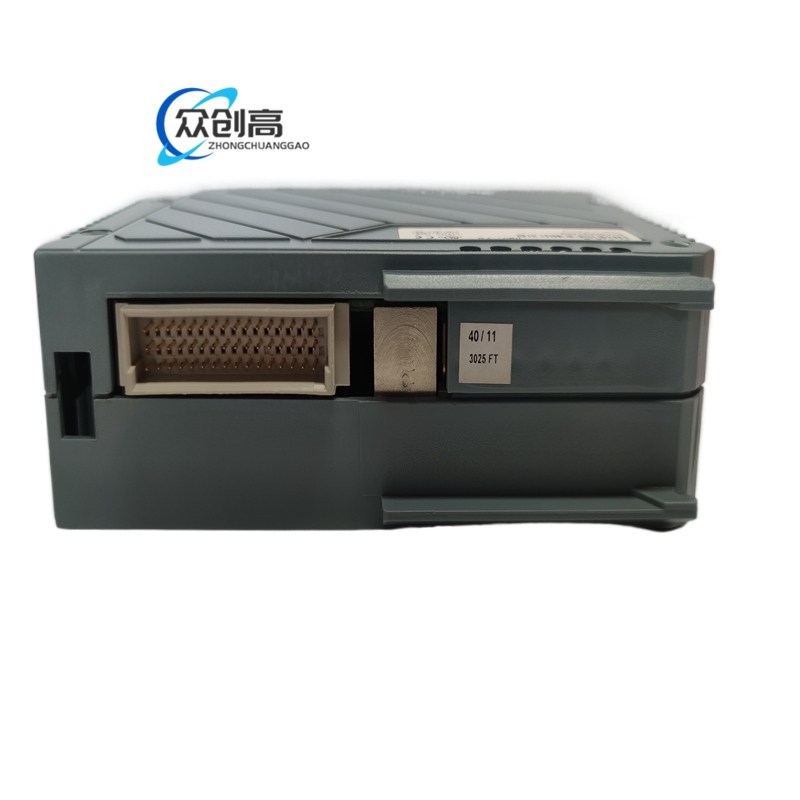

- 通过 DSUB 连接器和带状电缆完成连接
应用场景：各类工业自动化产线的数字信号混合处理，如食品包装机械、塑胶机械、电子装配线等。
安装要求：安装于 B&R 2005 系统底板上，单槽宽，可配合扩展单元使用。
使用注意事项：模块防护等级为 IP20，仅可在控制柜内安装；接线时需严格区分 4 个隔离输入组的公共端，避免不同组间电位混接导致隔离失效。
