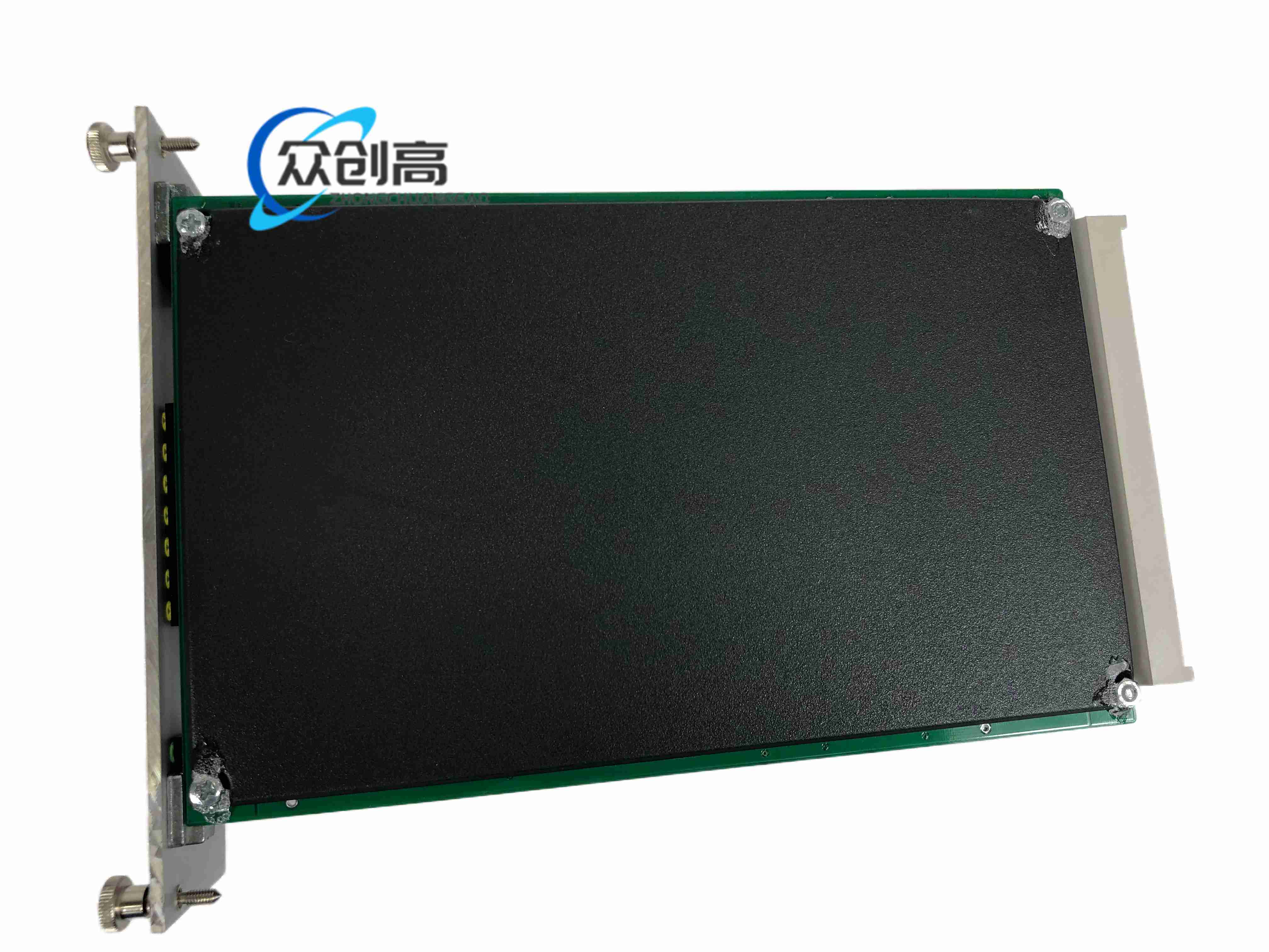

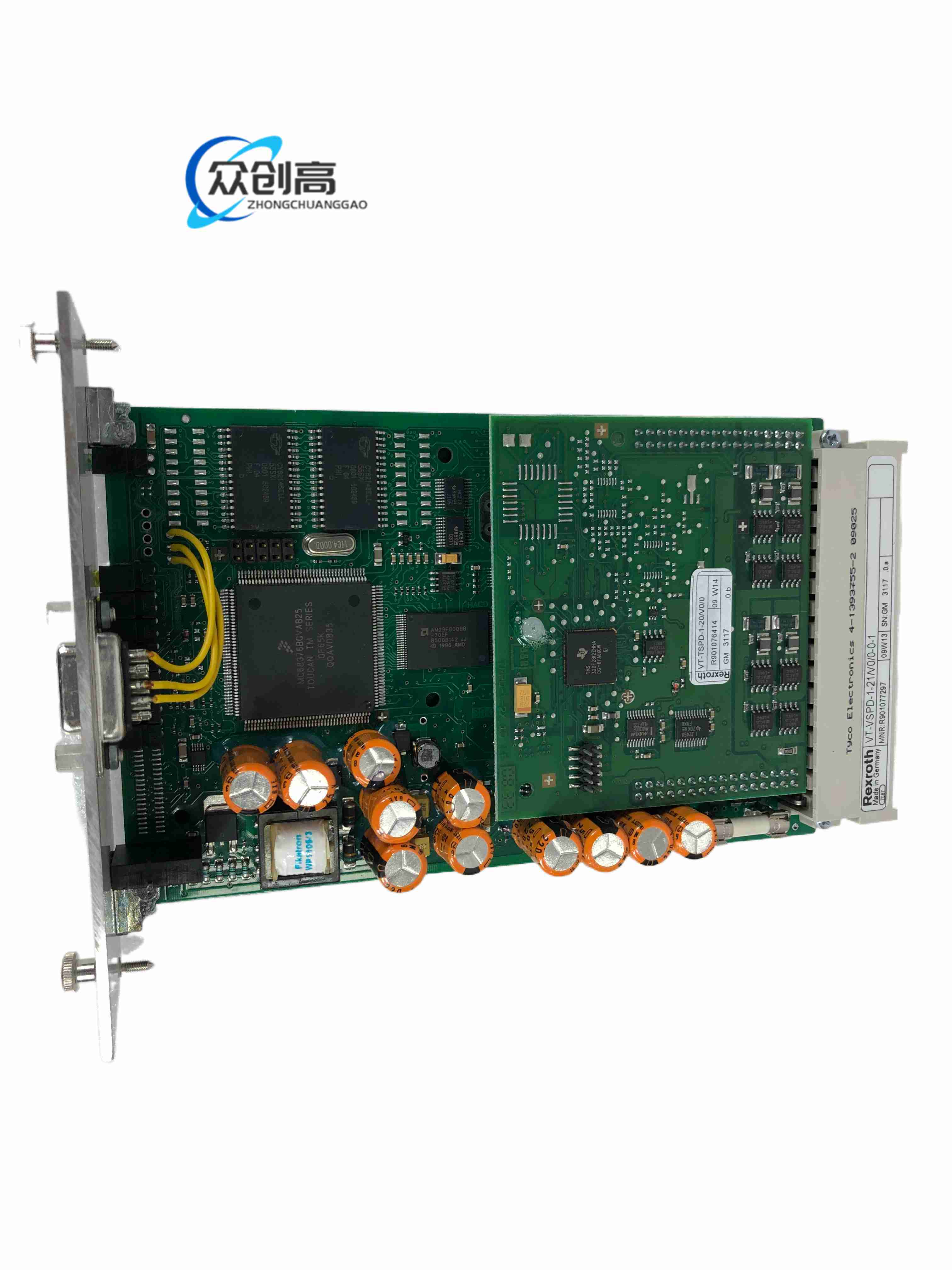

数字式比例阀放大器系列

VT-VSPD-1-2X 是博世力士乐数字式阀放大器产品族，用于驱动不带电气位置反馈的比例方向阀、比例压力阀等。2X 表示组件系列，V00 等后缀表示软件、接口或配置版本。

品牌：Bosch Rexroth

类型：数字式比例阀放大器

供电：24 V DC，常见范围约 21–30 V DC

模拟输入：±10 V、0–10 V、4–20 mA

输出：比例阀电磁铁电流输出

格式：欧洲卡式

存储：参数存于非易失闪存

最大电流：依具体型号，常见约 1.5 A 级或更高

数字参数化替代传统电位器调整

多组参数集调用

斜坡时间可设

抖动频率可设

零位与最大电流可校准

具备故障诊断与 LED 状态

工业液压自动化

塑料机械

机床液压系统

船舶甲板机械

钢铁厂液压控制

测试台架

控制方式：开环比例控制或带选配闭环功能

输入阻抗：模拟输入通常为高阻

输出形式：PWM 电流控制

安全：具备过流、短路、过温、欠压等保护

工业级印刷板

功率 MOSFET/IGBT 器件

铝制或钢板散热结构

DIN 41612 欧式接插件

标准欧洲卡尺寸，常见 100 × 160 mm

插入机架或阀岛控制盒

前面板可能有按键、LED、通信口

背板 64 针连接器传输电源、I/O 和命令信号

模块读取模拟/数字命令值，查表调用参数组，经过斜坡与抖动处理后生成 PWM 电流驱动比例电磁铁，从而改变液压阀芯位移、油液流量或系统压力。

安装在防尘、通风的控制柜内

24 V 电源容量满足所有阀线圈总和

电缆屏蔽层单端或两端接地需按手册

阀线圈电缆与信号线分开走线

插卡前确认机架断电

2X 只代表系列，不能单独确定电流与接口

后缀不同可能导致软件不兼容

修改参数前备份原配置

出现“电磁阀开路”应先查线圈电阻和断线

不得用潮湿手操作模块或带电插拔
