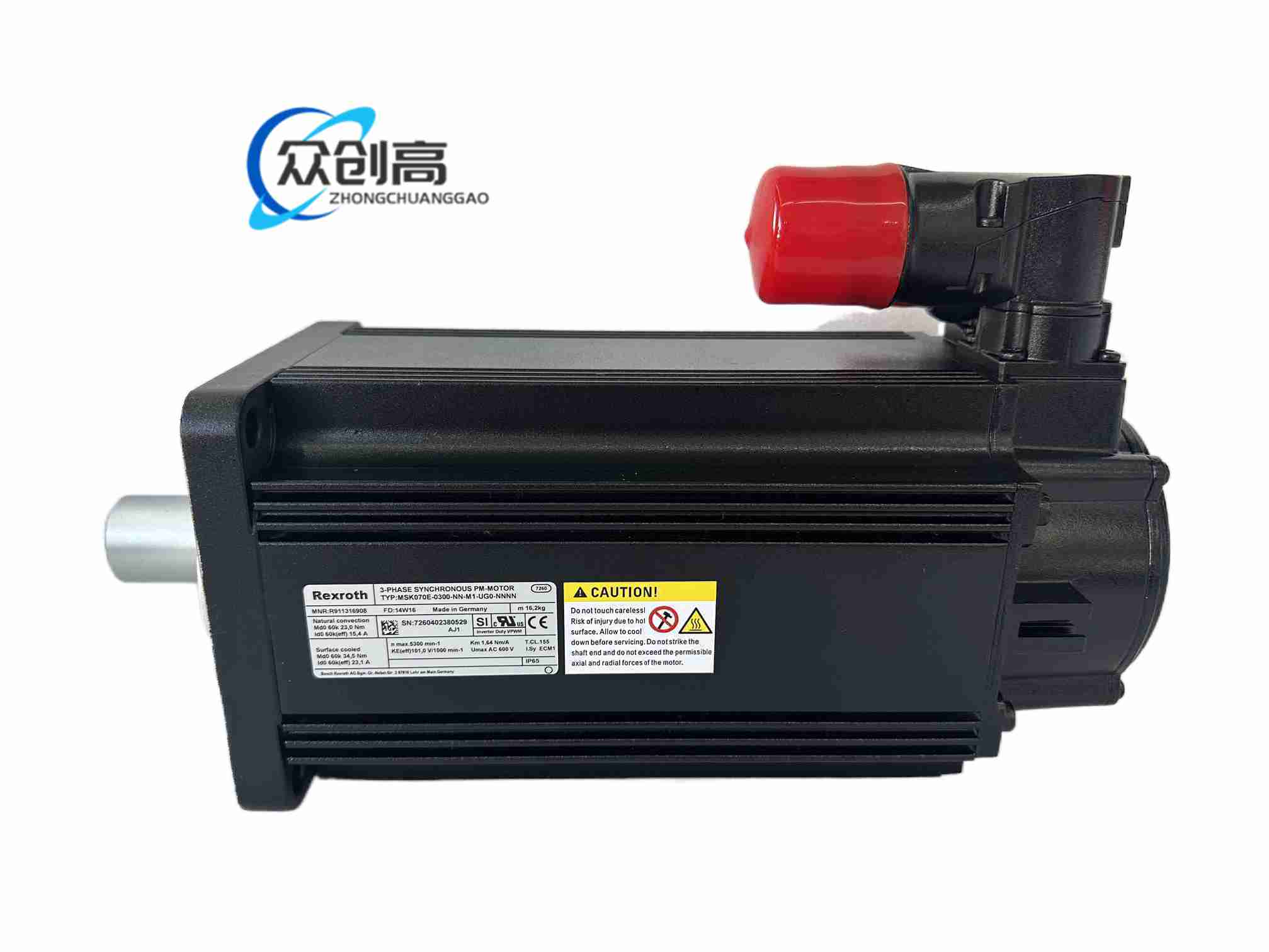

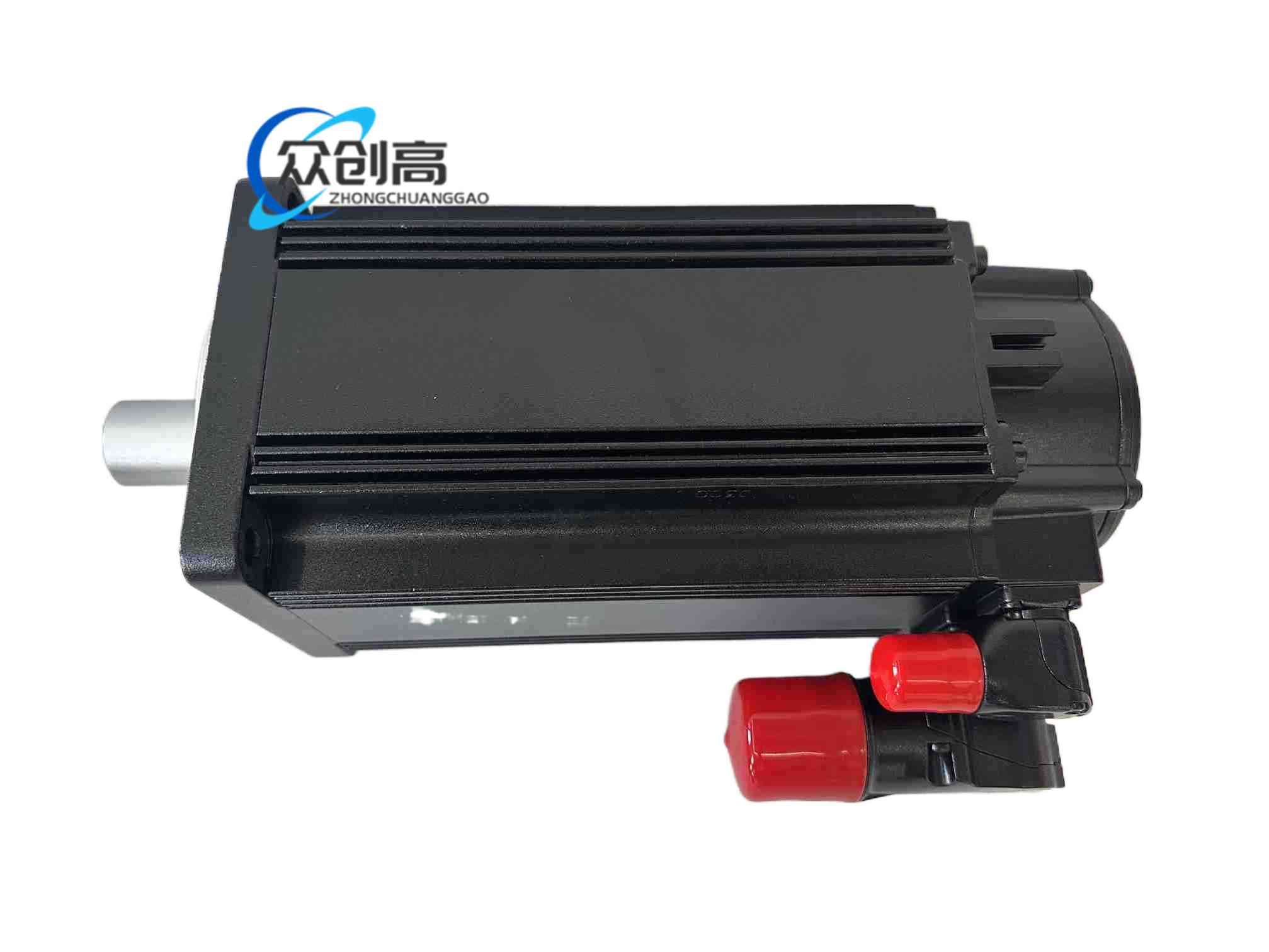

产品名称：IndraDyn S 永磁同步伺服电机

产品简介：中大型高转矩伺服电机，自然冷却，适合机床、金属成形、造纸、包装、机器人等需要持续大转矩与高动态响应的工业轴。

技术规格：

机座规格：MSK070，长度代码 E

绕组代码：0300，高速级别资料标称最高约 15300 min⁻¹，实际额定工作转速按驱动器与负载选型

冷却方式：自然对流

编码器：M1 为绝对式 Hiperface 光学编码器，多圈，128 信号周期；UG0 表示标准/指定轴端与可旋转约 240° 插头配置

制动配置：NN 表示无保持制动

轴端：光轴带密封环，无键结构依 UG0 子集确认

持续转矩：60 K 静止约 23 Nm、15.4 A；100 K 静止约 25 Nm、16.7 A

最大转矩：约 65 Nm

最大电流：约 49.3 A

绕组电感：约 3900 mH 级，具体依电阻/电感测试条件

防护等级：IP65

热级：155 级绝缘

重量：约 16 kg 级

材质构成：

机壳：铝合金或不锈钢附件组合，带散热筋

定子：硅钢叠片、F/H 级绝缘铜绕组

转子：稀土永磁体

轴：合金钢光轴，配密封

插头：动力与编码器可旋转工业连接器

功能特点：

大惯量高转矩：适合直接驱动、齿轮箱输入或高摩擦负载

绝对多圈反馈：上电无需重复寻零，支持多圈位置保持

无制动光轴：结构简洁，适合水平传动、卷绕、转台

可旋接口：240° 旋转插头便于窄柜布线

应用场景：机床旋转/进给大轴、冲压送料、造纸卷取、包装主传动、机器人大臂、印刷滚筒、重型定位台。

安装要求：

刚性法兰：按力士乐孔距使用高强度螺栓，均匀锁紧

联轴器校中：光轴使用合适胀紧套/联轴器，避免敲击损伤密封位

负载匹配：核算持续、峰值转矩与转动惯量比，防止长期过载

驱动与制动能量：若系统有频繁减速，配置相应再生与驱动器容量

使用注意事项：

无制动防溜：垂直轴或重力负载不选用无制动机型，或外加锁轴装置

温升监控：自然冷却依赖环境通风，柜内高温需降额使用

编码器保护：插头、线缆固定牢靠，避免拉拽；屏蔽按驱动器接地规范
