数字液压轴控制器，属于VT-HNC100系列，用于单轴电液闭环运动控制。

该控制器面向液压伺服轴的位置、速度及压力类控制，内置数控程序处理能力，通过现场总线和模拟/数字接口与上位PLC、CNC或调试软件通信，适用于机床、压机、注塑及试验台等需要高精度液压定位的场景。

供电：18至36伏直流，典型24伏直流。

控制轴数：1个液压轴。

数字输入输出：8点数字量输入/输出。

模拟输入：4路模拟电流输入，支持4至20毫安；参考电压±10伏。

模拟输出：4路电压输出，每路最大±10毫安；电流输出2路，最大负载500欧。

反馈接口：增量编码器，编码器电源+5伏直流，最大200毫安；SSI最大28位；支持电感式位置传感器供电2伏有效、每通道30毫安。

通信：PROFIBUS DP，最大12兆波特；RS-232，9.6千波特。

处理器：MC68376。

存储器：Flash EPROM 1兆字节，RAM 256千字节。

增量输入频率：最大250千赫兹；电感式载波频率5千赫兹。

组件系列：23。

支持单轴定位闭环、编码器或SSI绝对反馈、模拟指令转换、斜坡与数控程序执行；内置参考电压与多类反馈处理，可配合比例阀/伺服阀完成阀芯指令输出。

数控机床液压轴、液压压机滑块控制、注塑机合模与注射轴、材料试验机作动器、传动线液压定位站。

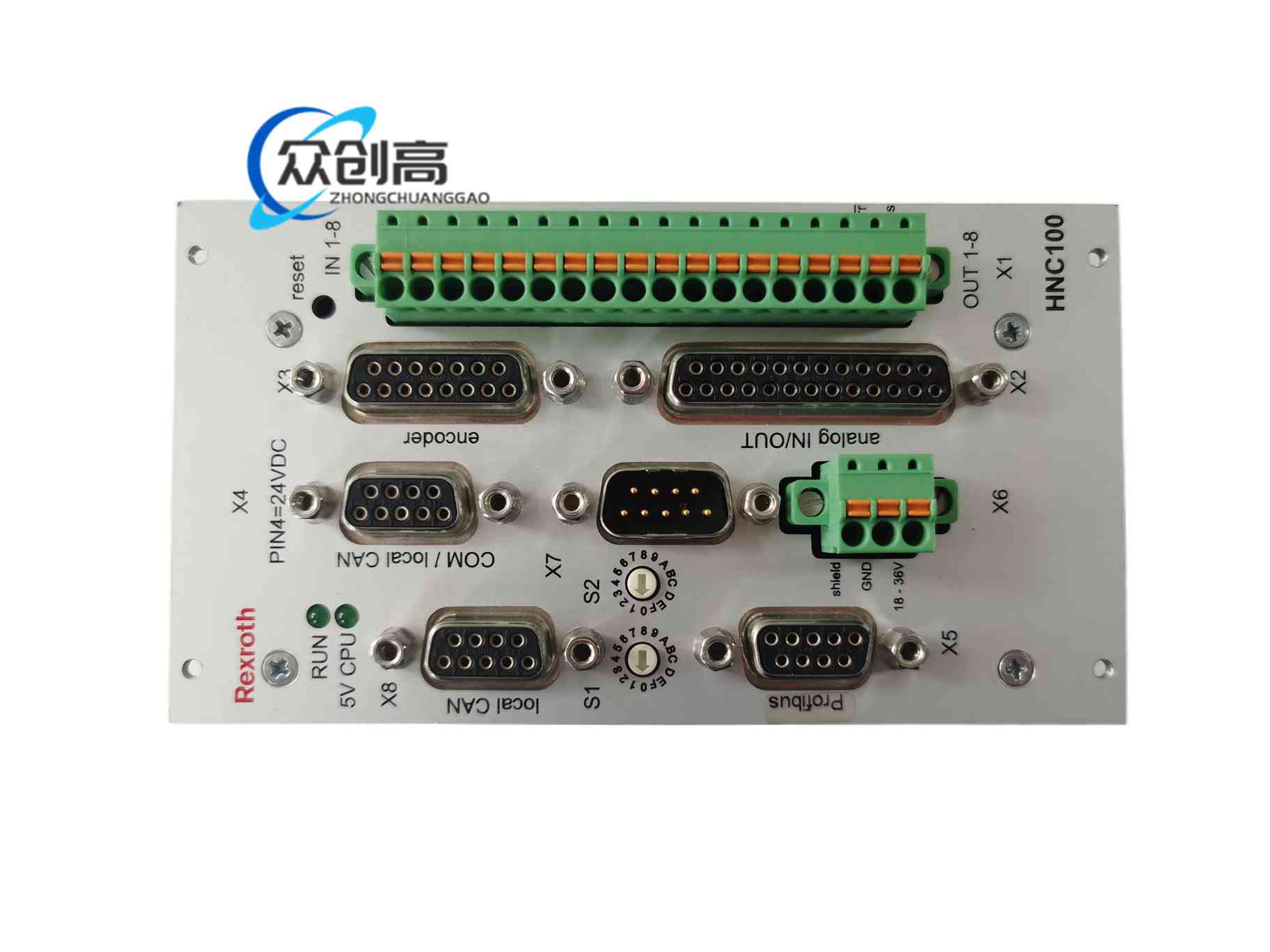

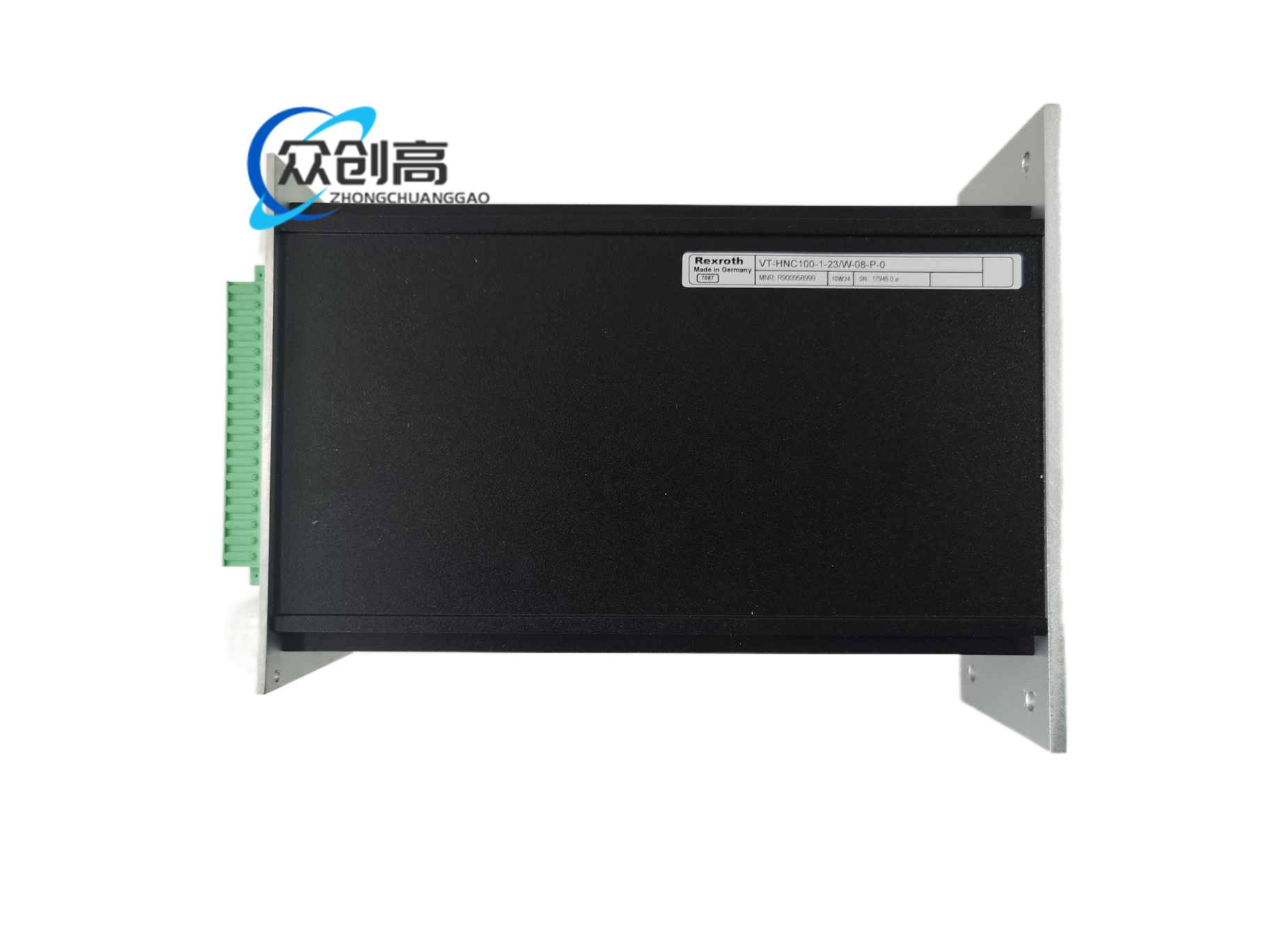

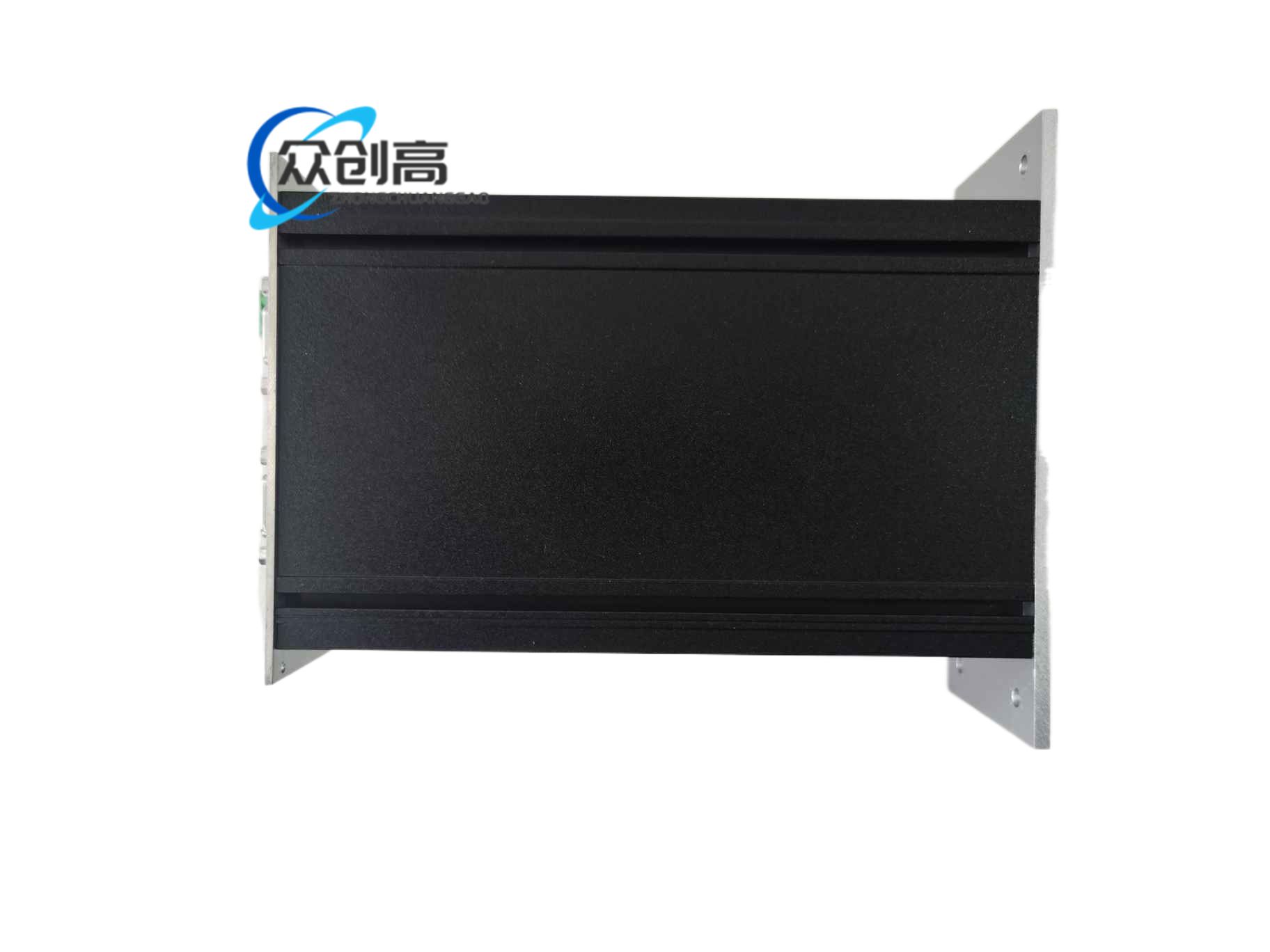

墙体安装型外壳；前面板与接插件分区布置模拟量、数字量、编码器、总线及电源接口；内部为工业级印制板与封闭金属/工程塑料机箱。

控制器接收上位设定值与本轴位置/压力反馈，按设定数控程序与闭环算法计算控制量，输出模拟电压/电流指令驱动比例阀放大器或直接控制阀用电子，实时修正液压执行机构的位置、速度或力。

安装于控制柜或机旁防护墙面上，保证通风与防尘；PROFIBUS电缆使用屏蔽总线电缆并按总线拓扑终端匹配；模拟反馈线单独屏蔽，屏蔽层按系统单端或规定端接地；编码器线远离动力线敷设。

上电前核对24伏直流电源极性与功率余量；修改数控参数后完整备份；编码器断线、反馈超差、通信中断时按故障代码处理；潮湿、强振环境应外加防护箱并定期紧固安装螺栓。
