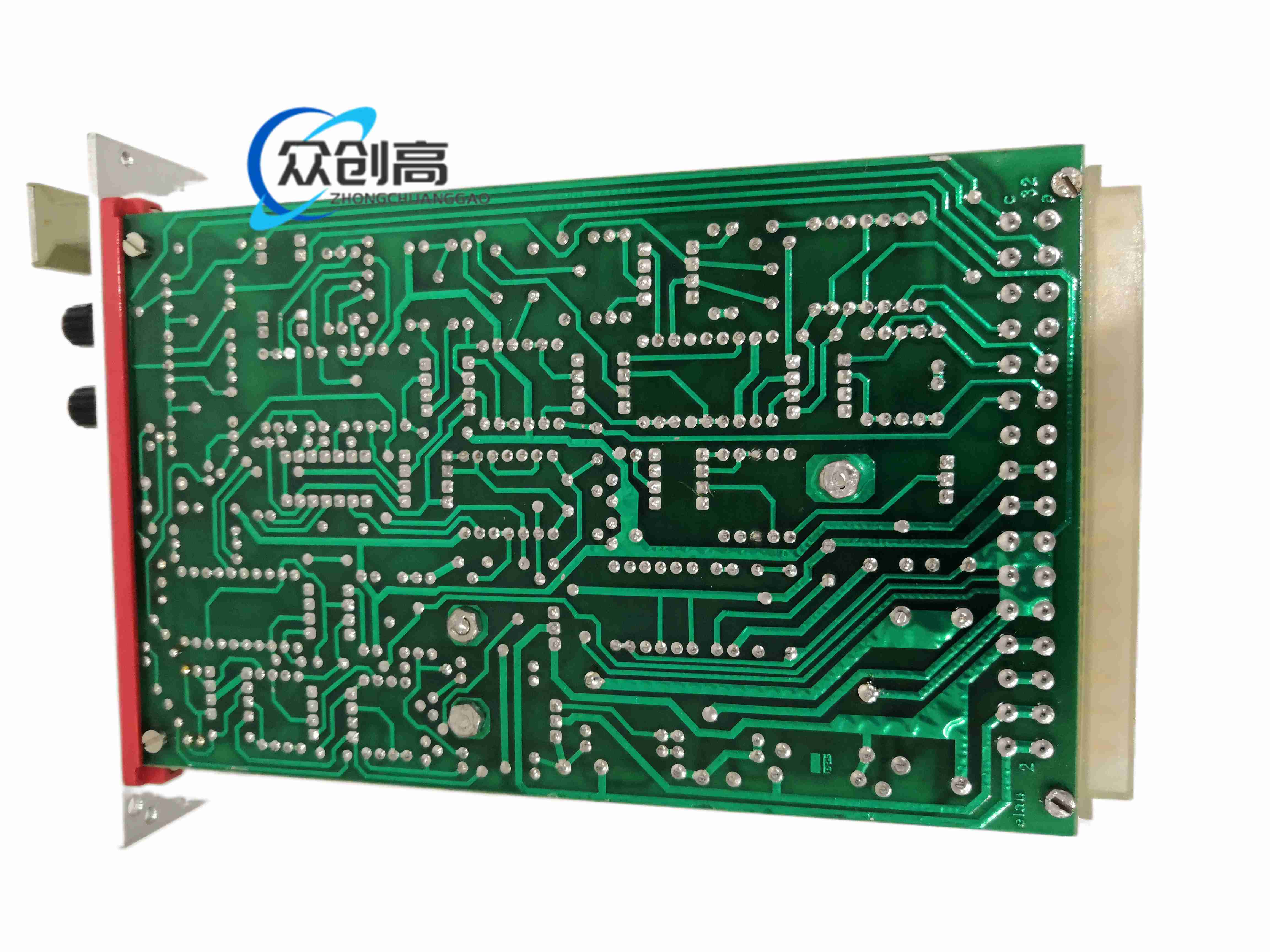

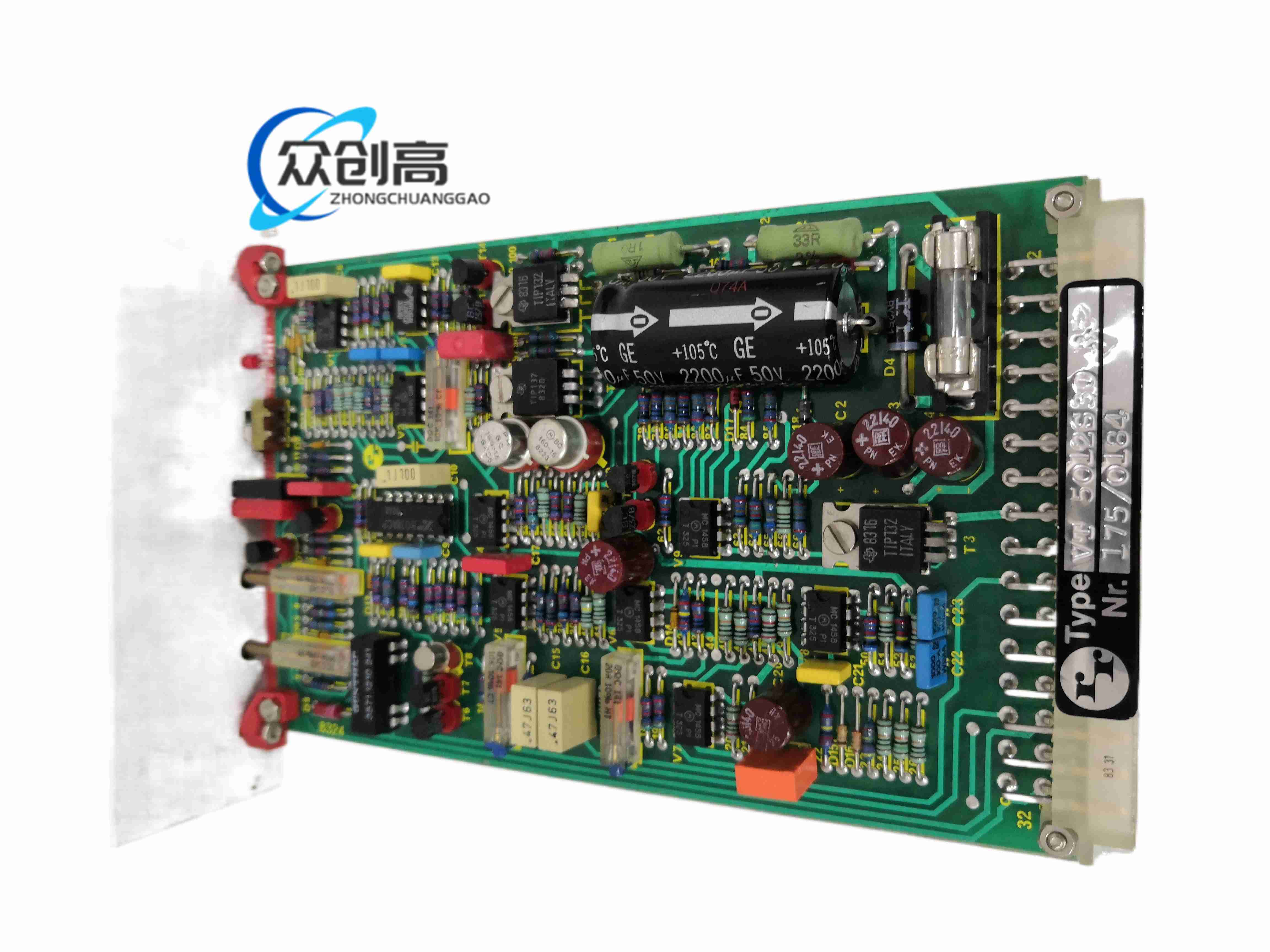

VT-5000 系列比例阀控制卡 / I/O 卡

VT 5012 是力士乐 Indramat VT-5000 系列液压阀控制卡，用于比例阀、伺服阀或工业自动化控制系统的命令处理、斜坡生成、反馈处理和输出驱动。

品牌：Bosch Rexroth Indramat

系列：VT-5000

型号：VT5012

供电：24 V DC，允许范围约 +40% / -5%

尺寸：100 × 160 mm 欧洲卡

连接器：32 针 DIN 41612 Form D

时钟/振荡频率：约 1.5 kHz 或 2.5 kHz，依子型号

工作温度：0℃ 至 50℃

重量：约 0.15 kg

比例阀命令处理

斜坡时间可调

测量输入与反馈处理

稳压电压输出

LED 或面板状态指示

适合电液控制系统

液压机

注塑机

工程机械液压控制

冶金设备

测试台

自动化产线液压站

最大负载电流：约 30 mA，用于信号处理级

斜坡时间：约 30 ms 至 5 s

调节电压：±9 V 级别

测量输入：0 至 ±6 V 级别

具体电磁阀电流依 VT5005 / VT5006 等关联型号不同

工业 PCB

欧式接插件

金属/塑料面板

运放、比较器、斜坡与振荡电路

标准欧洲卡

32 针背板连接器

前面板高度约 128.4 mm

适合插入 VT-5000 机架或配套底版

接收上层控制器命令，经斜坡、增益、零点、反馈比较后生成比例阀驱动信号；同时通过测量输入监控实际压力、位置或流量，实现稳定控制。

与 VT-5000 底座或机架配套

24 V DC 供电稳定

信号线与阀线圈线分开

控制柜内防尘、防潮、通风

VT5012 后接 S31 / S43 等后缀代表不同配置

替换前核对振荡频率、输入范围、输出能力

禁止带电插拔

液压系统投运前完成零点与斜坡整定
