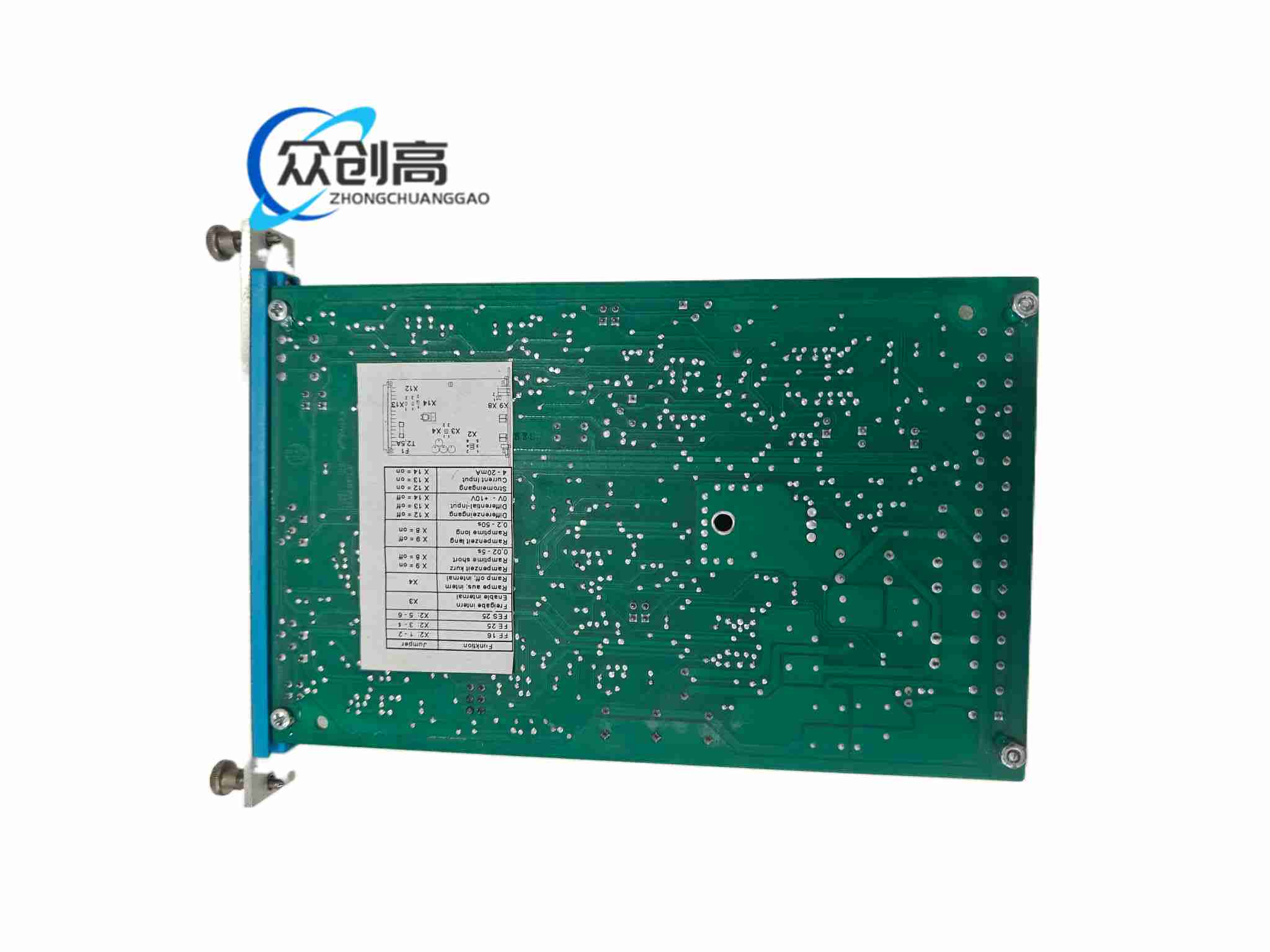

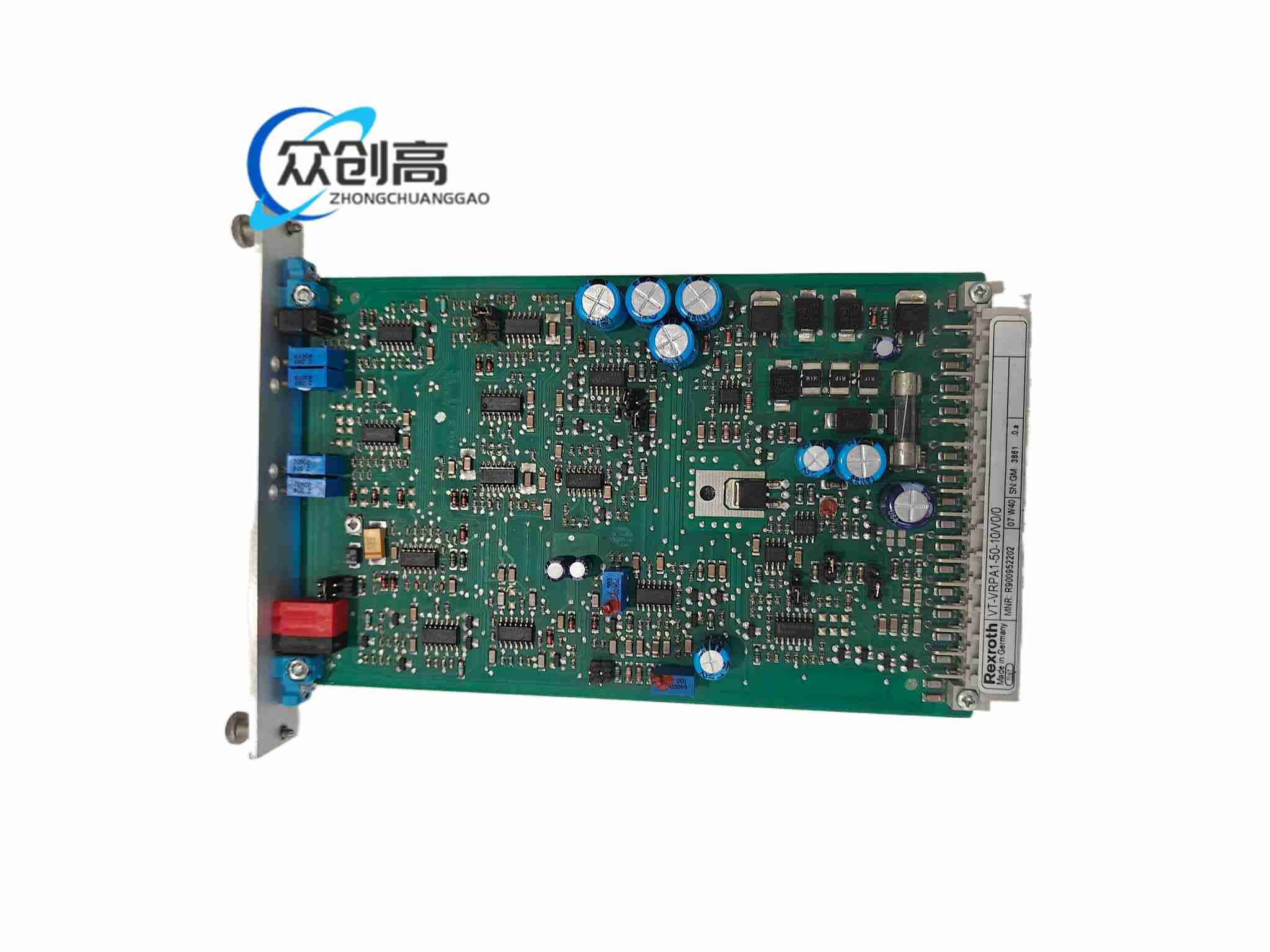

产品名称：欧式卡式模拟比例阀放大器

产品简介：用于将控制器输出的模拟指令转换为比例电磁阀驱动电流，配合带位置反馈或普通比例压力/流量阀使用，实现液压系统的闭环或开环平稳控制。

技术规格：

供电电压：24 V DC，允许范围约 21–30 V DC

阀线圈输出：依阀型与版本约 1.2–2.2 A；具体以目标阀数据表设定

指令输入：0–10 V、0–6 V 或 4–20 mA、0–20 mA，跳线切换

位置反馈：支持 LVDT 励磁与解调；部分版本处理带电气位置反馈的比例阀

斜坡时间：短档 0.02–5 s，长档 0.2–50 s，前面电位器或跳线调整

内部基准：生成 ±9 V 参考电源，供外部电位器小电流取用

卡件尺寸：欧式卡 100×160 mm，DIN 41494；连接器常用 32 针，部分版本 48 针

工作温度：0°C 至 +50°C，特殊版本可到 +70°C

指示与诊断：绿色准备灯、黄色使能灯，含断线/短路/欠压诊断

功能特点：

PID/位置闭环：接收指令与阀芯反馈，输出校正电流，抑制超调

斜坡软启动：减少突加信号造成的液压冲击

零位与增益调节：前面板电位器整定零点、幅值、斜坡上下行

使能控制：外部使能、斜坡关闭输入，便于安全联锁

测量插孔：可直接测设定值、实际值、阀芯位置信号

应用场景：液压机比例压力控制、注塑机合模/注射、试验台流量控制、机床液压伺服轴、船舶/工程机械比例阀驱动。

安装要求：

卡架安装：装入标准欧式卡箱或指定机架，保证插接到位

导轨版本：若采购为导轨型，则按 35 mm 标准 DIN 导轨竖向安装并留散热间隙

屏蔽接地：电磁阀线圈线、LVDT 反馈线使用屏蔽双绞线，屏蔽层在放大器侧单端接地

跳线预设：上电前按阀型号设定输入范围、斜坡档、反馈类型

使用注意事项：

防反接过压：24 V 电源禁止反接，电压不超过产品额定上限

改参数断电：所有跳线、零位、增益调整在断电或锁定工艺状态下进行

线缆长度：放大器到阀体 LVDT/线圈距离过长会增加干扰，按手册限制并使用屏蔽线

环境防护：控制柜内避免油雾直喷、积水、腐蚀性气体
