四轴数字液压轴控制器，VT-HNC100系列3X组件版本，用于多轴电液闭环控制。

该型号面向最多四个液压轴的同时定位、速度、压力/力控制，可在单台控制器内完成多轴数控程序、电子凸轮、位置与压力切换等工艺。通过PC编程工具进行轴参数、PLC辅助程序及现场总线配置，适合多缸同步、多工位压机及大型液压自动化系统。

供电：18至30伏直流，典型24伏直流。

控制轴数：4轴，支持位置、速度、压力/力及复合控制。

反馈支持：增量编码器、SSI绝对编码器、模拟±10伏、4至20毫安。

阀输出：向比例阀/伺服阀输出电压或电流指令，具体通道数与量程按硬件版本与接线配置确认。

通信：资料可查版本支持RS-232、局部CAN、过程数字IO；部分销售渠道资料列出PROFIBUS DP、CANopen、PROFINET RT、EtherNet/IP、TCP/IP等可选，实际以出厂订单与固件为准。

编程：PC工具WIN-PED/NC语言，支持子程序、每轴数控程序与辅助程序。

安装方式：35毫米DIN导轨或控制柜内固定；资料所列导轨版本防护IP20。

工作环境：按订单版本确认，常见控制柜内0至50摄氏度。

四轴独立闭环；位置PIDT1/PDT1、压力PIDT1、速度PI可组合；电子凸轮与曲线功能；位置—压力切换；多轴同步；参数组密码保护与故障诊断。

多缸液压压机、注塑机多轴系统、机床液压工作台、Transfer线多工位夹紧/进给、试验台多作动器协调加载。

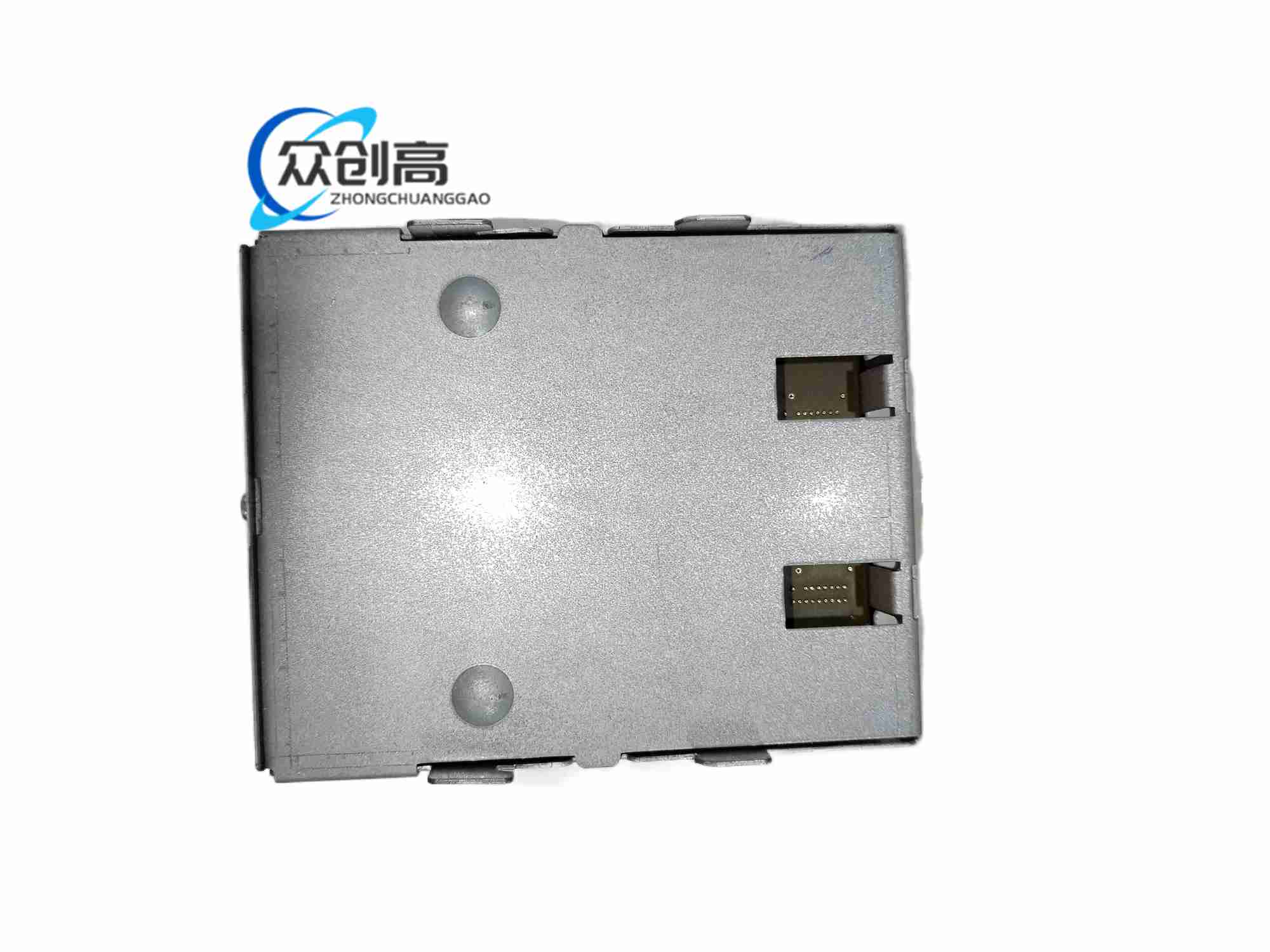

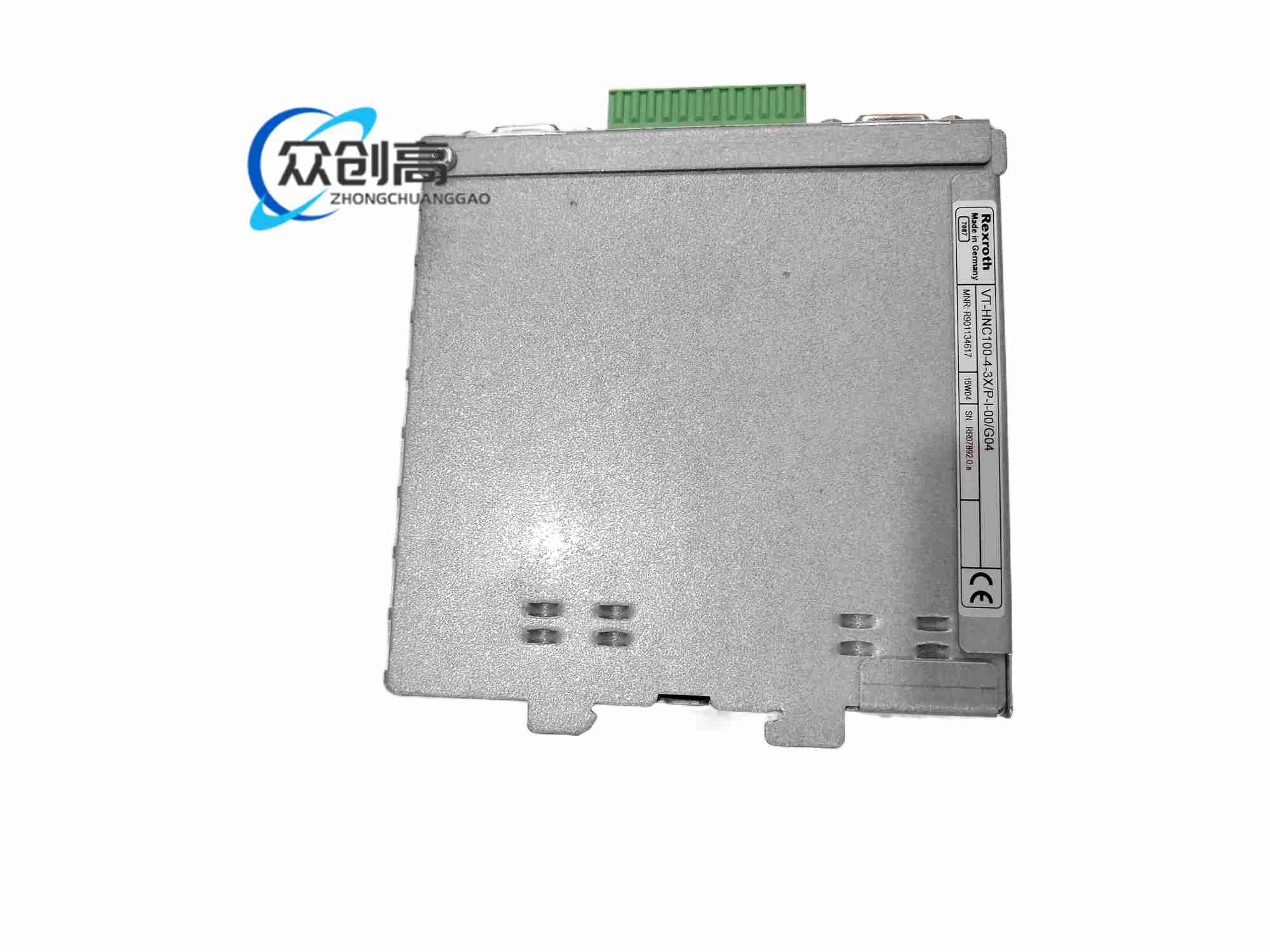

导轨/柜装金属与工程塑料复合外壳，CPU板、反馈接口、阀指令输出、数字IO及总线接口分区；前面板或侧端设有状态指示与调试口。

各轴反馈进入控制器后，按NC程序与工艺模式选择位置、速度或压力闭环算法，输出补偿后的阀指令；通过现场总线与PLC交换设定值、状态字和故障信息，实现多轴协同。

装入控制柜35毫米DIN导轨或固定支架，保证前后留散热空间；动力线、阀线束、编码器线、总线线分层走线；模拟与编码器线使用屏蔽电缆，屏蔽层按系统接地规范处理；未使用的通信口不做带电插拔。

恢复维修后重新载入授权参数与备份；安全停机链路由安全继电器/安全PLC实现，不依赖控制器内部“无故障”状态直接切断危险运动；总线地址、轴号、反馈类型必须与机械铭牌和电气图一致。
