模拟液压定位放大器，VT-MACAS-500系列，用于比例阀位置/速度闭环。

该模块位于PLC与液压比例阀之间，将±10伏或4至20毫安设定值转换为阀驱动信号，并结合位置传感器或测速机反馈形成闭环，用于油缸定位与比例流量控制。适用于不使用数字总线、以模拟指令为主的老旧或中小型液压系统改造。

供电：24伏直流，允许约21至40伏直流电池供电或21至28伏整流交流，启用输入范围按资料可到8.5至40伏直流确认。

设定输入：差分±10伏，输入电阻约100千欧；4至20毫安电流输入，I后缀为4至20毫安实际值反馈版本。

阀输出：±10伏，最大10毫安；或4至20毫安阀信号，按版本与跳线配置。

实际值反馈：I版本支持4至20毫安位置变送器；也可按非I版本处理±10伏反馈。

控制算法：PT1位置控制；配合测速机可投PI速度控制。

斜坡时间：0.1至1秒、1至10秒两档可调，具体以电位器/跳线配置为准。

死区补偿：约±4%可调，可禁用。

诊断：实际值断线检测、短路保护、反极性保护、故障继电器/LED指示。

安装：35毫米DIN导轨，欧洲卡资料尺寸约100×160毫米；部分资料本体尺寸150×100×30毫米或86×110×95.5毫米，以实物铭牌为准。

环境：0至50摄氏度全额性能；存储与扩展温度按订单确认。

模拟闭环定位、阀芯死区补偿、可调斜坡、断线/短路诊断、多参数组存储；部分资料标明可通过数字输入调用最多16组参数并写入非易失存储器。

液压油缸定位、4WRA等比例方向阀系统、压机的下行/回程模拟控制、注塑机开合模简易闭环、冶金辅助液压站、试验台作动器模拟伺服化改造。

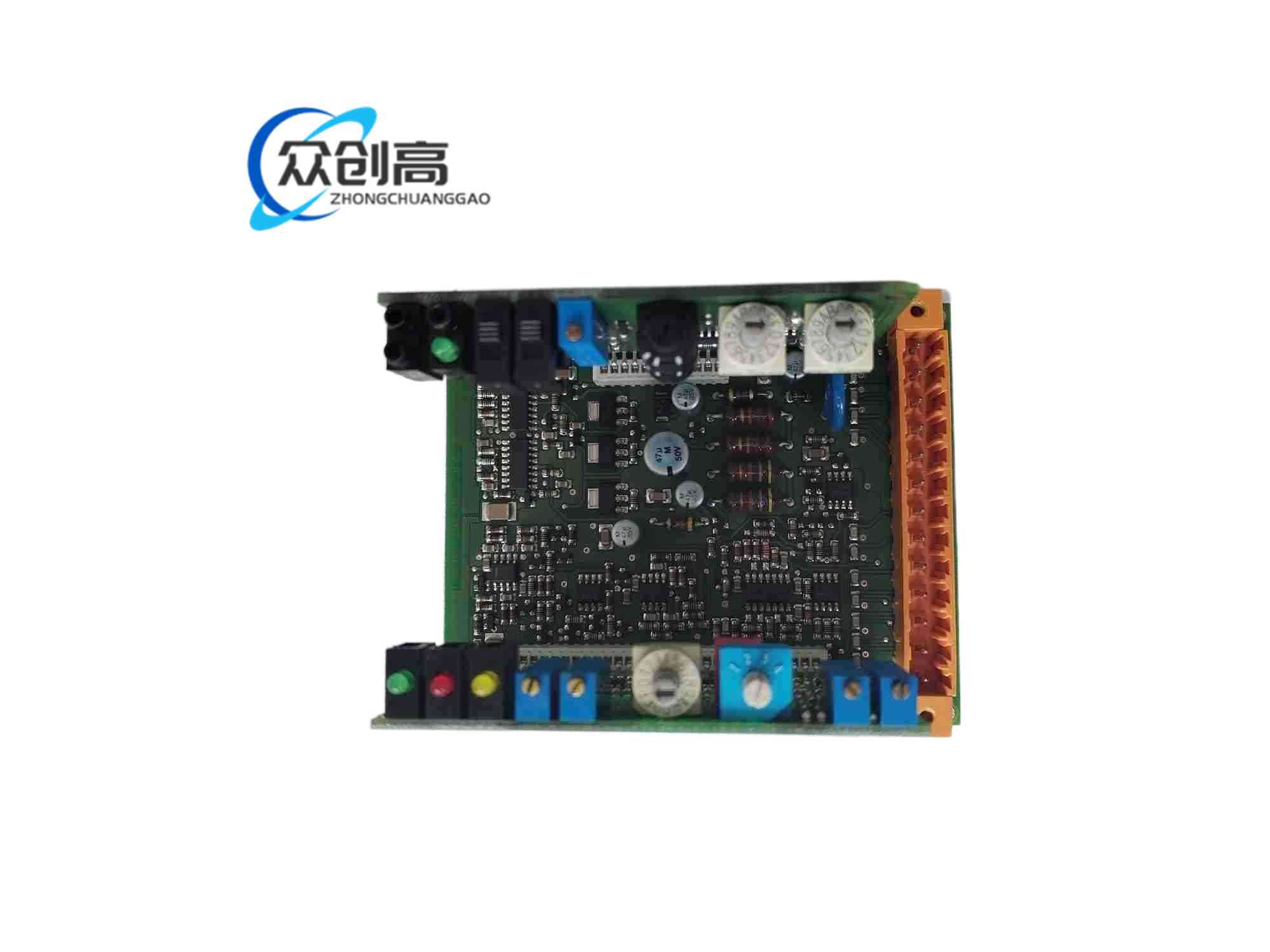

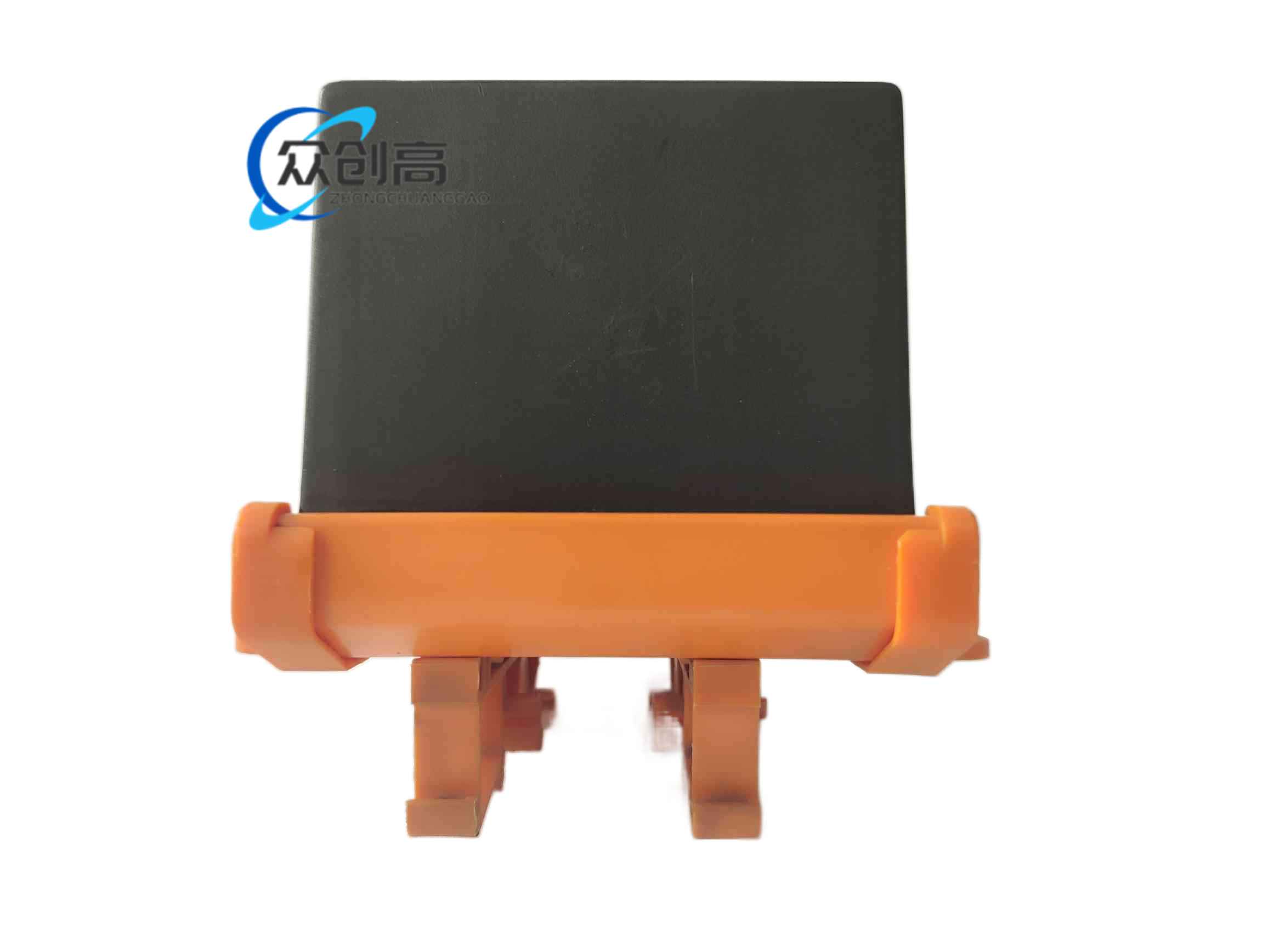

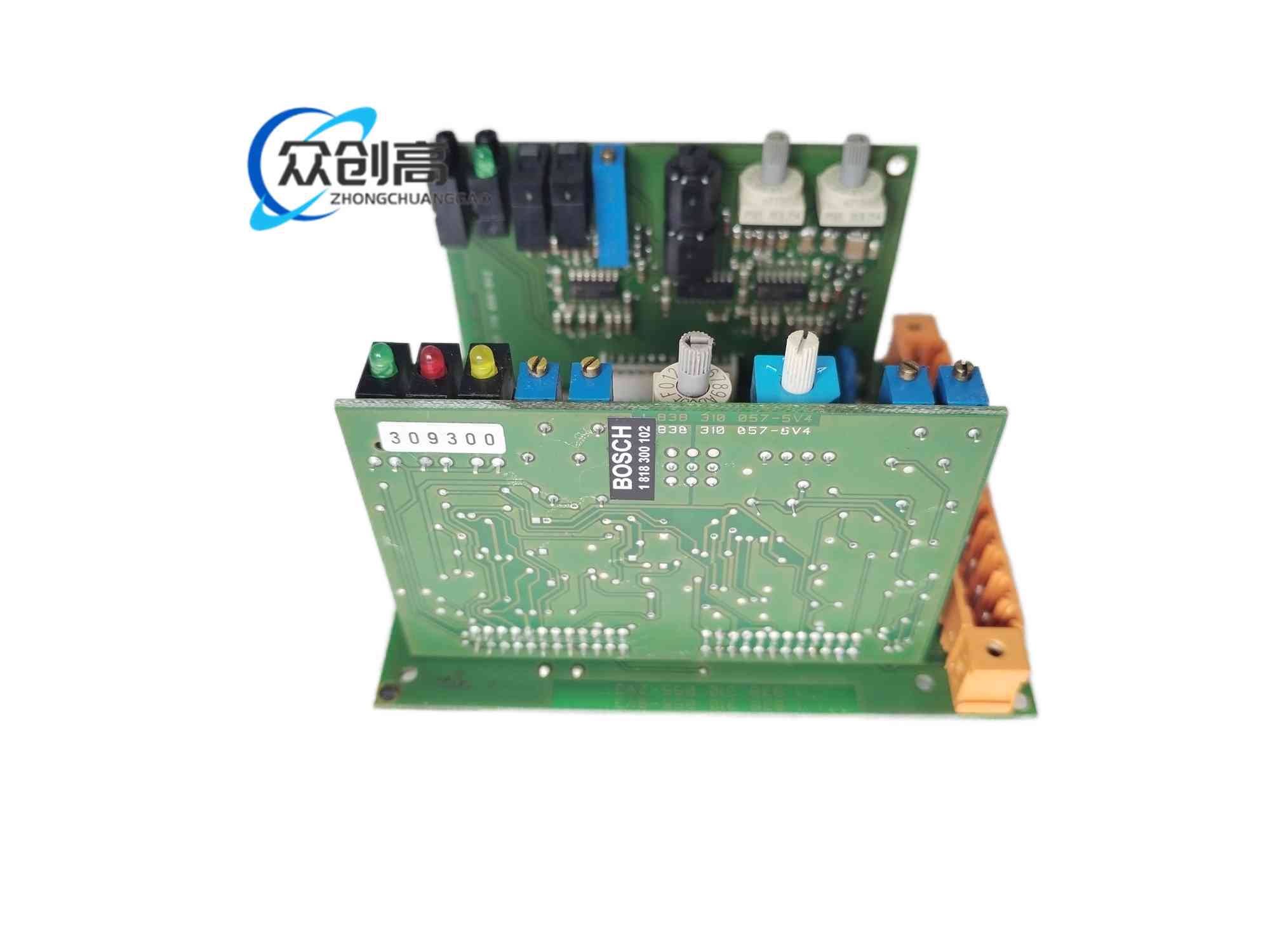

导轨卡装塑料/金属复合小壳体，前端设调节电位器、状态LED和接线端子；内部为模拟运算电路、功率输出级与反馈处理电路。

PLC给出位置设定电压/电流，模块与实际值比较后经PT1/PI算法形成误差控制量，输出驱动比例阀电磁铁；测速反馈接入后构成速度外环，位置反馈构成位置主环，从而抑制超调与稳态偏差。

控制柜DIN导轨安装，周围留散热与布线空间；阀线圈线使用屏蔽电缆，长度按系统噪声情况控制；位置传感器单独供电并远离动力线；接地排统一一点接地，避免多个屏蔽层形成地环。

首次投运先零位再量程，再投入死区与斜坡；断线报警触发后检查传感器线路、供电与模块端子；潮湿环境定期清理端子氧化层；更换模块后用原参数备份重新写入，禁止带负载热插拔。
