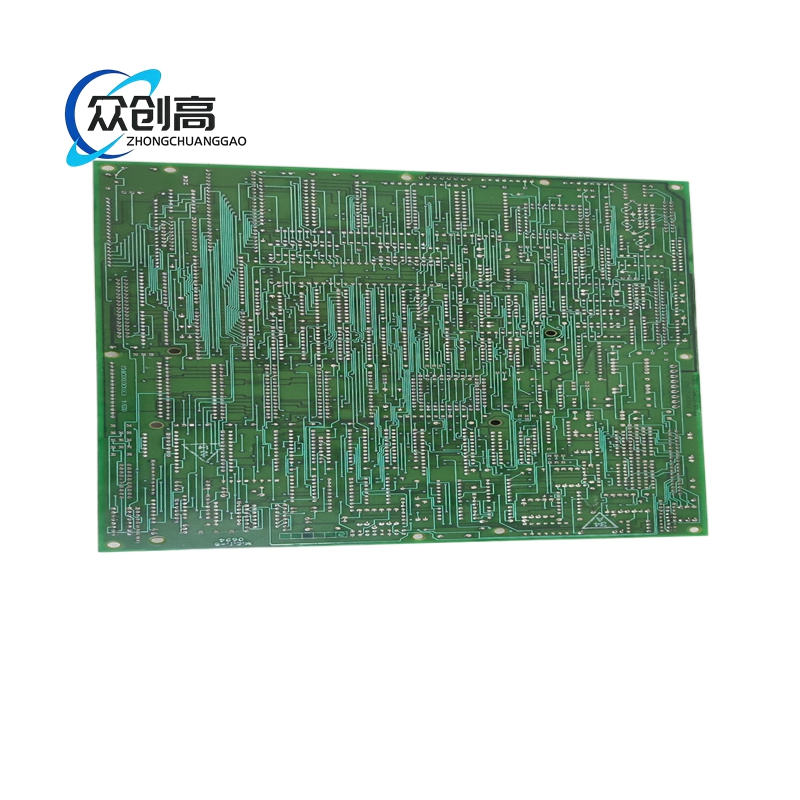

产品名称： GE Speedtronic Mark V 系列模拟量输入模块

型号系列： GE 531X 系列 / Mark V 控制系统 I/O 模块

产品简介：
GE 531X132APGACG1 是通用电气 Speedtronic Mark V 控制系统中使用的 16 通道模拟量输入模块（AI），用于采集现场 4-20mA 电流信号，将其转换为数字量供控制器进行闭环调节与监测。该模块支持冗余配置，适用于燃气轮机、蒸汽轮机及联合循环电厂的过程控制。

技术规格：

• 通道数量：16 路模拟量输入
• 输入信号类型：4-20mA 电流信号（二线制/三线制）
• 输入阻抗：250Ω（典型值）
• 分辨率：16 位 A/D 转换
• 采样周期：100ms（每通道）
• 精度：±0.1% 满量程（F.S.）
• 共模抑制比（CMRR）：≥80dB
• 工作温度范围：-20°C 至 +60°C
• 供电电压：+5V DC（总线供电）
• 冗余配置：支持双机热备冗余

功能特点：

• 支持 4-20mA 标准工业信号 直接接入，无需外部信号调理
• 每个通道具备独立的 断线检测（Wire Break Detection） 功能
• 具备 通道隔离设计，通道间互不干扰
• 支持在线热插拔更换，不影响系统运行
• 模块内置 自诊断功能，实时上报通道状态

材质构成：

• 模块外壳：铝合金压铸 + 环氧树脂涂层，具备良好的电磁屏蔽性能
• 印刷电路板：FR-4 玻璃纤维环氧树脂板，多层板设计
• 连接器：镀金触点镀金连接器，确保长期接触可靠性

结构特征：

• 标准 欧式卡件（Eurocard） 尺寸，符合 IEC 60297 标准
• 前面板配置 LED 状态指示灯，每通道独立指示
• 后背板配置 48 针总线连接器，与 Mark V 控制机架连接

工作原理：
现场变送器输出的 4-20mA 电流信号经端子接入模块，通过 250Ω 精密采样电阻 转换为 1-5V 电压信号，再经 16 位 Σ-Δ 型 A/D 转换器 进行模数转换，转换后的数字量通过 VME 总线/Mark V 内部总线 传输至控制器 CPU 进行运算处理。

优势亮点：

• 高精度采集，16 位分辨率满足精密控制需求
• 冗余架构支持，满足电厂 SIL2/SIL3 安全等级要求
• 通道独立诊断，故障定位快速准确
• 宽温工作范围，适应电厂恶劣环境

适用行业：

• 火力发电厂
• 燃气轮机电站
• 联合循环电厂
• 石化行业过程控制
• 冶金行业自动控制

安装要求：

• 安装于 Mark V 控制机柜（控制柜 I/O 机架） 内
• 模块插槽需保持良好接地，接地电阻 ≤1Ω
• 信号线缆需使用 屏蔽双绞线，屏蔽层单端接地
• 安装位置需远离强电磁干扰源，与动力电缆间距 ≥300mm

使用注意事项：

• 严禁将电压信号直接接入电流输入通道，否则将损坏模块
• 每个通道最大输入电流 不得超过 25mA
• 更换模块前须确认系统处于 维护模式，并执行安全锁定程序
• 模块须在 干燥环境 下存储，相对湿度 ≤85%，无凝露
