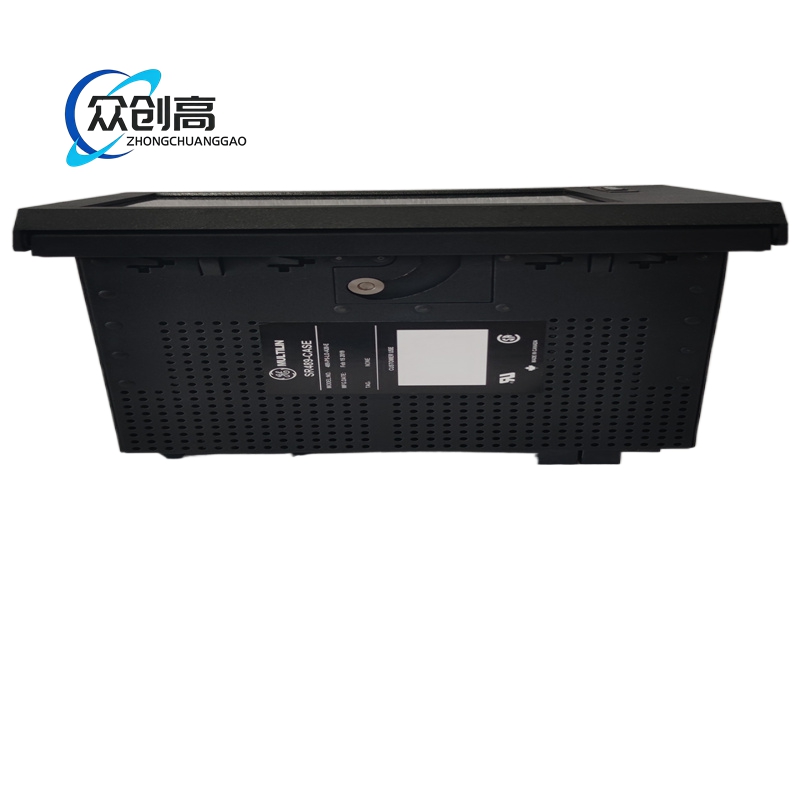

产品名称： GE Multilin SR750 数字式过电流保护继电器

型号系列： GE Multilin SR750 系列 / 137D 系列

产品简介：
GE 137D6723G1 是 GE Multilin SR750 系列 数字式三相过电流保护继电器，专为中高压配电系统及电动机保护设计，提供精确的过流保护、接地故障保护及差动保护功能，广泛应用于电力系统、工业配电及石化装置中。

技术规格：

• 保护功能：50/51 过电流保护、50G/51G 接地过流保护、27 过压/欠压保护、81O 过频/81U 欠频保护
• 额定电流：5A 或 1A（可配置）
• 电流输入范围：0.1-120A（二次侧）
• 电压输入范围：19-347V AC/DC
• 精度：电流测量精度 ±0.5%
• 时间延迟范围：0-60 秒（可编程）
• 通信接口：RS-485 / Modbus RTU
• 工作电源：48-250V AC/DC，50/60Hz
• 工作温度范围：-20°C 至 +70°C
• 防护等级：IP51（前面板）

功能特点：

• 三相电流 + 零序电流 同时测量，支持不平衡检测
• 具备 可编程曲线特性（标准反时限、极反时限、定时限）
• 内置 故障录波功能，可记录最近 4 次故障波形
• 支持 远程复位 及 远程编程
• 具备 事件记录（SOE） 功能，时间分辨率 ≤1ms

材质构成：

• 外壳：聚碳酸酯（PC）工程塑料，阻燃等级 UL94 V-0
• 面板：亚克力透明罩，抗紫外线
• 端子：铜合金镀镍，抗腐蚀

结构特征：

• 1/4 DIN 面板安装 尺寸（96mm × 96mm）
• 前面板配置 4 位 LED 数码管显示屏，实时显示电流值
• 底部配置 接线端子排，支持螺钉压接
• 背面配置 RS-485 通信端子 及 辅助继电器输出端子

工作原理：
继电器通过内置 CT（电流互感器） 采集三相电流及零序电流，经 16 位 A/D 转换器 采样后，由 DSP 处理器按照用户设定的保护曲线进行实时运算。当测量值超过设定阈值并持续时间超过设定延时后，继电器驱动 内部出口继电器 动作，发出跳闸信号。同时通过 RS-485 将故障信息上传至上位机 SCADA 系统。

优势亮点：

• 多功能集成，一台继电器替代多台传统继电器
• 高精度测量，±0.5% 电流精度满足计量级要求
• 故障录波，便于事后故障分析
• 宽电压输入范围，48-250V AC/DC 通用

适用行业：

• 中高压配电系统（11kV/33kV/66kV）
• 工业电动机保护
• 石化装置配电
• 矿山供电系统
• 轨道交通供电

安装要求：

• 安装于 标准继电器柜/开关柜面板 上，开孔尺寸 92mm × 92mm
• CT 二次侧必须 可靠接地，接地电阻 ≤4Ω
• 辅助电源接线须区分 L/N 极性，防止反接
• 通信线缆使用 屏蔽双绞线，最大通信距离 1200m

使用注意事项：

• CT 变比须在继电器设置中 准确配置，否则保护动作值将错误
• 严禁将 电压信号接入电流输入端子
• 继电器上电前须确认所有接线 紧固无松动
• 定期校验周期建议 每 2 年一次，确保保护精度
