产品名称：TBF系列无刷伺服放大器，资料型号常写作TBF 120/7R。

产品简介：用于无刷伺服电机功率驱动，接收控制信号后放大为电机三相电流，完成速度、位置闭环。Parker以TBF 120/7R/TBF1207R提供NC系列伺服驱动产品。

技术规格（按TBF 120/7R通用资料）：额定中间回路/电源电压约120V级；额定电流7A有效值；峰值电流约18A；中间直流回路最低70V、最高170V；推荐变压器一次/交流侧约95V；效率约93%；PWM时钟约9.5kHz，电流纹波频率约19kHz，电流调节器带宽约1kHz；最小负载电感约1.6mH（额定电流下）[参考TBF120/7R伺服放大器资料]。

功能特点：正弦换相；解析器反馈；外设限流输入0至10V对应0至18A；±15V/10mA与+5V/10mA辅助电源；使能、正反转停止、积分断开等PLC兼容控制输入；欠压、过压、过流、过热、I²t、短路、接地保护。

性能参数：设定值输入差分式±10V，输入阻抗20kΩ；工作温度−10至70℃，存储−20至85℃，湿度5%至95%不凝结。

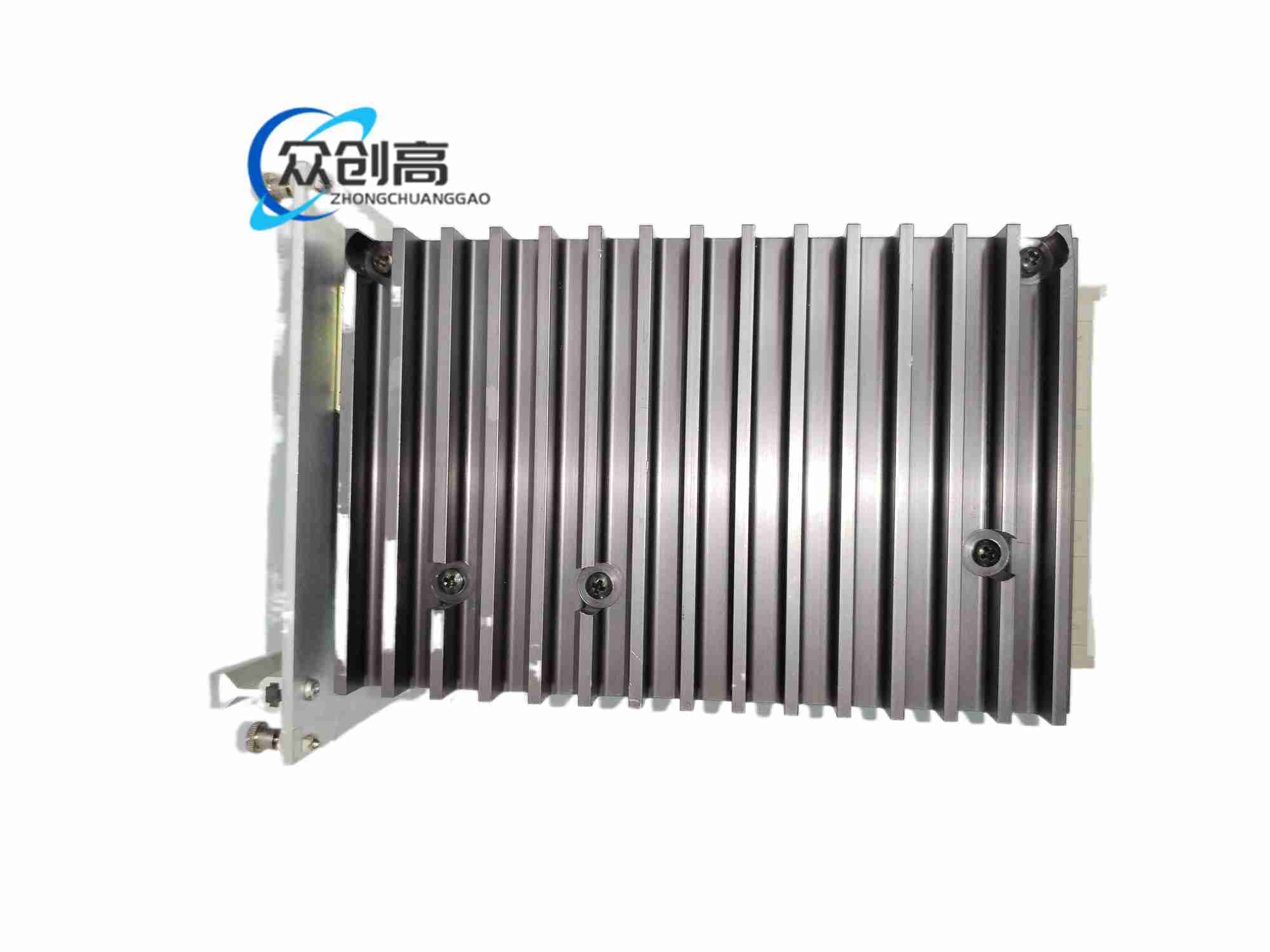

材质构成：金属/型材散热壳体，功率半导体，控制PCB，解析器接口电路；19英寸机架版本含面板与滑入结构。

结构特征：19英寸机架滑入式，3HE高度；功率端子、控制端子、解析器端子分区。

工作原理：控制器给定±10V力矩/速度指令，内部电流环通过解析器获得转子位置，进行正弦PWM换相；电流反馈与限流输入比较后驱动三相桥。

安装要求：19英寸机架滑入固定；保证散热风道；电机线、解析器线、控制线分开绑扎；中间直流母线按70至170V配置。

使用注意事项：首次上电先做电机相序和解析器相位自整定；限流输入不得长期超18A对应值；过热保护动作后排查负载、散热与环境温度；更换同型号时核对120V/7A额定与固件参数。
