INCA Chloride SG-1124-4 工业模拟量输入与继电器输出信号调理模块。

属于 INCA Chloride 过程自动化老型号，用于水处理、氯化、pH、电导率和腐蚀监测等模拟信号采集与继电器控制，可把传感器信号转换为标准工业输出并驱动报警、泵阀执行机构。

模拟输入：4 路隔离通道，0–10 V DC 或 4–20 mA 可配置。

分辨率：12 位。

精度：满量程 ±0.25%。

电压输入阻抗：大于 200 kΩ；电流输入阻抗：250 Ω。

继电器输出：4 路 SPDT 无电位触点，5 A/250 VAC 阻性，镀金触点。

电源：24/48/110 VDC 或 115/230 VAC 通用开关电源。

功耗：典型 12 W，最大 20 W。

串口：RS-485 半双工，Modbus RTU。

数字输入：8 路光耦隔离，5–48 VDC。

隔离耐压：通道间 1500 Vrms，输入到输出 2500 Vrms。

尺寸：约 100 × 160 × 30 mm，欧卡板结构。

支持氯离子选择性电极、pH、ORP、电导率线性化；可设高/低报警、阻尼、继电器逻辑、脉冲加药；具备零位/量程自校准与传感器诊断。

自来水厂、污水厂、泳池氯化、化工加药撬、电厂冷却水、腐蚀监测站。

12 位采样，4–20 mA 或 0–10 V 输入；继电器响应约 50 ms；RS-485 支持多站点轮询；工作温度 −25–70°C。

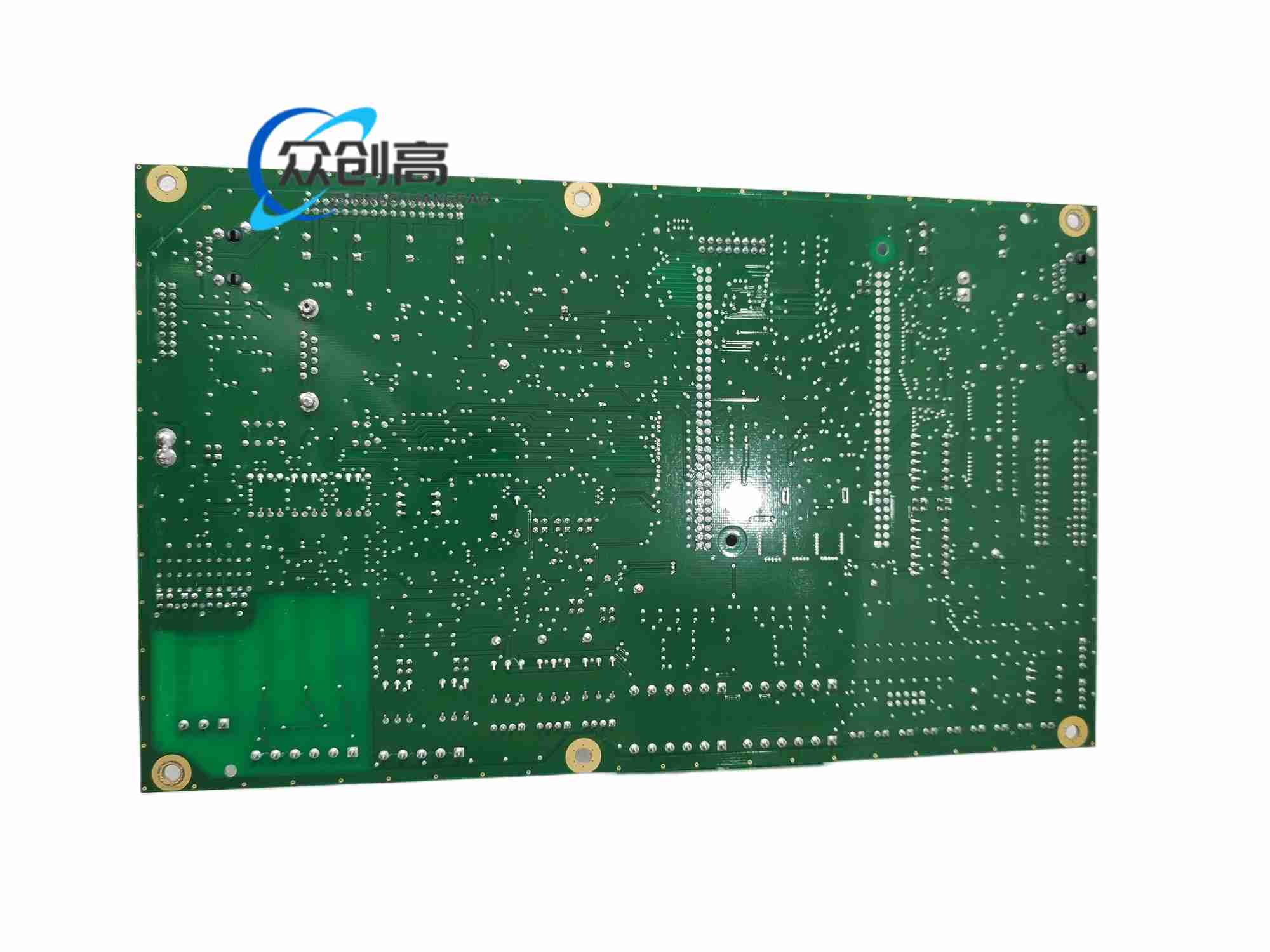

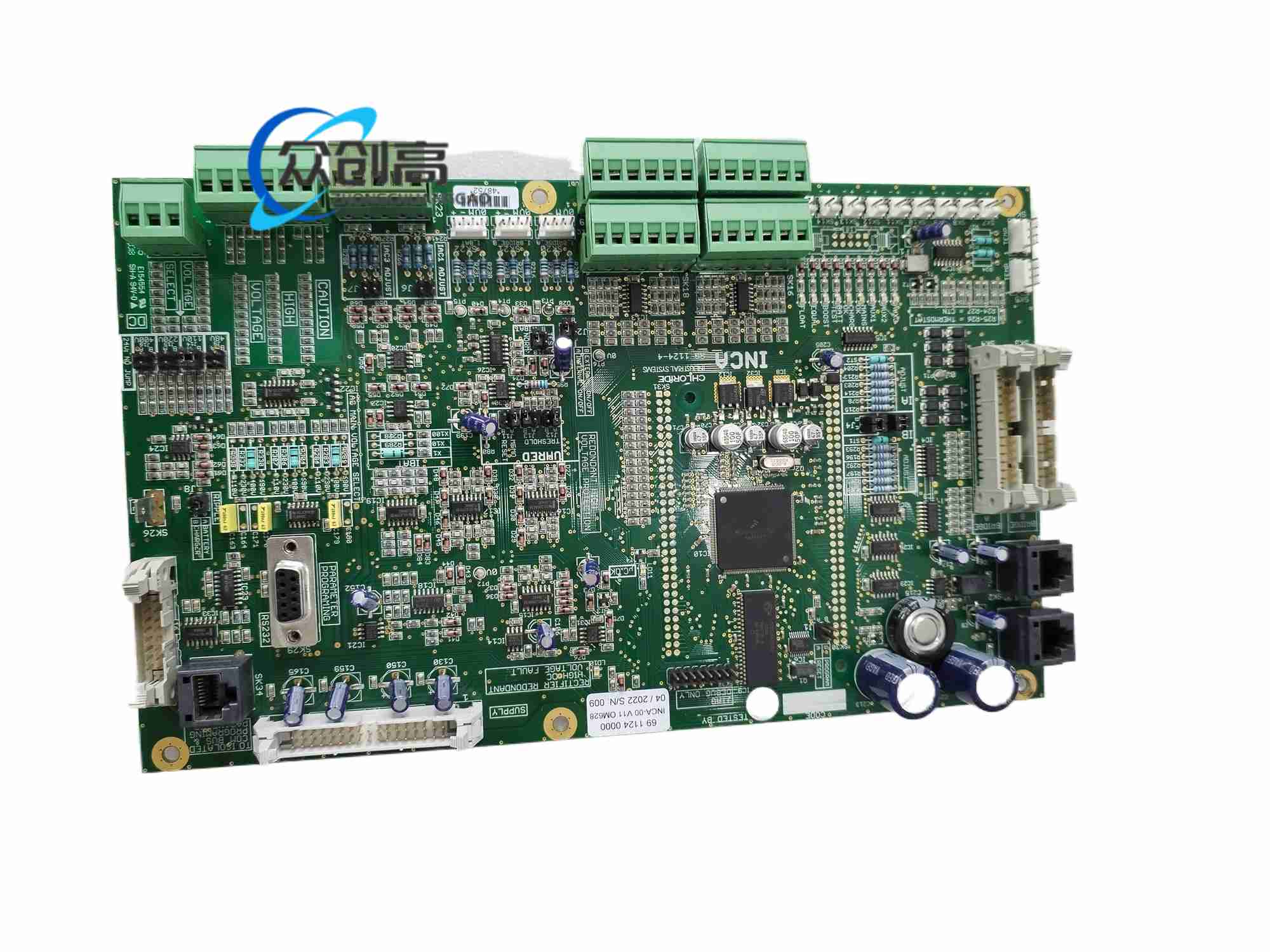

FR4 玻璃纤维印制板，环氧三防涂层；镀金继电器触点；螺丝端子；欧卡金属/塑料面板支架。

欧卡板或机架模块形式，前端状态灯，后端信号与电源端子；可装入 19 英寸机架或控制柜子架。

传感器模拟量经隔离放大与 ADC 转换，微处理器完成滤波、线性化、报警判断，再通过继电器或 4–20 mA/RS-485 输出，实现检测、报警和加药控制。

控制柜内导轨或欧卡机架安装；模拟线与继电器动力线分开；RS-485 总线两端接终端电阻；潮湿腐蚀环境确认三防涂层与柜体防护。

输入类型必须与软件/拨码配置一致；继电器频繁通断应降额使用；pH/氯电极需定期标定；电源电压范围切换或通用电源模块投入前核对铭牌。
