Eaton XV-303 系列15.6英寸电容式宽屏工业触控面板，带PROFIBUS/MPI并可选加装PLC功能，属于XV300高端HMI-PLC平台。

该型号面向大型机械、产线监控、船舶、能源和过程控制等需要大画面、多通信接口的场景。它同时提供可视化、数据采集、总线通信和可选逻辑控制，减少独立PLC硬件依赖。

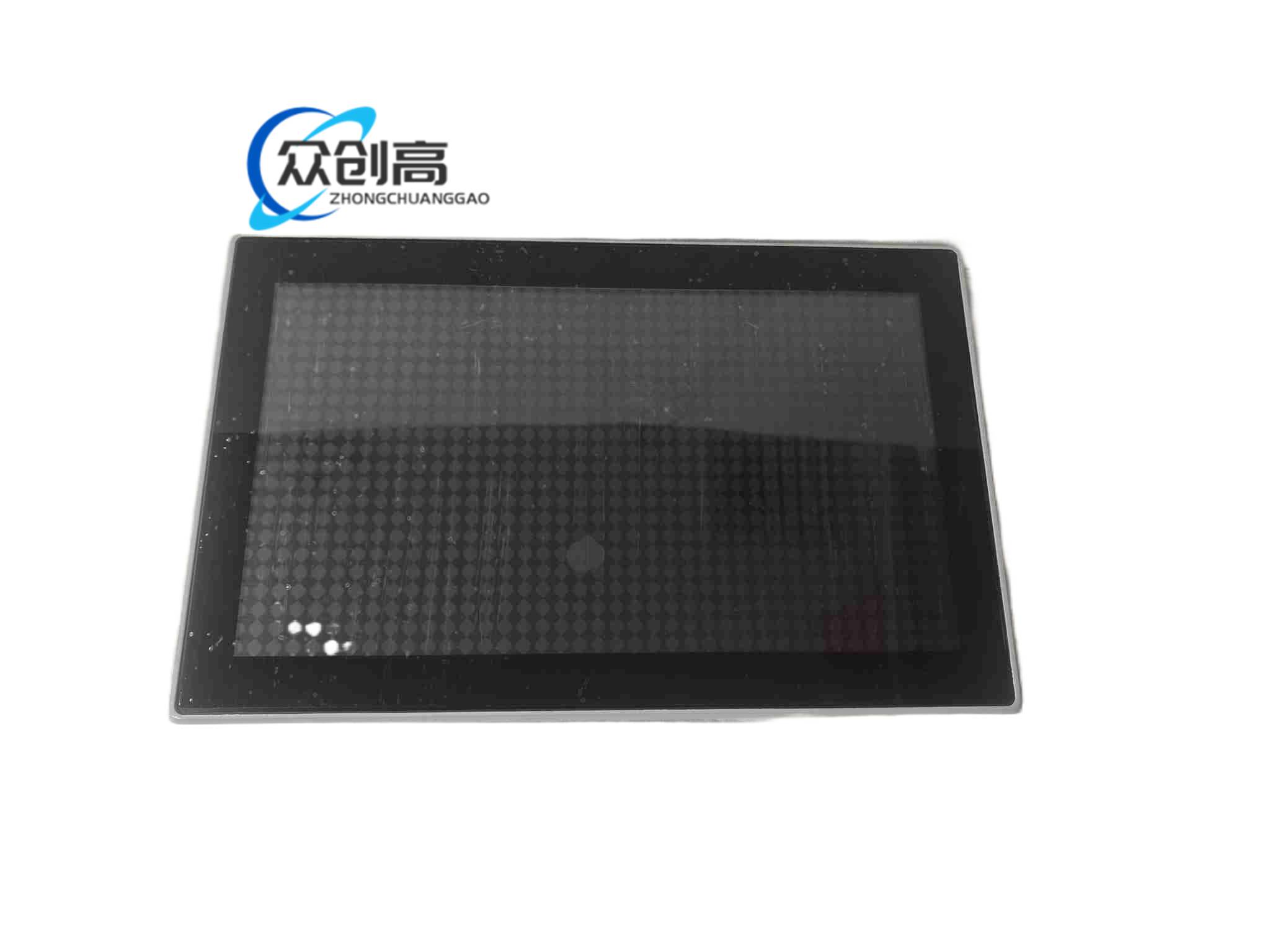

15.6英寸PCT电容宽屏，分辨率1366×768像素。额定24V直流。外形长度403.7毫米、宽度254.9毫米、高度76.6毫米，重量约3.9千克。背光灯寿命50000小时。工作温度以原厂对应配置单核定为0至50摄氏度级别，存储与环境条件按XV303系列手册执行。

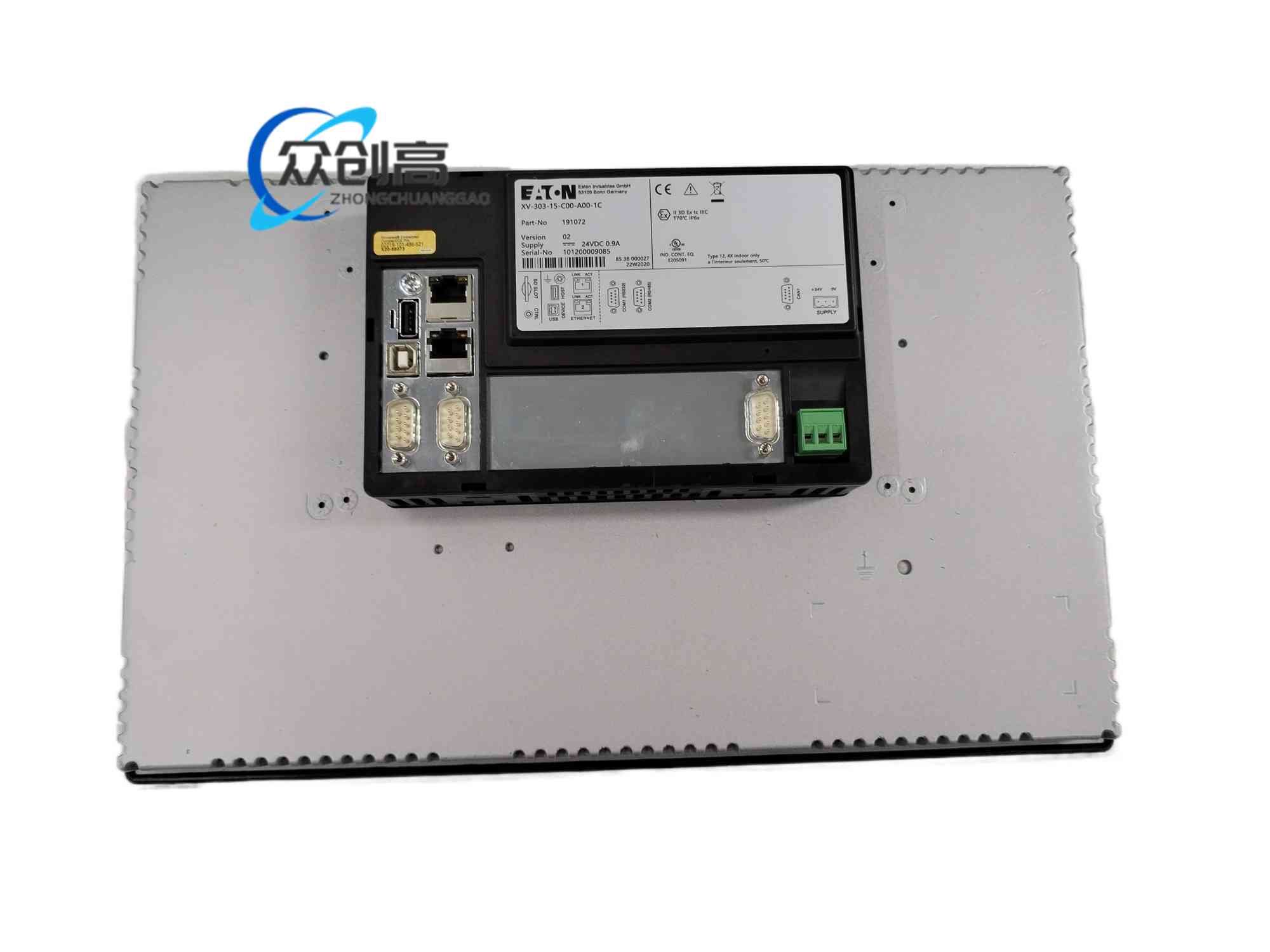

双以太网10/100Mbps、1路RS232、1路RS485、1路CANopen或easyNet、1路PROFIBUS/MPI、1路USB主机、1路USB从机、SD卡插槽。支持消息系统、配方、报警、打印、Web可视化、目标可视化、横向安装。操作系统为Windows Embedded Compact 7专业版，PLC工程可使用XSOFT-CODESYS，可视化可使用GALILEO。

前面板采用铝压铸框架与玻璃面板，辅助绝缘材质；后部为工业电控面板结构。实时时钟备份电池型号BR2330，采用焊接不可更换方式。

无风扇被动散热。前面板防护IP65、NEMA12、NEMA4X；后面板防护IP20。内置不可触及保险丝，供电具备防反接隔离设计。

电容触控与嵌入式系统接收操作指令，经双网口和多串口并行连接控制器、驱动器和现场总线设备；可视化工程处理过程值、趋势、报警和配方，PROFIBUS/MPI用于连接对应PLC网络，PLC授权加载后可在本机执行IEC逻辑。

盘面齐平嵌装，安装底板厚度建议1.5毫米以上。保留后部散热与接线空间，24V直流电源容量需覆盖基础功耗及USB、通信模块附加功耗。PROFIBUS/MPI网络按总线终端电阻和拓扑要求布线。

PLC功能、通信协议和可视化授权按订货配置启用。铝壳机型较塑料机型更重，安装支架和盘面的承重、密封胶条要一并检查。更换旧屏前核对分辨率、固件、工程软件版本及PROFIBUS站点参数。
