产品名称

模块化高精度数据采集卡 / 模拟量输入模块

产品简介

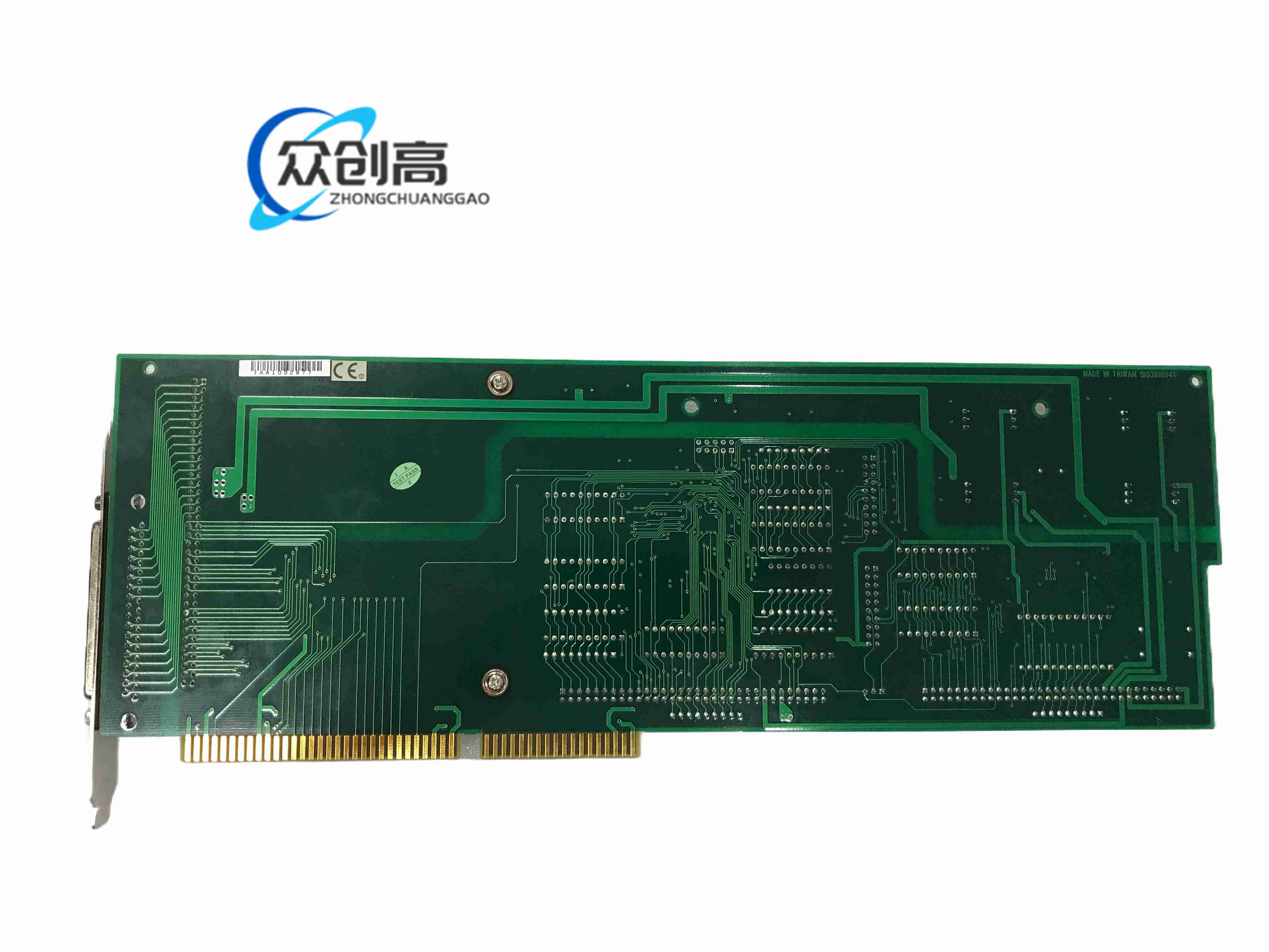

研华 PCL-816 系列模块化数据采集卡，配备 16 位 A/D 模块，用于工业测量、信号采集和自动化测试。

技术规格

16 路差分模拟输入

16 位 A/D 分辨率

最高采样率 100 kHz

转换时间 8.5 微秒

可编程增益 1、2、4、8

DB-37 屏蔽信号连接器

模拟输入范围

双极：±10 V、±5 V、±2.5 V、±1.25 V

单极：0 至 10 V、0 至 5 V、0 至 2.5 V、0 至 1.25 V

数字量参数

16 路数字输入，TTL 兼容

16 路数字输出，TTL 兼容

功能特点

金属屏蔽 A/D 模块，抗干扰

自动通道扫描

可编程 DMA 和中断

支持 C/C++、Pascal、BASIC 驱动

可扩展 PCL-816-DA 模拟输出子模块

性能参数

输入阻抗大于 10 MΩ

输入过压保护 ±15 V

精度 0.003% ±1 LSB

功耗：+5 V 约 430 mA，+12 V 约 260 mA

尺寸 337 × 112 mm

结构特征

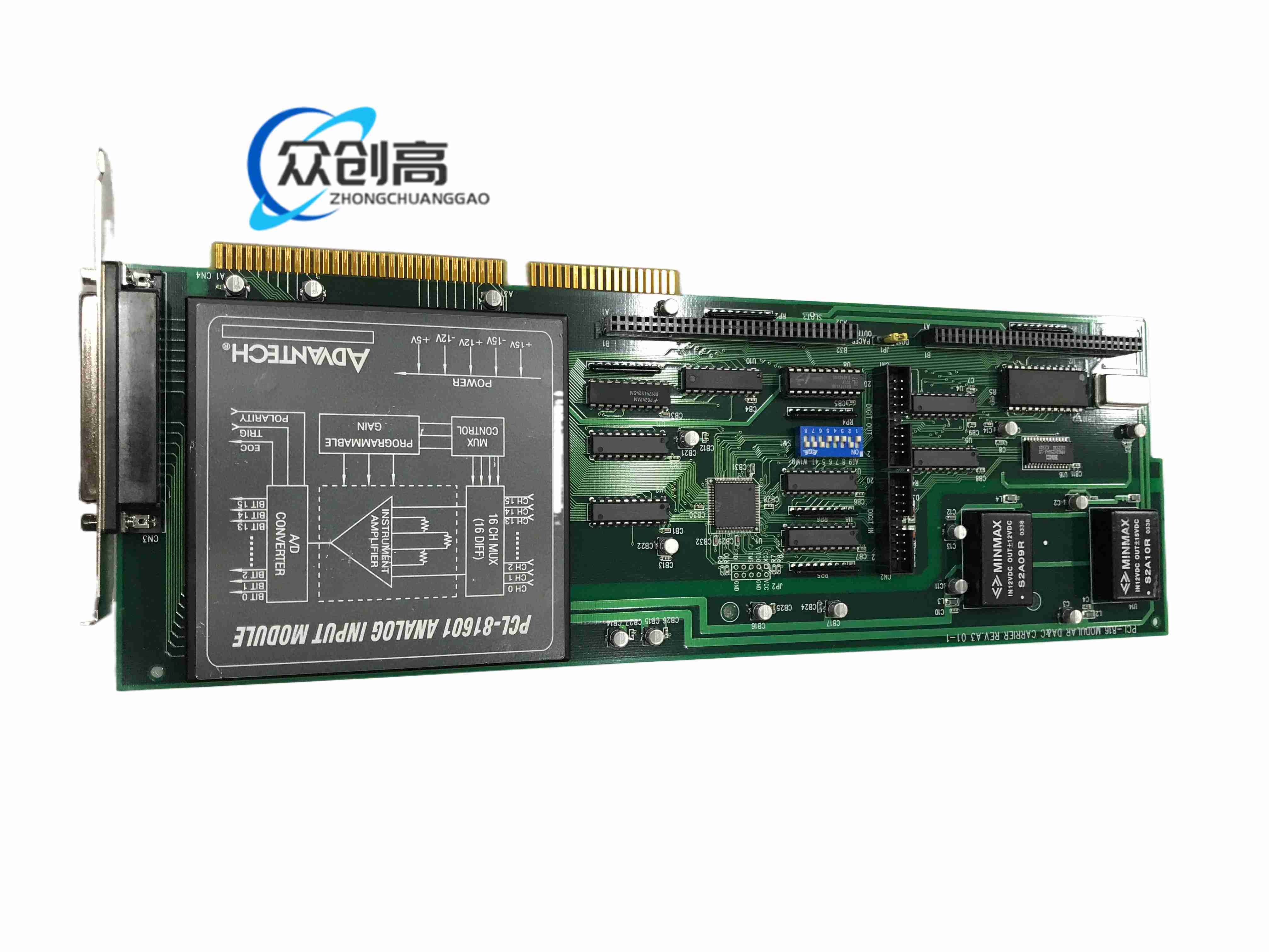

载板加 A/D 子模块结构

两个 64 针扩展接口

屏蔽罩降低噪声

应用场景

工业数据采集

传感器信号测量

实验室自动测试

过程监控

机器状态采集

安装要求

插入工控机 ISA/底板兼容槽位

使用屏蔽电缆连接模拟信号

远离变频器、接触器等高干扰源

使用注意事项

模拟地与数字地按要求处理

高阻信号需使用屏蔽双绞线

扩展模块前确认跳线和地址设置
