3U CompactPCI 单板计算机，面向工业嵌入式计算、数据采集与通信控制。

采用 Intel Pentium M 或 Celeron M 处理器，符合 PICMG 2.0/2.1 规范，提供双千兆以太网、多存储接口和宽温工作能力，适用于工厂自动化、轨道交通、测试测量等场景。

处理器支持 Pentium M 1.3/1.4/1.5/1.6 GHz、低电压版本及 Celeron M 1.3 GHz；芯片组 Intel 855GME＋6300ESB；内存两路 200-pin SODIMM，最高 2GB PC2700 DDR，支持 ECC；总线 32-bit/33MHz CompactPCI，兼容 PCI 2.2；显示集成 855GME 图形核心，共享显存最高 32MB，前面板 VGA，后走线可扩展 CRT/DVI。

双 10/100/1000Mbps 千兆网口，Intel 82546EB 控制；两阶段看门狗；前面板电源、存储、通用状态、看门狗指示灯；硬件监控 CPU 温度、+3.3V/+5V/+12V/Vcore 电压；支持热插拔规范。

IDE 支持 Ultra ATA100/66/33；板载 CompactFlash 与 44-pin IDE，部分配置带 SATA；USB 最多 4 路 USB 2.0；串口 RS-232，前面板 DB-9，后走线可扩展第二串口；音频 AC97 线出与麦克输入。

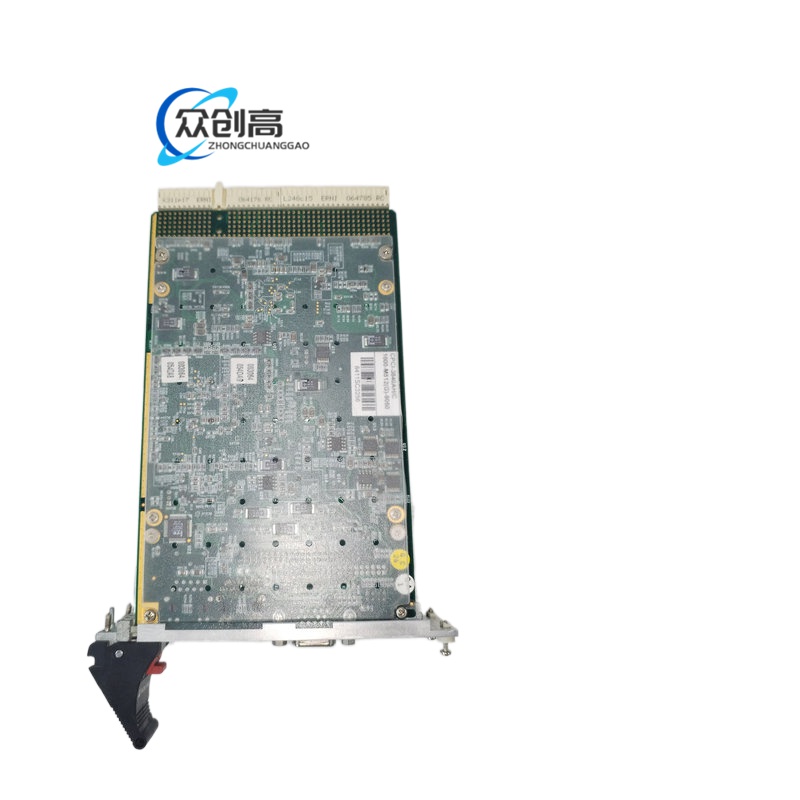

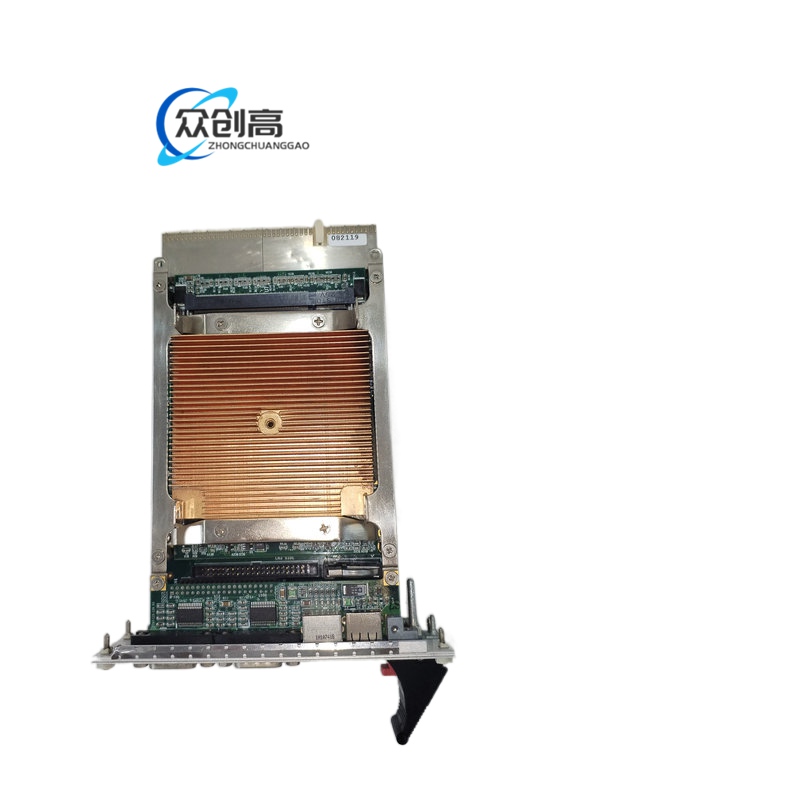

3U 欧卡 PCB，工业级贴片元件；前面板金属面板；后过渡板 cPCI-R3840 采用独立转接结构，提供 SATA、VGA、DVI、串口、音频等后出线。

标准 3U 尺寸 160×100mm，双槽 8HP/TE 宽度；J1 负责 CompactPCI 总线与电源，J2 可扩展以太网、USB、串口、SATA 等后走线信号。

处理器经 855GME 内存控制器访问 DDR，6300ESB 提供 PCI、IDE、USB、串口、看门狗与硬件监控；CompactPCI 背板完成板间数据交换，双千兆网通过 PCI/PCI-X 上行，存储与I/O按BIOS与操作系统驱动分配资源。

装入标准 3U CompactPCI 机箱对应外设或系统槽；确认背板为 PICMG 2.0 电源与J1/J2定义；首次安装断电插入，热插拔系统需启用 PICMG 2.1 并配置RTM；SATA/IDE硬盘、CF卡按手册跳线，避免与背板I/O地址冲突。

高主频配置功耗与发热增加，需保证机箱风道；ECC内存须使用带ECC的SODIMM；看门狗启用后须配套软件定时复位，避免系统误重启；宽温型号确认实际订单温级，标准品不按-40℃长期运行。
