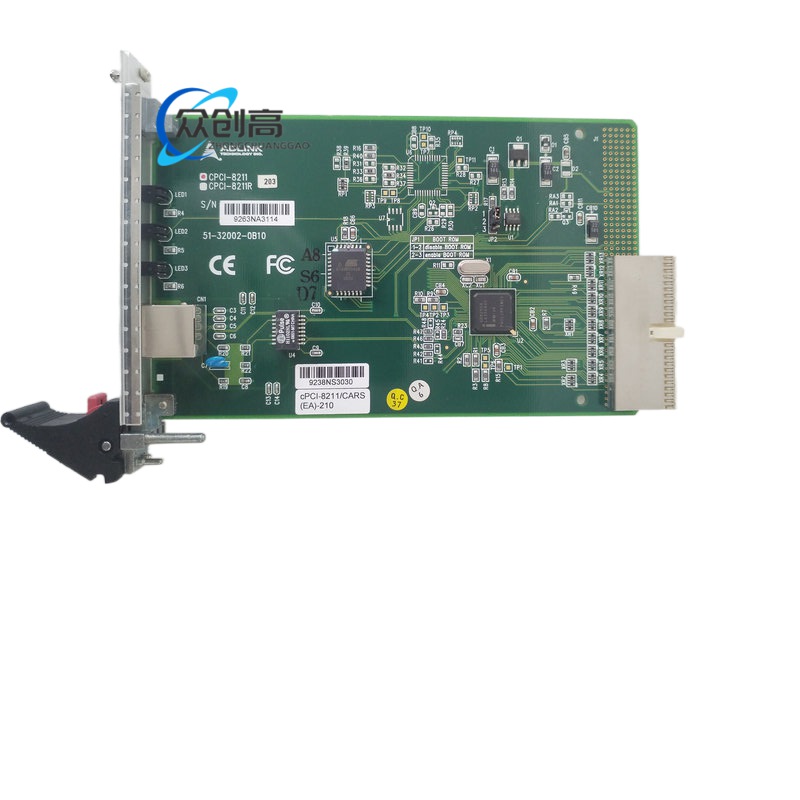

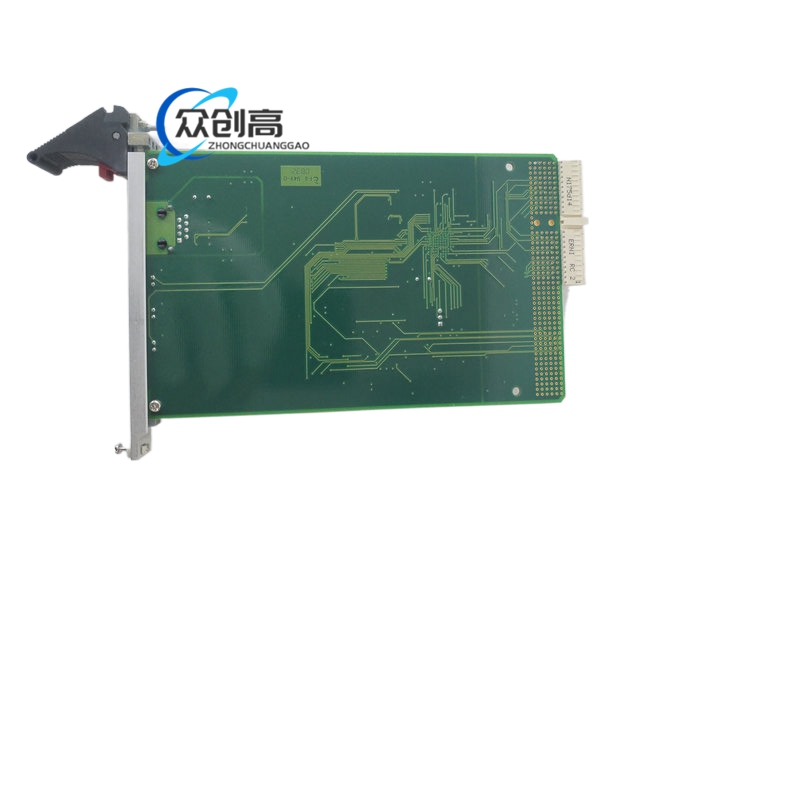

3U CompactPCI 快速以太网接口卡，R型支持后走线。

用于CompactPCI/PXI系统扩展10/100Mbps网络，采用Intel 82559控制器，提供PXE远程启动、自动协商和前后出线方案，适合工业通信、嵌入式服务器、测试机箱组网。

总线32-bit/33MHz CompactPCI，符合PICMG 2.0；控制器Intel 82559 MAC+PHY；网络10Base-T/100Base-TX，RJ45；自动协商半/全双工；前面板单网口，CPCI-8211R通过J2与R8211子板做后出线；支持PXE远程启动。

LED显示Link、Activity、Speed；兼容IEEE 802.3/802.3u；可选Alert-on-LAN；驱动支持Linux、Windows、QNX、DOS等；PXI机箱可混用，R型适合背板集中布线。

背板取电+5V，典型约100mA最大；工作温度0℃至60℃，存储-20℃至80℃，湿度10%–90%不结露；单槽3U，板面100×160mm，R型转接深度约50mm。

工业级FR-4 PCB，SMT元件；金属前面板集成RJ45与LED；R型含后过渡子板，材质与主机板同系列工业标准。

标准3U欧卡单槽；J1负责cPCI数据/电源，J2在R型承载后走线网络；前出线便于快速维护，后出线便于机柜统一配线。

82559完成MAC帧处理与PHY物理编码，通过cPCI目标/主模式与主机CPU交换报文；PXE bootROM在BIOS阶段从网络获取引导镜像，实现无盘启动和集中部署。

插入3U cPCI外设槽，确认背板5V I/O键位；前出线用Cat5e/Cat6直连交换机，100Mbps距离不超过100m；R型先在机箱安装RTM并核对J2引脚；PXE启用需在BIOS与bootROM配置。

与千兆背板混用仅跑百兆，不强行改速率；禁用自动协商的老交换机需按手册设固定10/100和半/全双工；高密度机箱避免多张网卡与CPU板叠放形成局部热点；备件替换保持8211/8211R版本一致。
