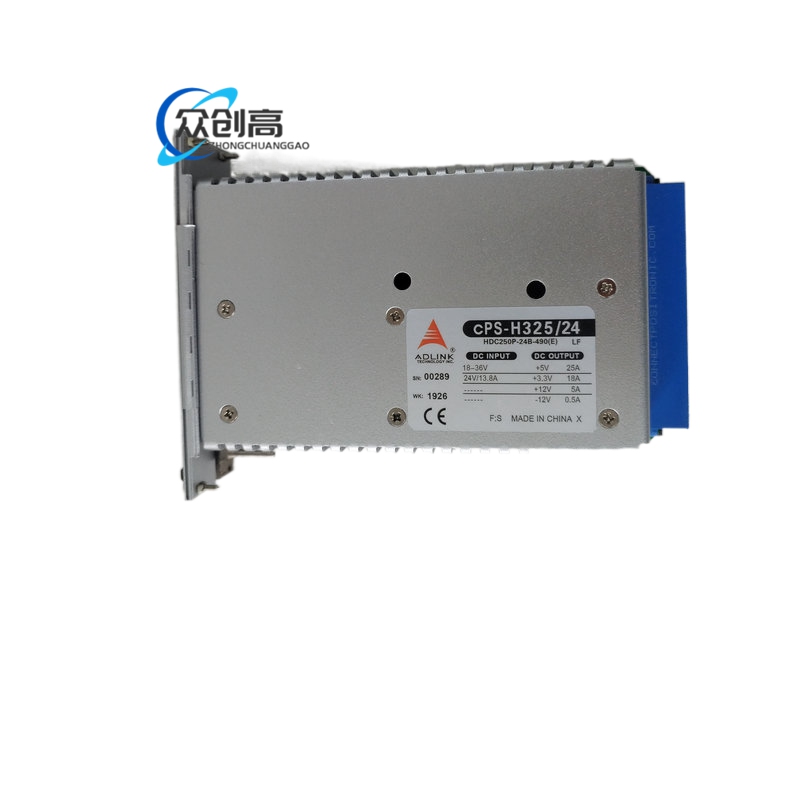

3U CompactPCI 直流输入冗余电源模块，对应CPS-H325/24。

为cPCI机箱提供24VDC宽压输入、250W直流输出，支持热插拔、N+1冗余和主动均流，面向轨道交通、电信、工业自动化等高可用供电场景。

输入18–36VDC，额定24/28VDC；输出+5V 33A、+3.3V 33A、+12V 5A、-12V 0.5A，总250W，峰值资料标300W；接口PICMG 2.11 47-pin热插拔；3U 8HP，板高160mm；内置OR-ing二极管实现N+1。

热插拔更换；多模块并联主动均流；有源PFC，资料列符合IEC 1000-3-2；EMC按EN 55022/FCC相关类；电源故障与老化预警信号可送系统管理；宽温版本可到-40℃至+70℃，标准品0℃至+70℃。

250W持续输出；8HP宽度功率密度适用于3U短机箱；均流冗余时单模块退出，其余按设定分担负载；纹波与调整率以原厂测试报告为准，现场验收建议80%负载烤机。

工业级电源PCB、铝质/金属机壳与散热器、47-pin CompactPCI连接器；内部固态电容与OR-ing器件按高可靠工规选型。

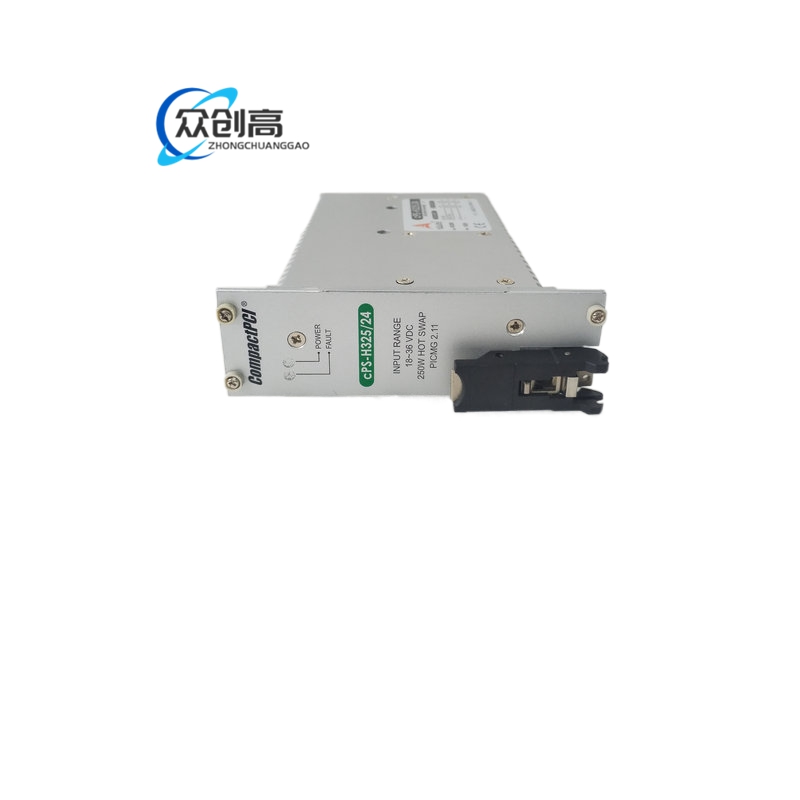

3U欧卡8HP，前面板带把手/弹出杆与状态指示；47-pin通过背板分配各路DC；冗余系统多模块同背板并联，无需外置二极管桥。

24VDC输入经隔离DC-DC变换产生5V/3.3V/12V/-12V，PFC级改善输入电流谐波；OR-ing二极管与均流控制电路让多电源在背板上并联，单模块故障由其余模块继续供载，热插拔控制器管理插入/拔出浪涌。

确认背板为PICMG 2.11 47-pin供电；输入极性正确，24V源容量按总负载加冗余倍数预留；N+1所有模块同型号同固件电压设定；初次安装可断电装好再上电，运维热换按机箱热插拔规程。

该模块为直流输入，不接110/220VAC；不同输出电流版本勿混插同一均流总线；长期冗余运行保留风冷风道，宽温版才按-40℃部署；反接、过压、短路保护动作后先排查背板再复位模块。
